Купить Анкер винтовой АВС-СА 6х80 самонарезающий, гол. потай (100 шт.) от производителя

446206080

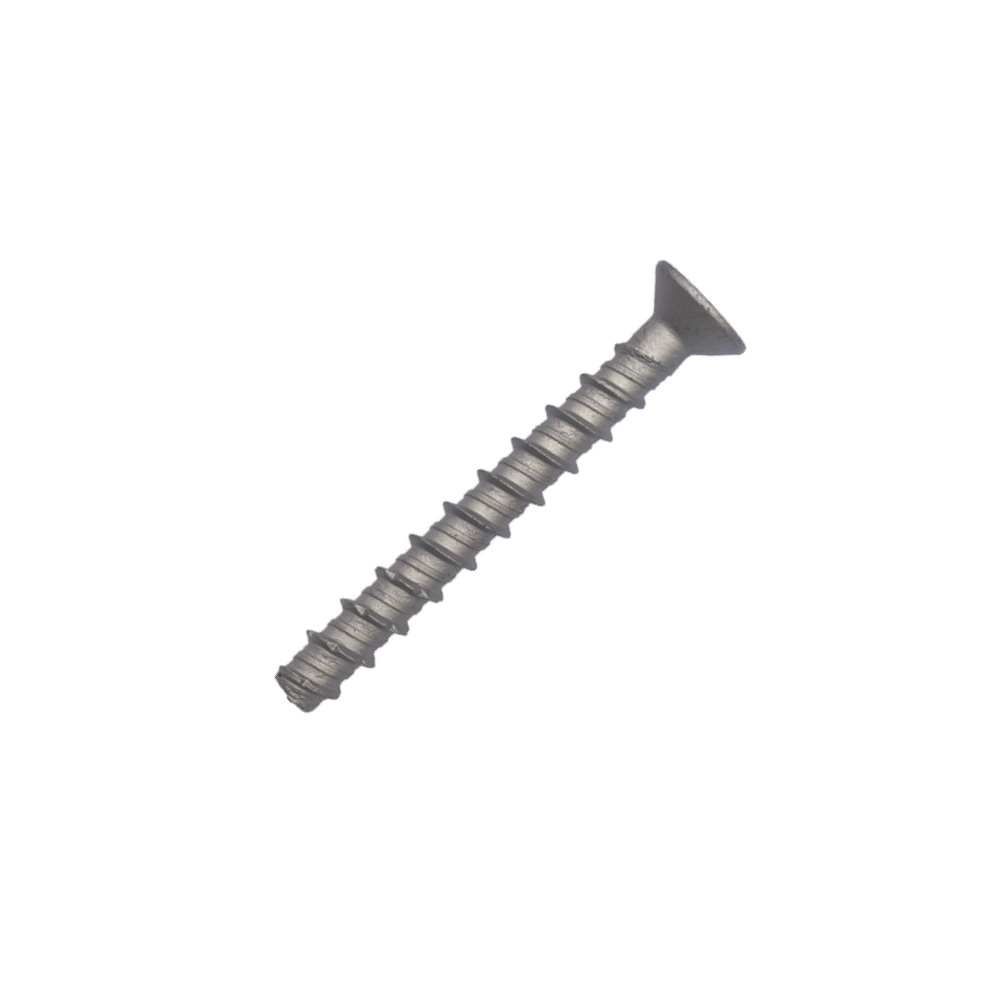

Анкер винтовой АВС-СА 6х80 самонарезающий, гол. потай (100 шт.) (фото 1)

Ознакомьтесь со всеми товарами Перейти в категорию

Узнать цену

Нужна консультация

Описание

Анкер винтовой самонарезающий (шуруп по бетону)

Предназначен для высоконагруженных креплений сквозь закрепляемую деталь в бетоне. Обеспечивает надежное соединение благодаря специальной резьбе, позволяющей самостоятельно нарезать резьбу в материале основания без предварительного сверления.

Защитные покрытия

Электрооцинкованное покрытие — для внутренних работ в сухих помещениях
Покрытие Атлантис СЗ-Н — для наружных работ, обеспечивает повышенную коррозионную стойкость

Справочные значения нормативных нагрузок в бетоне В25 без трещин

Применяются для проведения предварительных расчётов при проектировании анкерного соединения.

Диаметр анкер-винта	Ø6		Ø8		Ø10		Ø12		Ø14		Ø16		Ø18
Диаметр анкер-винта	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.
Глубина анкеровки, мм	35	40	55	50	65	55	75	85	75	105	75	115	80	120
Вырыв, кН	5,0	7,8	13,9	11,3	17,7	13,2	22,0	27,0	21,7	37,5	21,7	43,4	21,7	43,4
Срез, кН	12,5	12,5	12,5	19,6	19,6	25,7	27,4	27,4	37,2	37,2	52,7	52,7	46,5	58,0

Справочные значения нормативных нагрузок в бетоне В25 с трещинами

Применяются для проведения предварительных рассчётов при проектировании анкерного соединения.

Диаметр анкер-винта	Ø6		Ø8		Ø10		Ø12		Ø14		Ø16		Ø18
Диаметр анкер-винта	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.
Глубина анкеровки, мм	35	40	55	50	65	55	75	85	75	105	75	115	80	120
Вырыв, кН	4,6	5,4	9,7	7,9	12,4	9,2	18,9	18,9	15,2	26,3	15,2	30,4	15,2	30,4
Срез, кН	6,2	11,2	11,2	14,2	15,7	18,0	27,4	27,4	35,4	37,2	38,8	52,7	32,6	52,7
