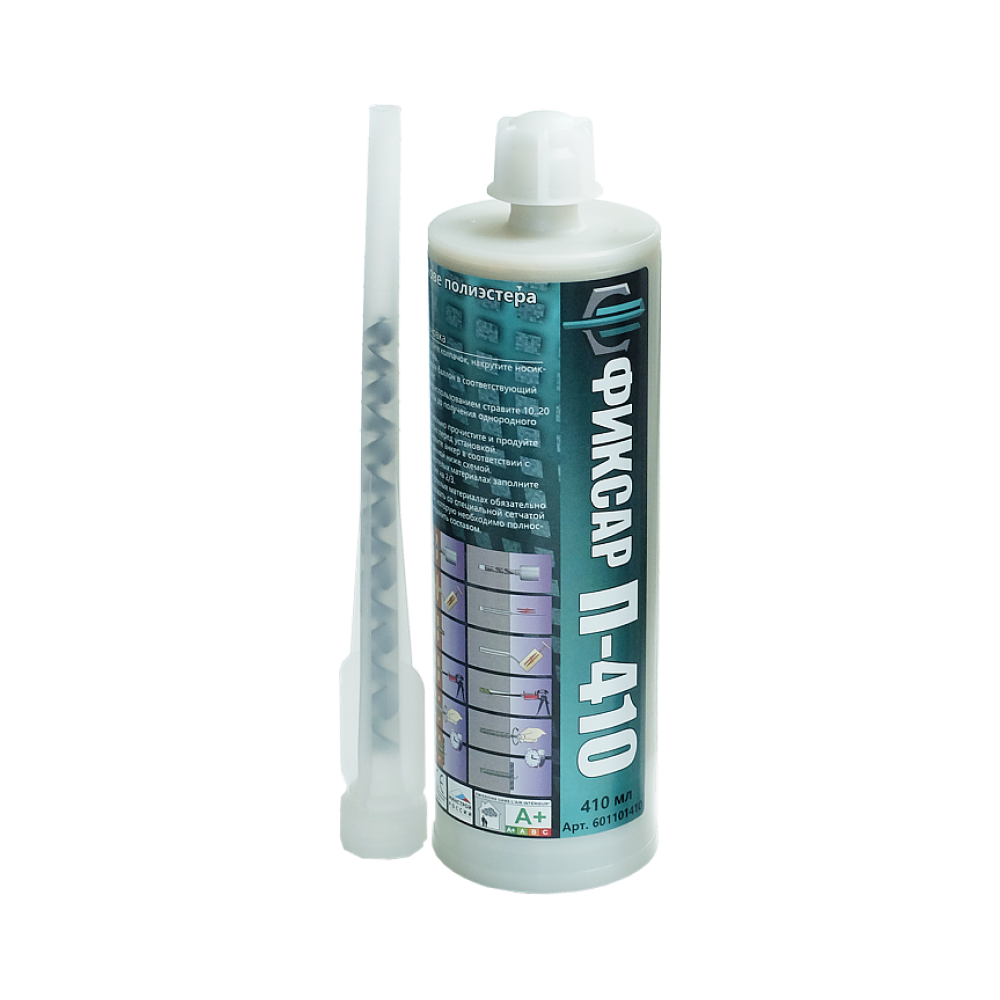

Химический анкер полиэстер Фиксар П-410 (фото 1)

Ознакомьтесь со всеми товарами Перейти в категорию

Узнать цену

Нужна консультация

Описание

Химический анкер Фиксар П-410

Смола на основе полиэстера без стирола. Комплект для инжекции предоставляет простой способ крепления в сплошные и пористые материалы. Анкер имеет ряд уникальных особенностей: стоек к вибронагрузкам, выдерживает высокие нагрузки. Предназначен для крепления стальных конструкций, консолей, колонн, оборудования и машин, фасадов, подъёмников, кранов, ограждений, арматурных стержней.

Допустимые нагрузки

Размеры, параметры установки и нагрузки для шпильки DIN975, класс прочности 5.8

Диаметр шпильки	Диаметр бура (d₀), мм	Глубина бурения (h₁=h_nom=h_ef), мм	Момент затяжки в бетоне \| полнотелом и пустотелом кирпиче (T_inst), Нм	Допустимая нагрузка в ненапряжённом бетоне С20/25 \| полнотелом кирпиче \| пустотелом кирпиче
Диаметр шпильки	Диаметр бура (d₀), мм	Глубина бурения (h₁=h_nom=h_ef), мм		Вырыв (N_sk), кН	Срез (V_sk), кН
M8	10	80	10 \| 8	5,8 \| 1,7 \| 0,4	5,1 \| -- \| --
M10	12	90	20 \| 8	8,3 \| 1,7 \| 0,4	8,6 \| -- \| --
M12	14	110	40 \| 8	12,3 \| 1,7 \| 0,4	12,0 \| -- \| --
M16	18	125	80 \| --	18,3 \| -- \| --	22,3 \| -- \| --
M20	24	170	120 \| --	31,0 \| -- \| --	34,9 \| -- \| --
M24	28	210	160 \| --	44,6 \| -- \| --	57,0 \| -- \| --
M30	35	270	200 \| --	63,6 \| -- \| --	85,7 \| -- \| --

Отличительные особенности

Химический анкер позволяет закрепиться в строительных материалах низкого качества
Выдерживает высокие нагрузки и значительные вибронагрузки
Анкер можно применять, когда невозможно точно определить диаметр и глубину существующего отверстия
Крепление близко к краю и друг от друга (отсутствует распорное усилие)

Время схватывания и твердения при различных температурах

Температура материала основания	Время схватывания	Нагружать через
+35 °C	2 мин.	20 мин.
+30 °C	4 мин.	25 мин.
+20 °C	6 мин.	45 мин.
+10 °C	15 мин.	80 мин.
+5 °C	25 мин.	2 ч.
0 °C	45 мин.	3 ч.
-5 °C	90 мин.	6 ч.

Порядок установки химического анкера в полнотелые материалы

Для установки химического анкера Фиксар П потребуется перфоратор, бур, металлическая щётка, насос, диспенсер (пистолет) и насадка-смеситель
Просверлите отверстие требуемого диаметра и глубины. При использовании алмазных буровых инструментов стенки отверстия необходимо сделать шероховатым (например металлической щёткой)
Тщательно прочистите отверстие щёткой и продуйте воздушным насосом не менее 4 раз. Не используйте воду для промывки отверстия
Вскройте упаковку баллона с составом химического анкера, открутите колпачок
Присоедините смеситель (на место колпачка), вставьте баллон в специальный диспенсер-пистолет. Выдавите небольшое количество смеси до получения однородного состава тёмно-серого цвета (около 20 мл — 1-2 качка пистолетом)
Заполните отверстие составом примерно на ⅔
Установите резьбовой стержень до упора и поверните вокруг своей оси несколько раз. Выдержите требуемое время (указано на баллоне, зависит от температуры)
Установите закрепляемую деталь, зафиксируйте её гайкой с учётом момента затяжки

Установка анкера в полнотелые материалы

Порядок установки химического анкера в пустотелые материалы

Для установки химического анкера в пустотелые материалы помимо инструментов, перечисленных в предыдущем случае, потребуется пластиковая перфорированная втулка или металлический сетчатый рукав
Просверлите отверстие
Вставьте в него перфорированную втулку (если установка производится не в потолок, нужно снять колпачок с втулки) или металлический рукав подходящих размеров
Присоедините смеситель, установите баллон в пистолет-диспенсер, стравите состав до получения однородной массы. Полностью заполните втулку составом
Установите резьбовой стержень до упора проворачивая его несколько раз вокруг своей оси
Выдержите требуемое время. Установите закрепляемую деталь, зафиксируйте её гайкой с соблюдением момента затяжки

Установка анкера в пустотелые материалы
