Купить Винт самонарезающий Инсерт СФБ 8,5х40,0 от производителя

850400

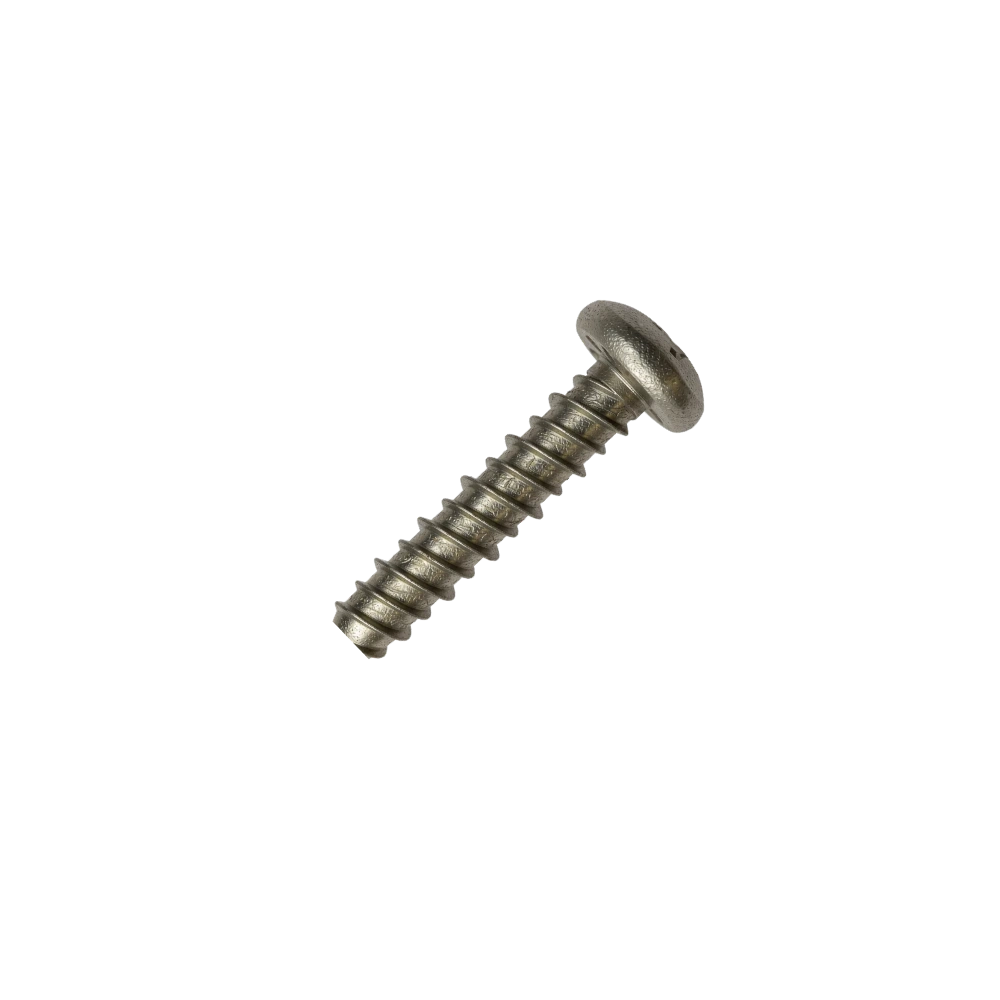

Винт самонарезающий Инсерт СФБ 8,5х40,0 (фото 1)

Ознакомьтесь со всеми товарами Перейти в категорию

Узнать цену

Нужна консультация

Описание

Винт самонарезающий ФИКСАР ИНСЕРТ СФБ

Используется для крепления элементов облицовки в конструкциях навесных фасадных систем с воздушным зазором с применением скрытого крепления с помощью аграф.

Область применения

Панели из стеклофибробетона

Общие сведения

Винты изготавливаются методом холодного формования из коррозионностойкой стали AISI 316 Cu. Применяются в сухих, нормальных, влажных зонах, а также в слабоагрессивной и среднеагрессивной окружающей среде.

Назначение

Винты ФИКСАР ИНСЕРТ CФБ предназначены для крепления элементов облицовки из стеклофибробетона в конструкциях НФС с воздушным зазором (c применением «скрытого» способа крепления).

Установочные параметры

Параметр	Фиброцементные плиты	HPL панели	Rockpanel (минеральная/каменная вата)	Стеклофибробетон
Предел прочности при изгибе, МПа	20	55	25,5	-
Мин. толщина облицовочной панели, мм	12	10	8	11
Толщина прикрепляемого элемента (аграфа), мм	-	-	-	-
Глубина заделки, мм	9,0	7,0	5,0	8,0
Расстояние до края, мм	100	-	-	-
Расстояние между осями крепления аграф, мм	200	-	-	-
Расстояние между двумя винтами, мм	30	-	-	-
Остаточная толщина плиты, мм	30	-	-	-
Момент затяжки инструмента, Нм	2,5	4,0	5,0	-

Общие требования к установке винтов

Расположение отверстий устанавливается в проекте производства работ.
Количество винтов и их расположение определяются расчётом несущей способности.
Обработка отверстий производится с использованием специальных сверл необходимого диаметра в специально оборудованных помещениях.
Длина винтов подбирается в зависимости от толщины аграфа и глубины засверливания отверстий.

Характеристики
