Как крепить кабельные линии и инженерные сети к разным типам оснований
Крепление инженерных сетей начинается с основания

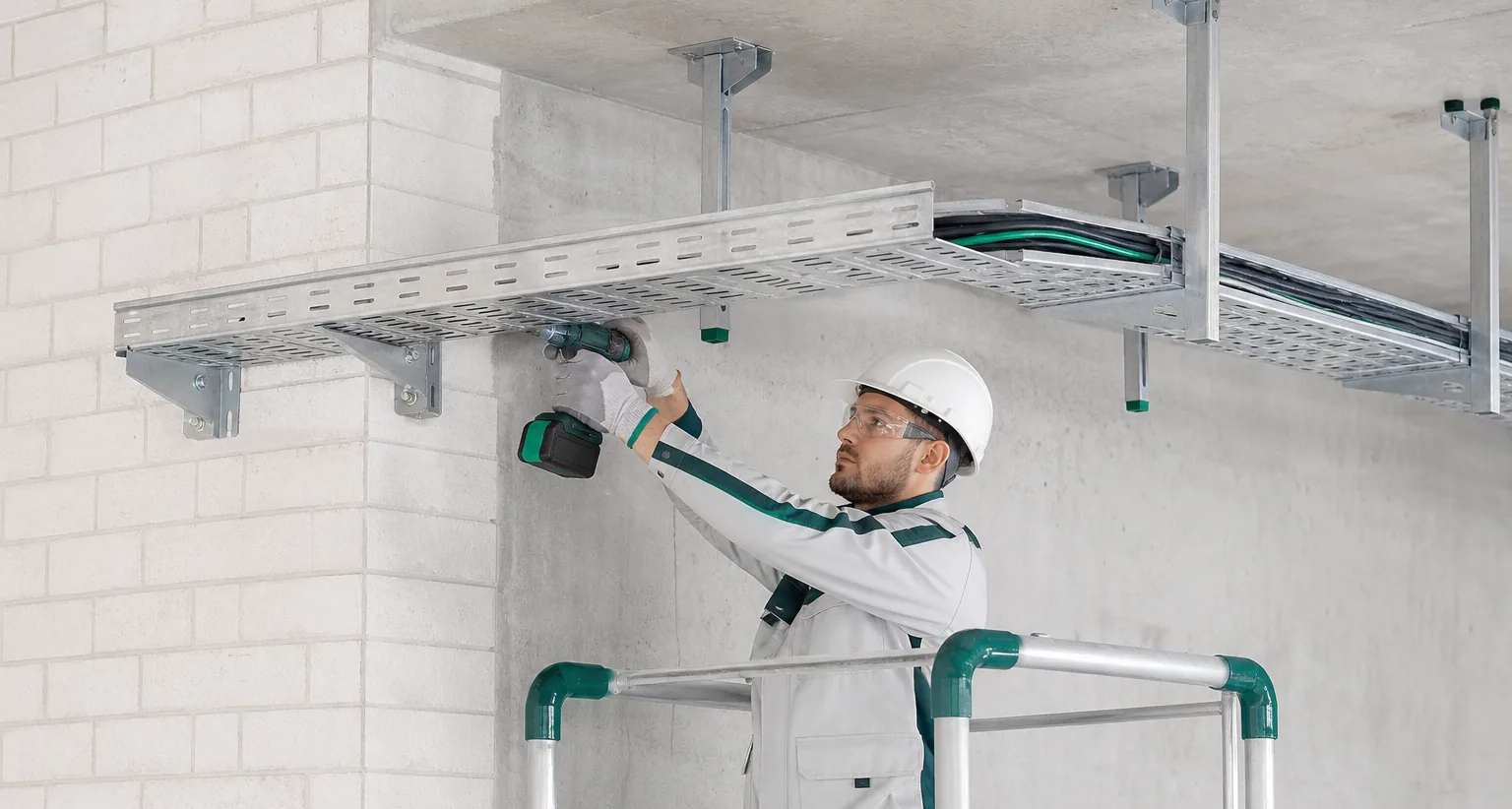

Кабельные лотки, трубы и воздуховоды передают нагрузку на стену или перекрытие через кронштейны и крепёж. Поэтому выбирать дюбель или анкер только по диаметру отверстия нельзя: нужно учитывать материал основания, массу заполненной линии, расстояние между опорами, вылет кронштейна и возможные вибрации. Для подвесных систем важны также направление нагрузки и расстояние до края плиты. Сначала определяют расчётные усилия и проверяют, что основание действительно несущие: штукатурка, облицовка и стяжка не заменяют бетон или кладку. Крепёж подбирают по проекту, технической документации изделия и требованиям к конкретной сети.
Что проверить до монтажа
Уточните материал и толщину основания, состояние поверхности, наличие пустот и скрытых коммуникаций. Для старой кладки или бетона с трещинами нужна оценка фактического состояния. Сверьте допустимые нагрузки крепежа с расчётной нагрузкой на одну опору, учитывая вес кабеля, трубы, арматуры и возможного заполнения. Не используйте значения для бетона при креплении в газобетон или кирпич: несущая способность зависит от основания и способа установки.
Бетон, полнотелая и пустотелая кладка
В плотном бетоне применяют механический анкер или нейлоновый дюбель с подходящим шурупом — тип зависит от нагрузки, условий эксплуатации и расчётной схемы. Для тяжёлых кронштейнов могут использоваться анкеры для бетона, в том числе химический анкер с резьбовой шпилькой, если такое решение предусмотрено проектом. В полнотелом кирпиче выбирают крепёж, рассчитанный для кладки; отверстие сверлят аккуратно, не разрушая материал ударным режимом без необходимости. В пустотелом кирпиче и блоках крепёж должен работать в перегородках или с предусмотренной системой заполнения. Обычный короткий дюбель, попавший в пустоту, не обеспечивает надёжную фиксацию.
Газобетон, гипсовые плиты и каркас
Газобетон — пористое основание с меньшей прочностью на вырыв, чем бетон. Для лёгкой трассы подбирают специализированный анкер для газобетона, а для значительной или длительной нагрузки решение подтверждают расчётом и данными производителя. В гипсовых плитах используют крепёж, предназначенный для листовых материалов; тяжёлые инженерные сети крепят к стойкам каркаса или закладным, а не только к обшивке. В деревянных конструкциях опору фиксируют в несущий элемент подходящим шурупом. Если основание неизвестно, сначала выполняют пробное крепление и проверяют его по проектной методике.
- сверьте тип и диаметр крепежа с кронштейном;
- соблюдайте глубину анкеровки и диаметр отверстия;
- очистите отверстие от буровой пыли, если этого требует инструкция;
- не перетягивайте крепёж и не повреждайте основание;
- проверьте расстояния между опорами и до края конструкции.
Когда нужен химический анкер
Химический анкер применяют, когда требуется передать нагрузку через вклеенную шпильку и это допускают расчёт и документация системы. Важны совместимость состава с основанием, температура монтажа, влажность отверстия, его очистка и время отверждения. Для холодных условий выбирают состав с подходящим температурным диапазоном; зимний химический анкер не отменяет требований к подготовке отверстия и выдержке до нагружения. Нельзя нагружать установленную шпильку раньше указанного производителем времени.

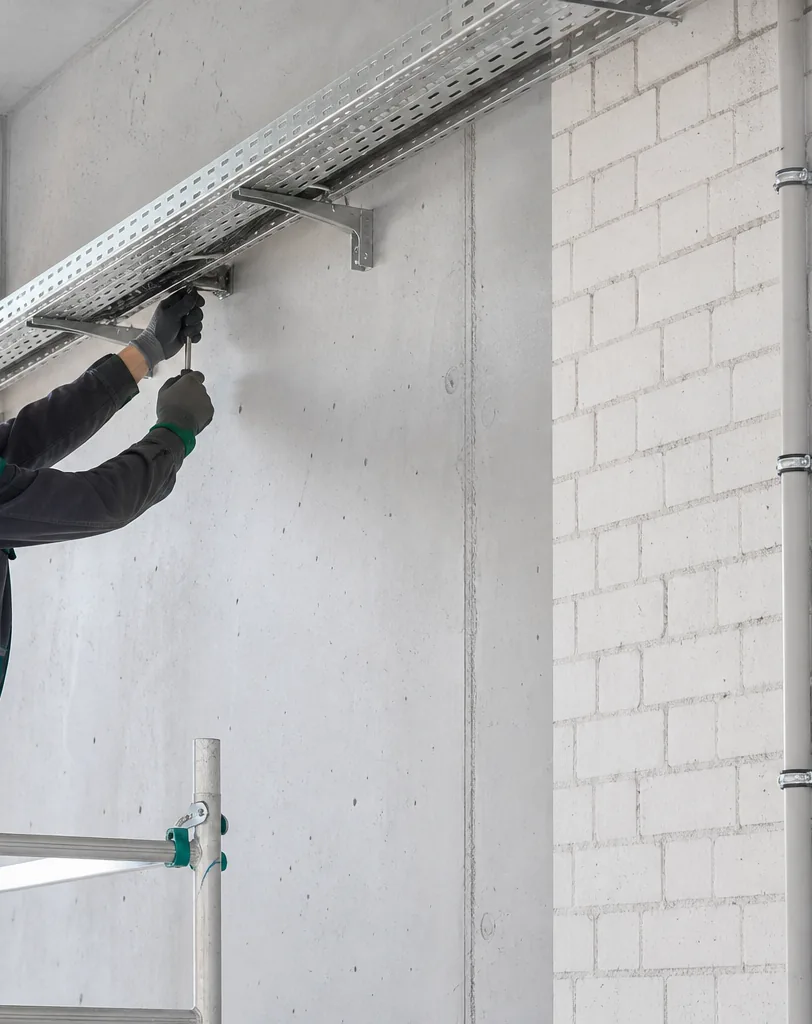

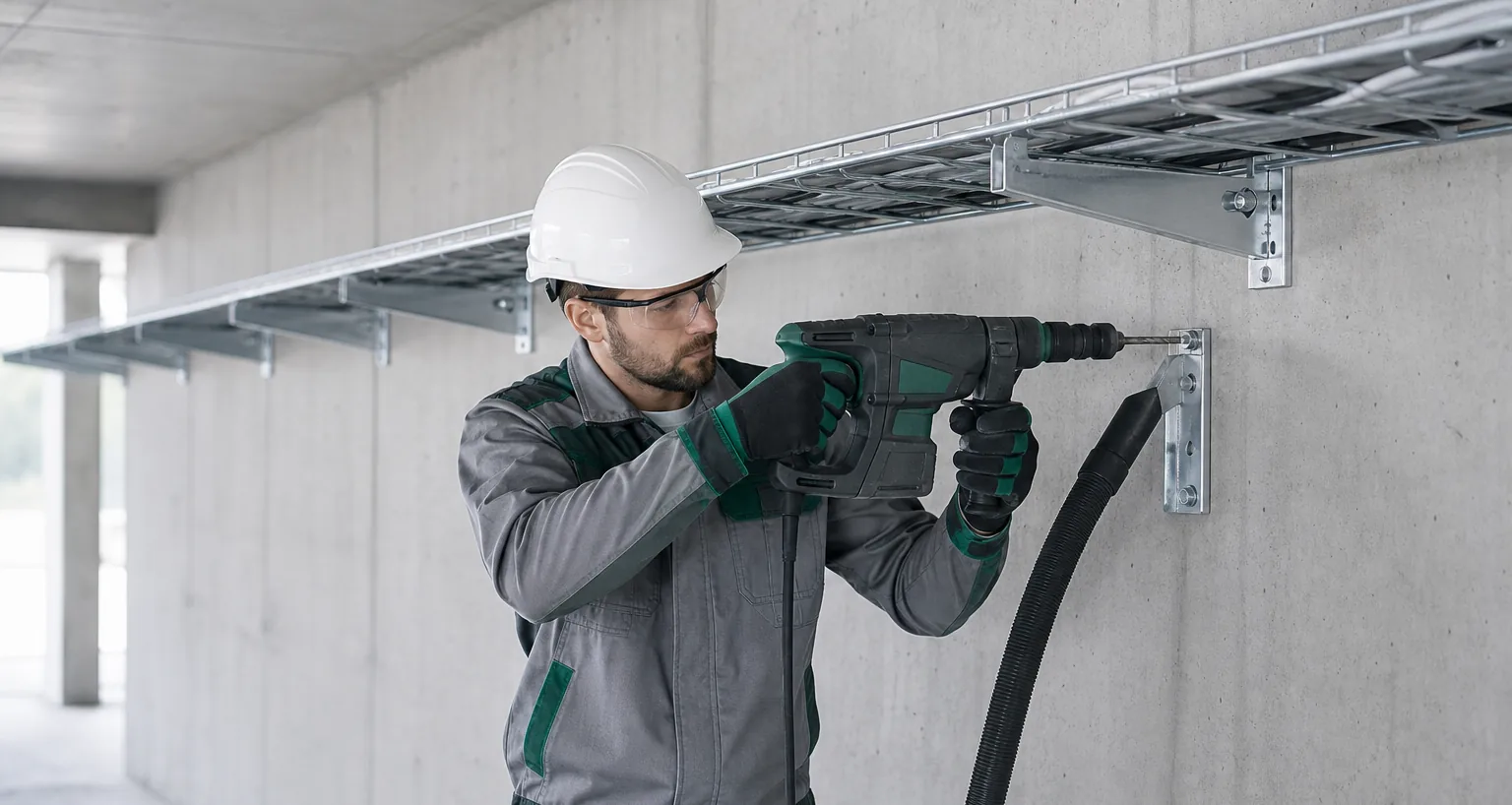

Порядок монтажа крепёжной точки
Разметьте трассу по проекту, проверьте отсутствие скрытых кабелей и труб, затем установите опоры и проконтролируйте их положение. Шаг креплений назначают с учётом массы линии и требований производителя лотка, трубы или воздуховода. На поворотах, стыках и участках с сосредоточенной нагрузкой часто нужны дополнительные опоры. После монтажа проверьте соединения и убедитесь, что крепёж не расшатывается, а линия не деформируется.
Надёжная опора — это
система, а не один дюбель
Даже подходящий крепёж не компенсирует слабое основание, слишком большой шаг опор или неверно выбранный кронштейн. Для фасадных трасс дополнительно учитывают воздействие ветра, температурные перемещения и особенности фасадной системы. Нельзя произвольно крепить сети к элементам СФТК или НФС, если узел не рассчитан на такую нагрузку: точку крепления и передачу усилий согласуют с проектом. При проходе через теплоизоляцию подбирают решение, которое передаёт нагрузку на несущую стену и не сминает утеплитель.
Контроль после установки
Проверьте соответствие установленного крепежа проекту, положение кронштейнов и затяжку соединений. При обнаружении проворачивания дюбеля, крошения основания или смещения опоры точку нельзя считать исправной: требуется определить причину и выбрать новое место либо другой способ анкеровки. Не устанавливайте новый крепёж в разрушенное отверстие без предусмотренного решения. Для ответственных и тяжёлых инженерных сетей необходимы расчёт и монтаж по документации применяемой анкерной системы.
Подбор крепежа по материалу стены
Для бетонных и каменных оснований используют механический анкер, универсальный дюбель или химический анкер — выбор зависит от нагрузки и конструкции. Для газобетона, пустотелого кирпича и гипсовых плит необходим крепёж, предназначенный именно для этих материалов. В профессиональном строительстве проверяйте техническую документацию и область применения изделия, а при сомнениях согласуйте решение с проектировщиком. Такой подход помогает избежать вырыва опор и повреждения инженерной линии при эксплуатации.
