Как крепить направляющие для гипсокартона: шаг дюбелей и правила монтажа
Почему шаг дюбелей нельзя определять на глаз
Направляющий профиль UW или UD воспринимает всю нагрузку каркаса и передаёт её на основание — пол, потолок, стену. Если шаг крепления выбран произвольно, каркас получает свободный ход: профиль вибрирует при монтаже стоечных элементов, обшивка «играет» на стыках, а со временем на швах ГКЛ появляются трещины. Реальный шаг дюбелей зависит от материала основания, сечения профиля, назначения конструкции — перегородка, короб или подвесной потолок — и от нагрузки, которую понесёт каркас: однослойная обшивка, двойная облицовка или навесное оборудование.
Какие документы регулируют монтаж каркаса
Общие принципы устройства каркасных конструкций из гипсокартонных листов заданы сводом правил по монтажу ГКЛ-систем, а требования к самому профилю — стандартом на стальные профили для каркасных систем. Точный шаг крепления в этих документах задан диапазоном, а конкретное значение для проекта уточняют по инструкции производителя профиля и по расчётной нагрузке на конструкцию.
СП по конструкциям из ГКЛ
Правила проектирования и монтажа каркасно-обшивных систем.
ГОСТ на стальные профили
Требования к сечению, толщине металла и маркировке UW, UD, CW, CD.
От чего зависит шаг крепления направляющих
- материал и прочность основания — бетон, кирпич, газобетон, гипсовая пазогребневая плита ведут себя по-разному при вырывающей нагрузке;
- сечение и толщина металла профиля — UW 50, 75, 100 или UD 27, 28 требуют разного числа опорных точек;
- назначение конструкции — перегородка, короб, подвесной потолок или обшивка стены по каркасу;
- расчётная нагрузка — однослойная или двухслойная обшивка, навесное оборудование, шкафы и полки на каркасе.
Как рассчитать шаг дюбелей для направляющих
Для стеновых направляющих UW стандартный шаг составляет 600–800 мм, для потолочных UD — не более 1000 мм. Независимо от длины отрезка на каждую направляющую ставят не менее трёх точек крепления, а отступ от торца профиля до первого дюбеля не превышает 100 мм. При монтаже на бетон или кирпич глубина заделки дюбеля должна перекрывать штукатурный слой и заходить в прочное основание минимум на 30–40 мм — иначе крепёж работает по слабому наружному слою и постепенно ослабевает.

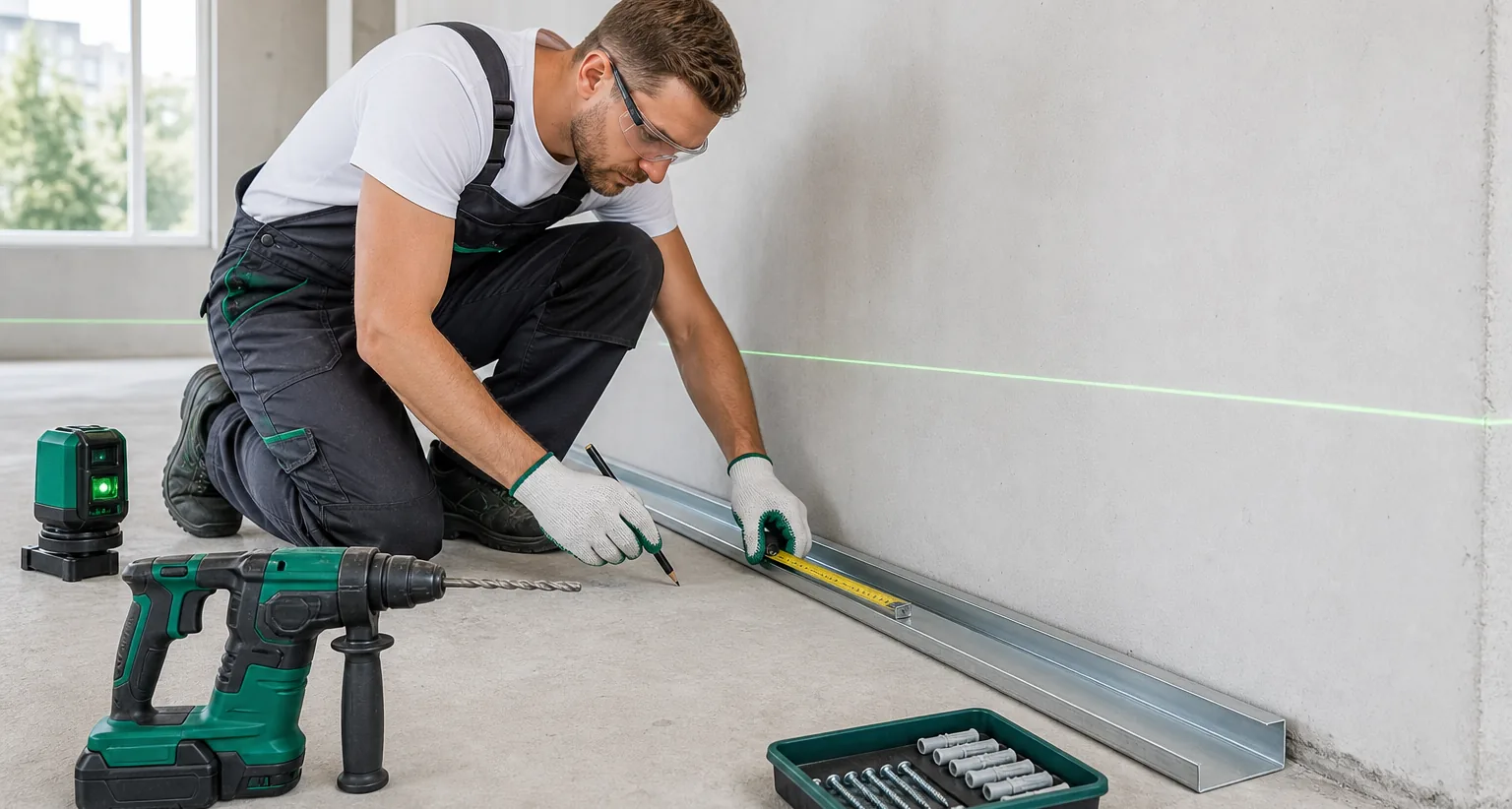

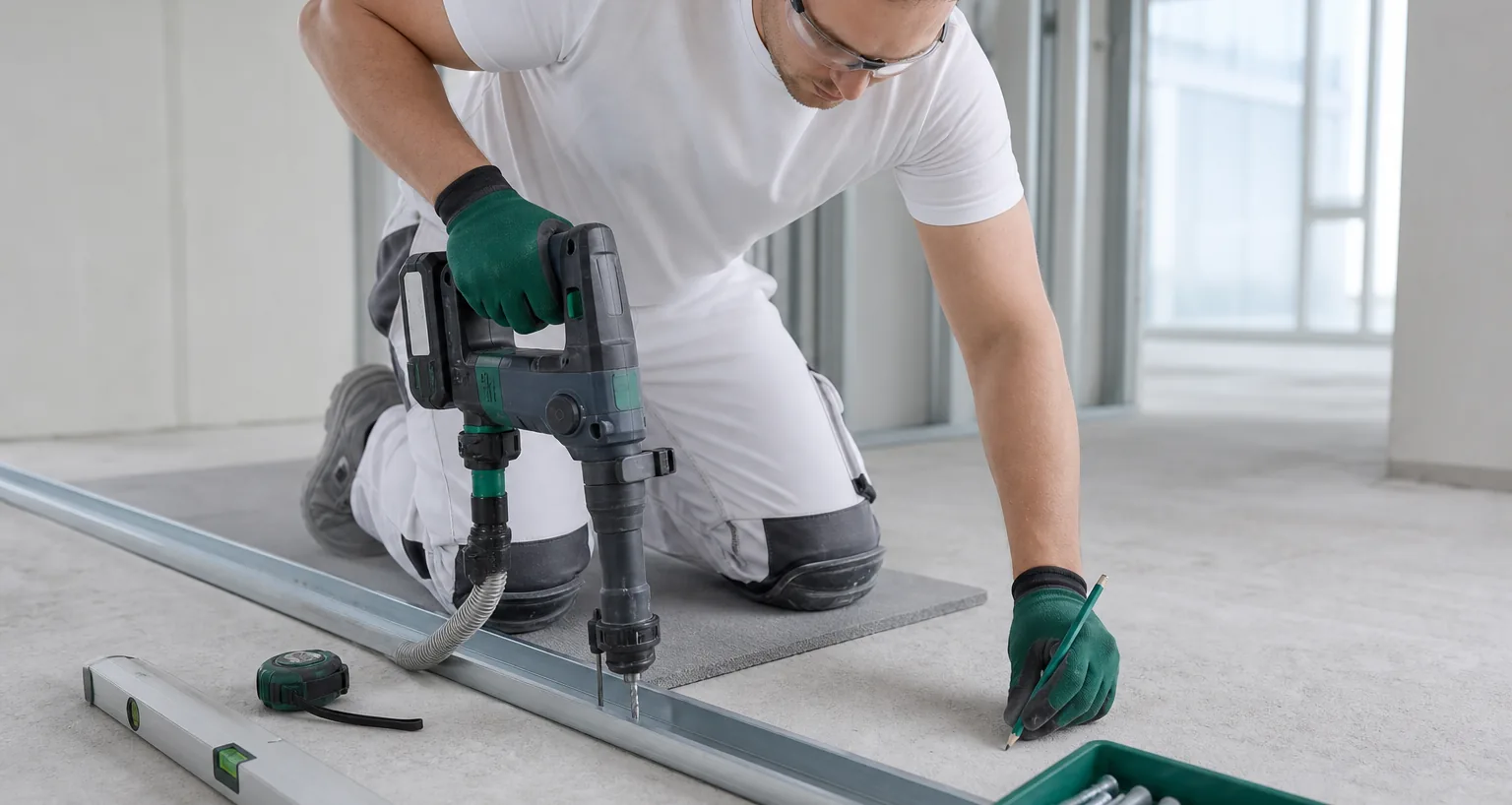

Порядок действий одинаков для стен и потолков: сначала профиль прикладывают по разметочной линии и через него сверлят отверстие в основании, затем убирают пыль, вставляют дюбель и фиксируют направляющую без зазоров. При работе на потолке дополнительно контролируют плоскость лазерным или водяным уровнем, поскольку провисание направляющей UD передаётся всему подвесному каркасу и обшивке.
Стыки и углы требуют отдельного крепления
На стыках отрезков направляющей, во внутренних и внешних углах помещения, а также у дверных и оконных проёмов ставят дополнительную точку крепления независимо от расчётного шага. Если пропустить эту точку, на стыке появляется люфт: профиль расходится под нагрузкой стоечных элементов, и обшивка со временем даёт трещину именно по этой линии.
Порядок монтажа направляющих
Какой крепёж выбрать под разное основание

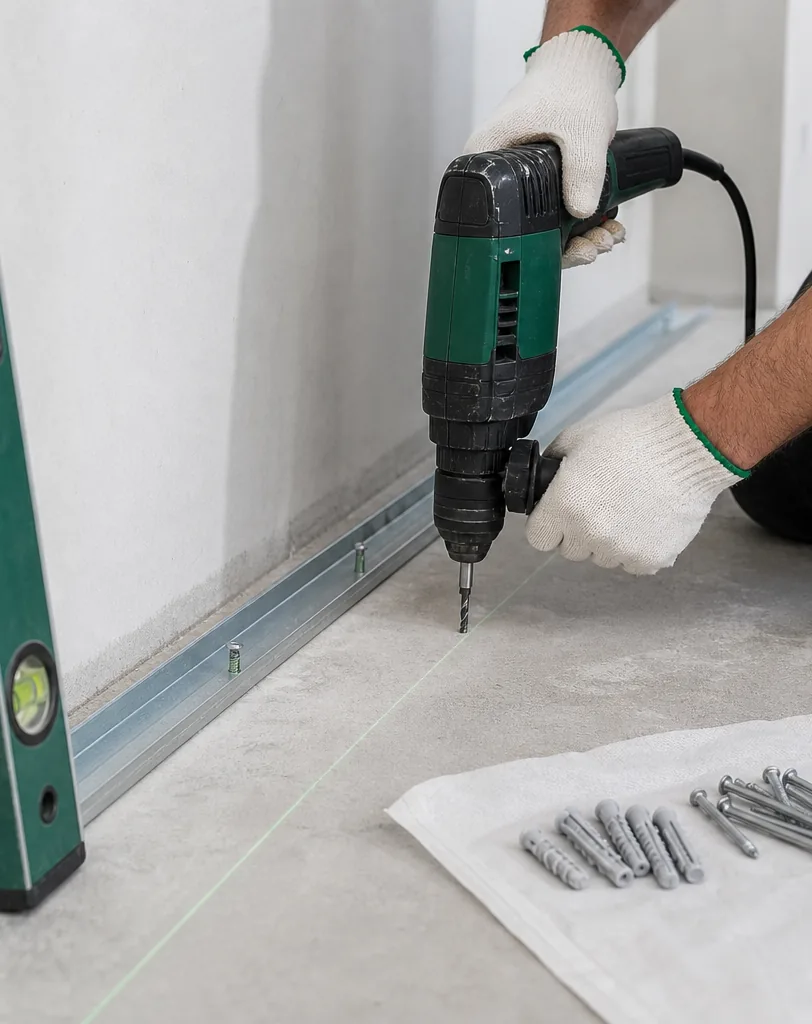

Для бетона подходит нейлоновый дюбель-гвоздь диаметром 6 мм и длиной 40–60 мм — он даёт достаточное распорное усилие при небольшом отверстии. Для полнотелого и пустотелого кирпича используют универсальный дюбель с шурупом: конструкция распорной части рассчитана на неоднородное основание с пустотами. Газобетон требует специализированного крепежа с увеличенной площадью распора — обычный дюбель-гвоздь в этом материале быстро теряет несущую способность из-за рыхлой структуры блока. Для гипсовых пазогребневых плит применяют анкер для гипсовых плит с раскрывающимися лепестками, который распределяет нагрузку по большей площади и не раскалывает хрупкий материал.
Как подобрать крепёж без ошибок на площадке
Выбор диаметра, длины и типа дюбеля зависит не только от материала стены, но и от толщины штукатурного слоя, реальной нагрузки на каркас и условий эксплуатации помещения. «Фиксар» поставляет дюбель-гвозди, универсальные и специализированные дюбели с техническими свидетельствами Минстроя РФ — это позволяет закладывать в проект крепёж с подтверждёнными характеристиками и без пересогласований на этапе приёмки работ.
