Как крепёж передаёт нагрузку от фасадной системы на стену
Как нагрузка проходит от фасада к основанию

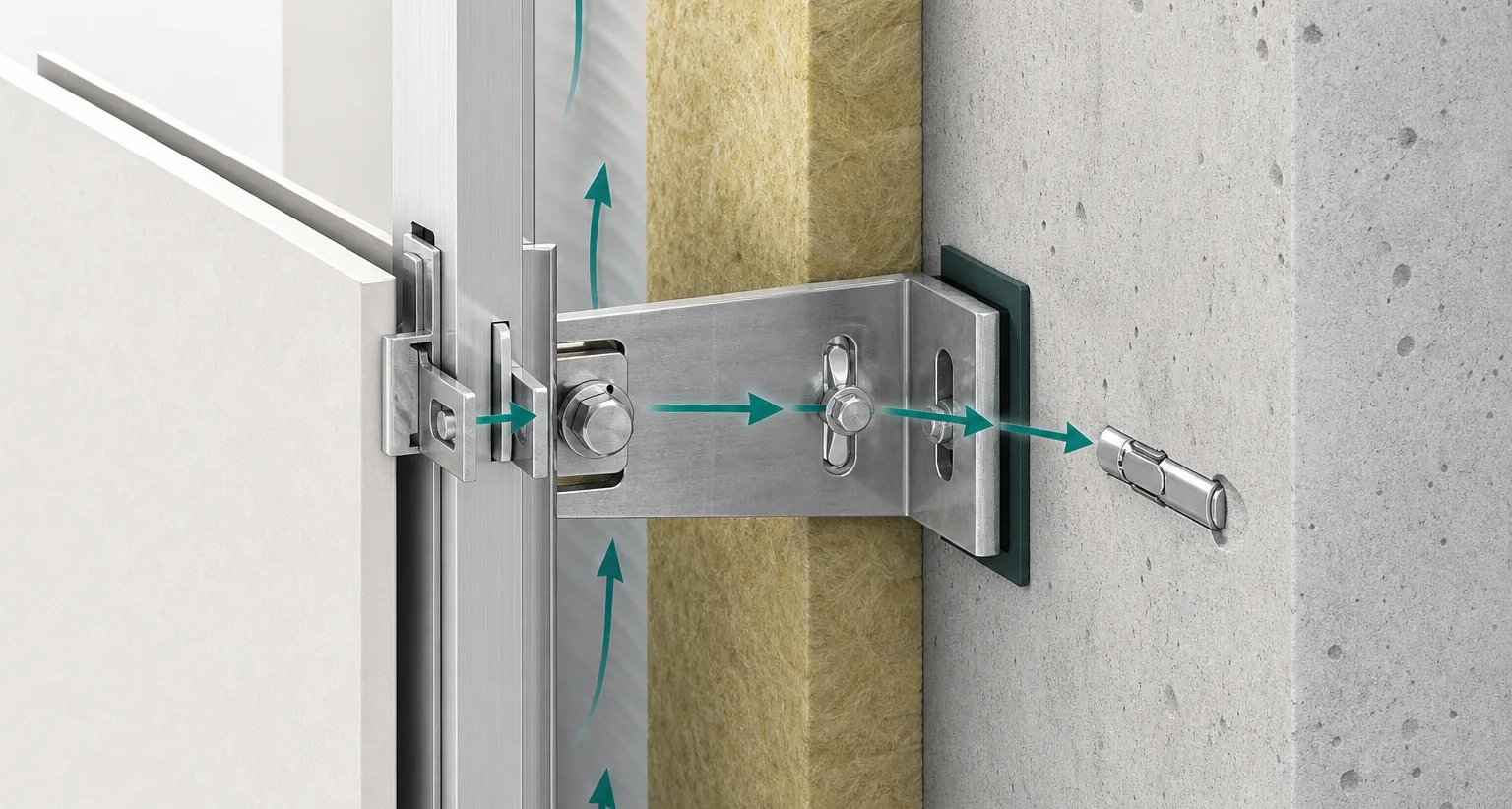

Крепёж фасадной системы — часть расчётной цепочки, по которой усилия от облицовки или штукатурного слоя передаются на несущую стену. В навесной фасадной системе нагрузка проходит от облицовки к направляющим, затем к кронштейнам и анкерам, а от них — к основанию. В СФТК действуют другие узлы: тарельчатые дюбели фиксируют теплоизоляцию к стене, а армированный штукатурный слой передаёт ей ветровое воздействие. Поэтому крепёж выбирают не только по диаметру или длине: важны схема фасада, характер нагрузки и материал основания. Ошибка в любом звене может привести к перемещению элементов или потере устойчивости узла.
Какие усилия воспринимает фасадный крепёж
На крепление действуют постоянные нагрузки от собственного веса облицовки, подсистемы и утеплителя, а также переменные воздействия — прежде всего ветровое давление и отсос. В зависимости от конструкции возникают сдвиг, растяжение, изгиб и их сочетание. Например, вес облицовки обычно передаётся через опорные точки кронштейнов, а ветровой отсос стремится оторвать облицовку от здания и нагружает анкеры на вырыв. Распределение усилий между точками крепления зависит от шага кронштейнов, вылета подсистемы, расположения швов и жёсткости профилей. Эти параметры задаются проектом, а не подбираются по одному типичному значению.
Роль анкера и материала стены

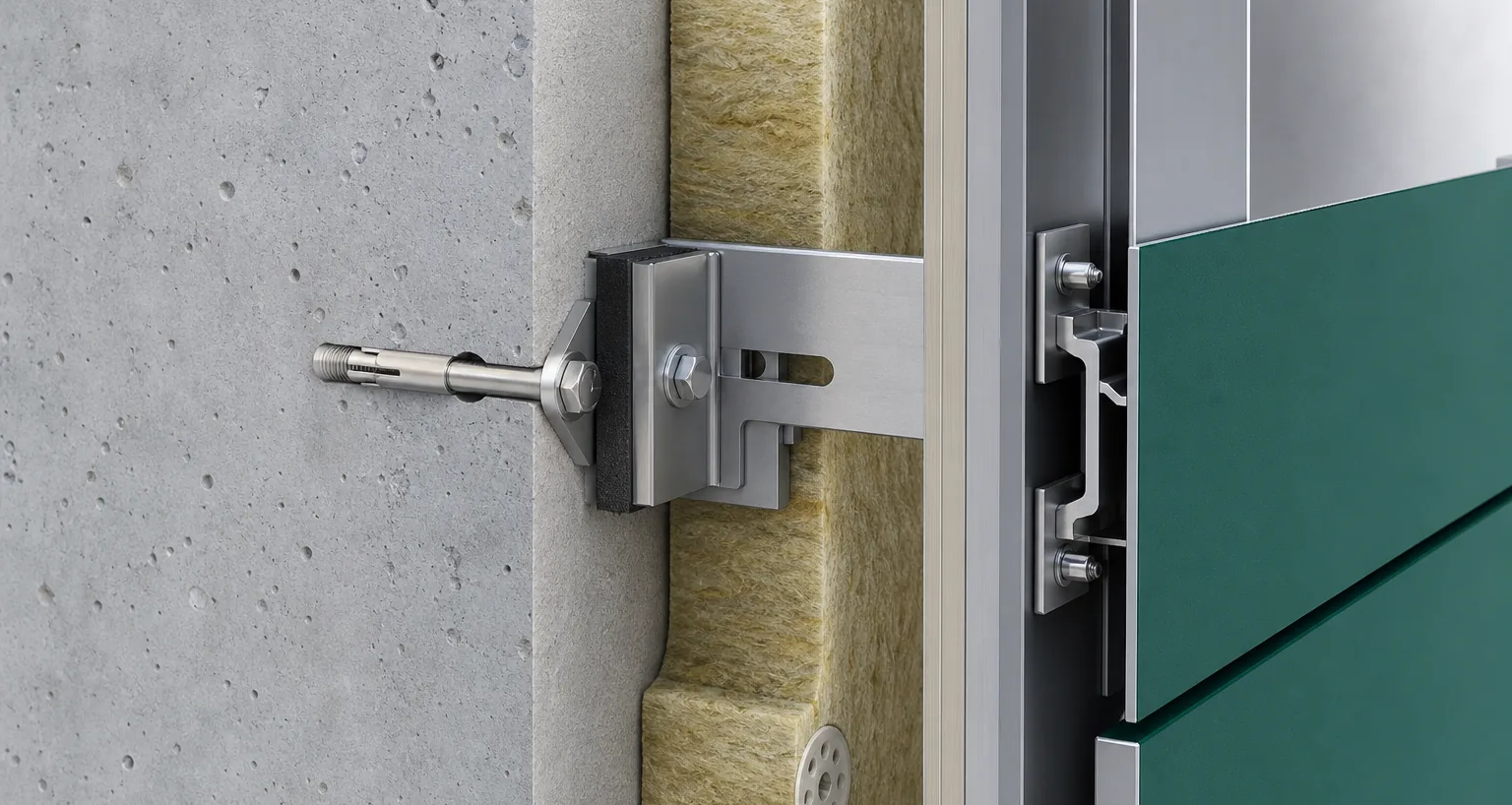

Анкер передаёт усилие через контакт со стеной: механический анкер — за счёт распорного или другого предусмотренного конструкцией механизма, химический анкер — за счёт сцепления состава со стенками отверстия и стержнем. Несущая способность зависит от основания и его состояния. Бетон, полнотелый и пустотелый кирпич, газобетон и гипсовые плиты требуют разных решений. Крепёж, подходящий для бетона, нельзя автоматически считать пригодным для газобетона или кладки с пустотами. Учитывают прочность материала, толщину стены, наличие швов и пустот, расстояние до края и соседних анкеров.
Глубина заделки — это рабочая часть анкера в несущем основании, а не общая длина изделия. Штукатурка, утеплитель, воздушный зазор и ненесущие слои в неё не входят. Если основание рыхлое, неоднородное или фактическая прочность неизвестна, проектировщик может предусмотреть испытания на вырыв. Проверяют также соответствие диаметра отверстия, способа сверления и очистки требованиям к конкретному анкеру: отклонение от инструкции снижает надёжность соединения.
Дюбель для утеплителя — не замена анкеру подсистемы
В СФТК фасадный дюбель фиксирует теплоизоляционные плиты и помогает воспринимать предусмотренные системой воздействия. В НФС тарельчатый дюбель также может удерживать утеплитель, но обычно не крепит к стене несущие кронштейны. Для них применяют фасадный крепёж, рассчитанный на проектные усилия и конкретное основание. Подмена одного элемента другим меняет путь передачи нагрузки и требует проверки проектного решения.
Что проверить до монтажа

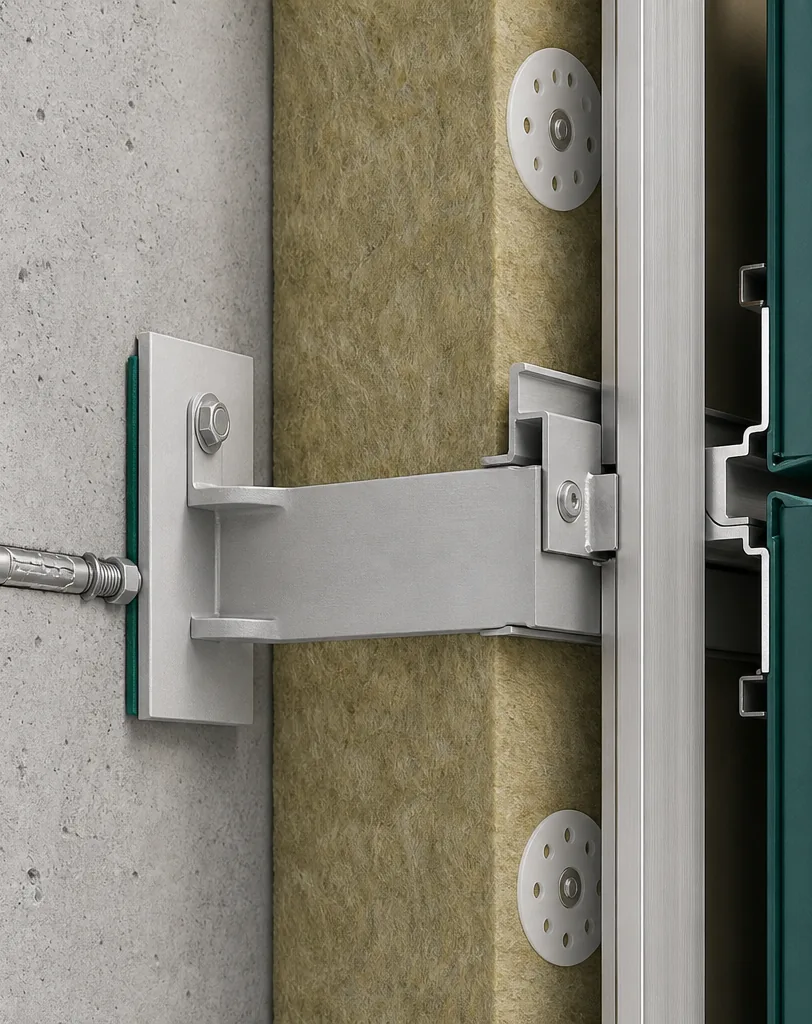

Даже правильно выбранный тип анкера не обеспечит расчётную работу, если нарушена установка. Перед началом работ сверяют основание и монтажные условия с проектом и документацией производителя.
Почему важна вся цепочка крепления
Проверять нужно не только анкер, но и соединение кронштейна с ним, крепление профиля, опорные узлы и саму облицовку. Слабое звено ограничивает несущую способность всей системы. На монтаже недопустимо произвольно менять тип крепежа, уменьшать количество анкеров или переносить отверстие ближе к краю: такие изменения влияют на распределение усилий и должны быть согласованы с проектом. Если крепят в кладочный шов или участок с дефектом, фактические условия работы соединения отличаются от расчётных.
Для профессионального подбора указывают тип фасадной системы, материал и толщину стены, состав промежуточных слоёв и проектные нагрузки. По этим данным выбирают фасадный анкер или химический анкер, способ установки и глубину заделки. Техническое свидетельство и документация подтверждают область применения изделия, но не заменяют расчёт узла для конкретного объекта. Надёжная передача нагрузки обеспечивается согласованием проекта, подходящего крепежа и точного монтажа.
