Как определить допустимую нагрузку на дюбель и почему нельзя ориентироваться только на размер
Почему длина и диаметр дюбеля не говорят о его несущей способности
Распространённая ошибка при подборе крепежа — считать, что дюбель 10×80 мм всегда держит больше, чем 8×60 мм, независимо от основания. На практике допустимая нагрузка зависит не от геометрии изделия, а от совокупности параметров: прочности и структуры материала стены, фактической глубины заделки, диаметра и чистоты отверстия, момента затяжения и направления приложенной силы. Один и тот же дюбель показывает разную несущую способность в полнотелом кирпиче, пустотелом блоке, ячеистом бетоне и монолите. Поэтому размер крепежа — лишь один из параметров подбора, а окончательную допустимую нагрузку определяют по данным технического свидетельства и расчёту узла, а не по маркировке на упаковке.
Какие документы регулируют допустимые нагрузки на крепёж
Несущую способность дюбелей и анкеров подтверждают не визуальным подбором, а испытаниями в аккредитованных лабораториях. Результаты фиксируют в технических свидетельствах Минстроя РФ и европейских оценках пригодности (ETA), где указаны характеристические нагрузки для конкретных типов оснований, минимальные расстояния до края и между крепежом, а также условия эксплуатации.
Техническое свидетельство Минстроя РФ
Подтверждает несущую способность крепежа для конкретных типов оснований по результатам испытаний.
СП 70.13330.2012
Общие правила устройства несущих и ограждающих конструкций, включая требования к крепёжным узлам.
Данные из технического свидетельства действительны только для того основания, толщины стены, глубины заделки и способа монтажа, для которых проводились испытания. Перенос табличных значений с одного материала на другой без проверки — частая причина отказов крепления на объекте.
От чего реально зависит несущая способность дюбеля
Допустимая нагрузка складывается из нескольких факторов, каждый из которых способен снизить результат независимо от размера изделия. Для предварительной оценки нужно учитывать следующие исходные данные:
- прочность и структура материала основания;

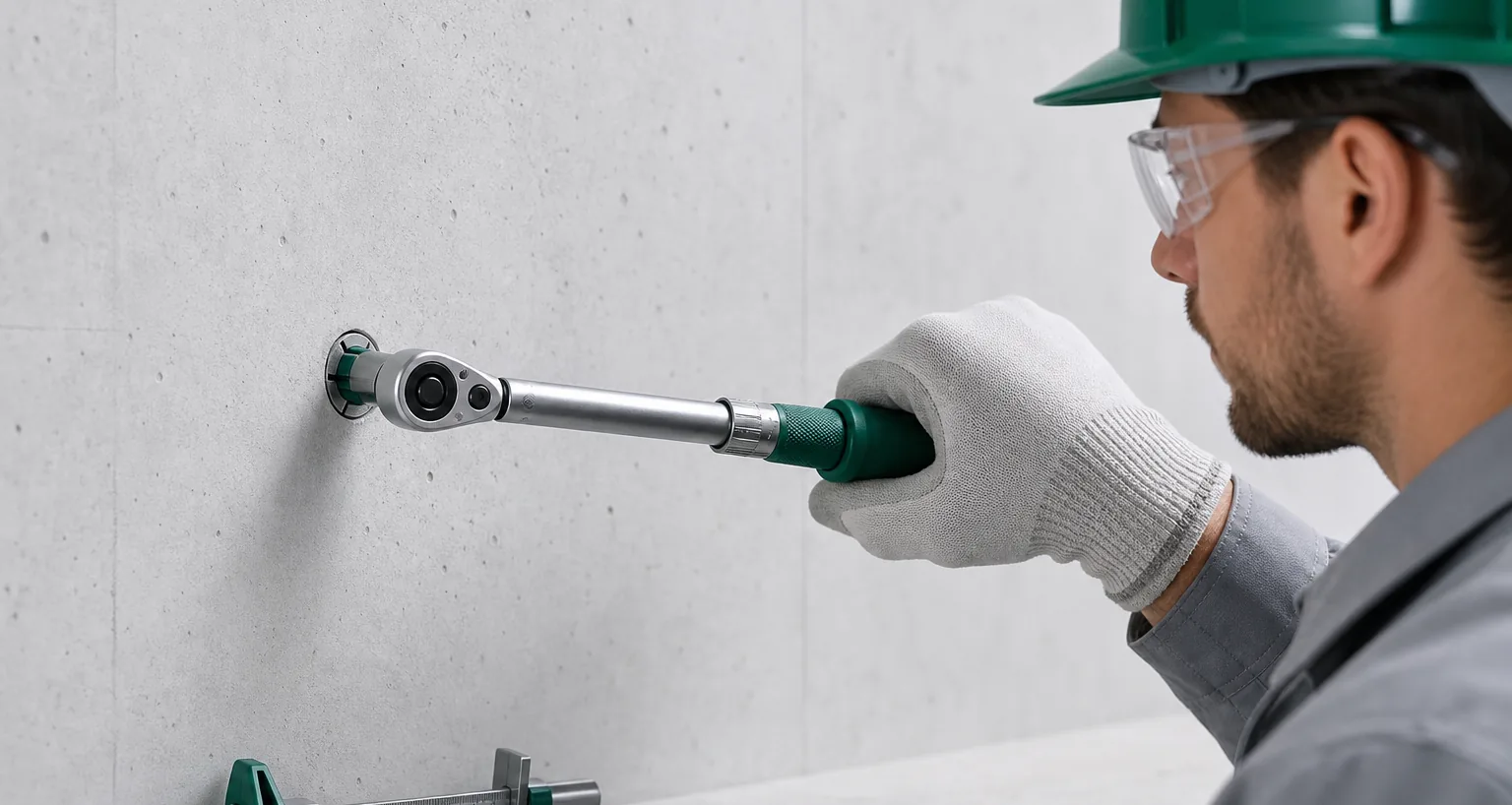

- фактическая глубина заделки и диаметр отверстия;
- направление и характер приложенной нагрузки.
Почему материал основания важнее размера крепежа

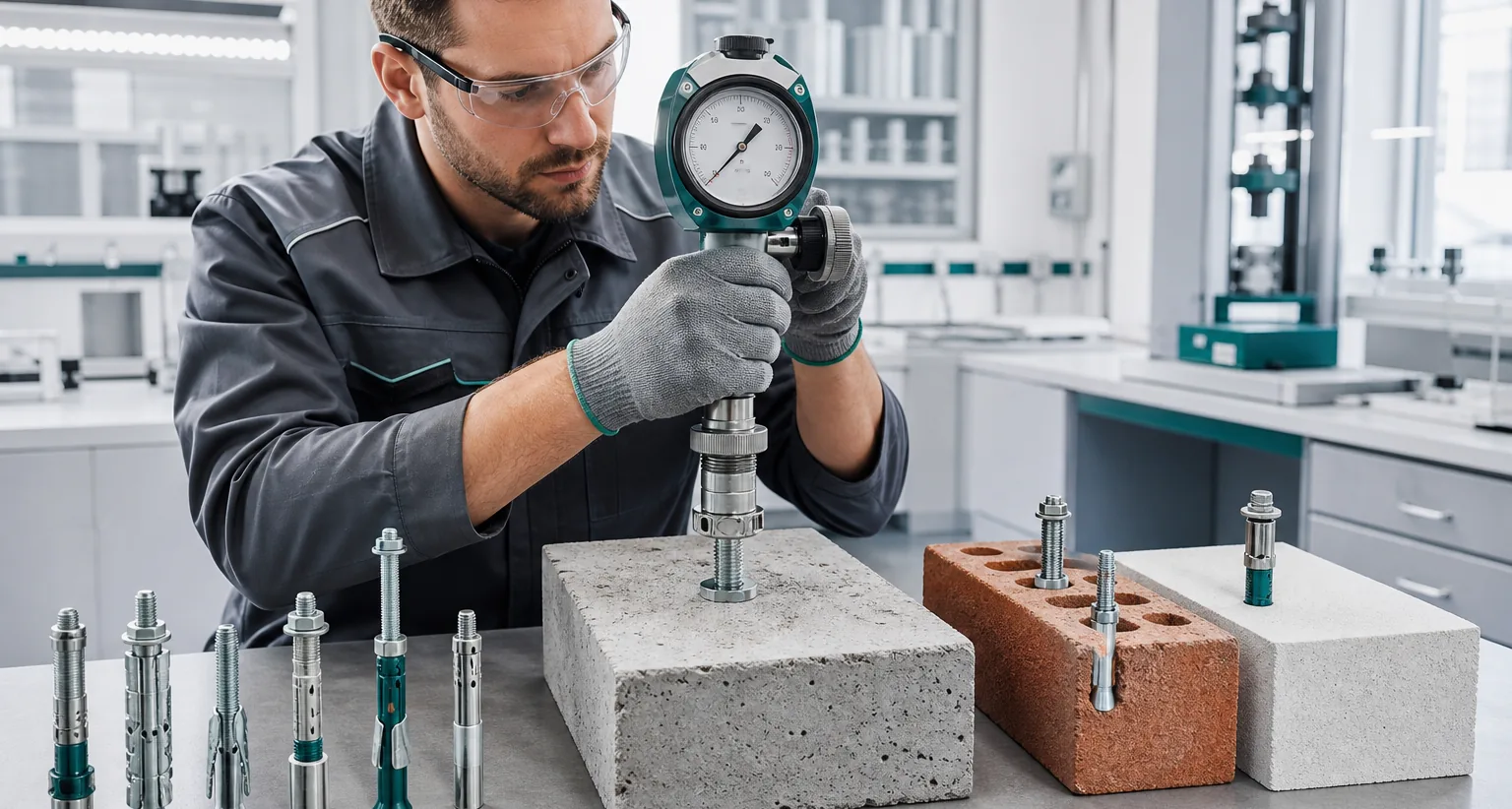

Один и тот же дюбель показывает разную несущую способность в бетоне класса В25, полнотелом и пустотелом кирпиче, ячеистом бетоне и гипсовой плите — разница может достигать нескольких раз. Для пустотелых материалов и газобетона табличные значения из свидетельства часто ниже, чем для монолита, а часть распорных дюбелей для таких оснований вообще не применяется — требуется винтовой или химический анкер с иным принципом распределения нагрузки.
Из чего складывается
допустимая нагрузка на крепёж
Допустимую нагрузку определяют не по размеру, а по совокупности параметров узла крепления. Производитель приводит характеристическую (разрушающую) нагрузку для стандартных условий, а фактическая рабочая нагрузка на объекте зависит от отклонений от этих условий. В расчёт входят следующие параметры:
- прочность сцепления с основанием для распорных и химических анкеров;
- краевые и осевые расстояния до края конструкции;
- толщина основания и его структура — сплошная или пустотная;
- температурный режим эксплуатации крепления;
- длительность и характер нагрузки — постоянная, переменная, ударная.
Почему нельзя закладывать нагрузку без коэффициента запаса
Характеристическая (разрушающая) нагрузка, указанная производителем, — это результат лабораторных испытаний в контролируемых условиях. Рабочая нагрузка на объекте всегда должна быть меньше: погрешности сверления, отклонения прочности бетона, коррозия, вибрация, циклические и динамические воздействия снижают фактическую несущую способность узла. Поэтому характеристическую нагрузку делят на нормируемый коэффициент запаса, обычно от 3 до 4 для механического крепежа и с отдельными коэффициентами для химических анкеров при длительном и кратковременном воздействии. Игнорирование этого запаса — основная причина случаев, когда «дюбель с виду держал, а сорвался под нагрузкой».
Как определить рабочую нагрузку на дюбель для конкретного узла
Расчёт выполняют последовательно, используя данные технического свидетельства на конкретное изделие и параметры реального основания на объекте. Готовое числовое значение допустимой нагрузки применимо только для тех условий, для которых оно определено.
Диаметр дюбеля и прочность основания — не взаимозаменяемые
характеристики
Больший диаметр дюбеля не компенсирует низкую прочность основания и не заменяет правильный подбор типа крепежа. В пустотелом кирпиче или газобетоне распорный дюбель может показывать меньшую нагрузку, чем крепёж меньшего диаметра, рассчитанный именно на такую структуру материала — например, с увеличенной зоной распора или химическим составом. Ключевой параметр — соответствие типа крепежа реальной структуре основания, а не одна лишь геометрия отверстия и стержня.
Почему табличные значения нужно проверять на объекте

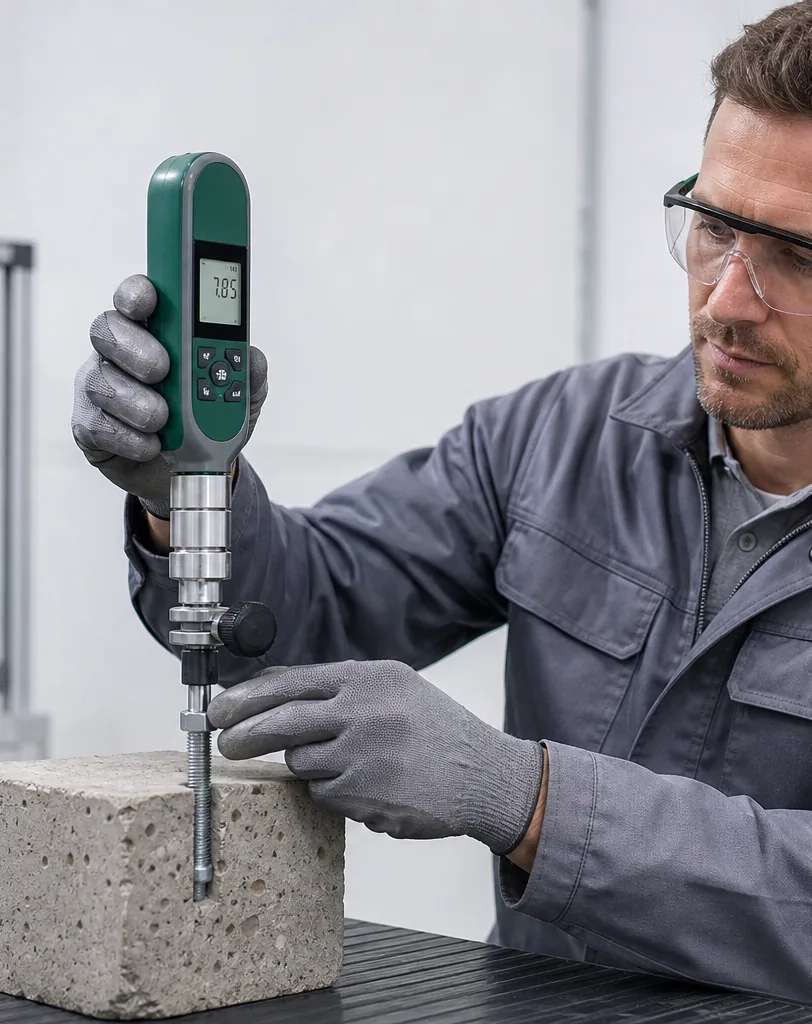

Данные технического свидетельства получены для лабораторного образца основания. Реальная стена может отличаться прочностью бетона, наличием арматуры и пустот, влажностью и качеством сверления. Поэтому для ответственных узлов и нестандартных оснований проводят контрольные испытания на выдёргивание непосредственно на объекте: устанавливают несколько пробных дюбелей и прикладывают контролируемую нагрузку динамометром, фиксируя фактическое усилие срыва.
Как коэффициент запаса защищает конструкцию
Коэффициент запаса компенсирует отклонения монтажа, старение материала, температурные и вибрационные воздействия. Заниженный запас увеличивает риск постепенного ослабления крепления, особенно при циклических нагрузках на фасадных и подвесных системах, где разрушение развивается не сразу, а постепенно теряет несущую способность.
Как крепёж Fiksar помогает подобрать нагрузку
Компания «Фиксар» поставляет дюбели, фасадные и химические анкеры с техническими свидетельствами Минстроя РФ, где приведены характеристические нагрузки для разных типов оснований. Такая документация позволяет проектировщику и монтажной организации обосновать выбор крепежа расчётом, а не размером изделия, и подобрать нужный тип дюбеля под конкретный материал стены, толщину утеплителя и условия эксплуатации.
