Как организовать монтаж оборудования на фасаде здания

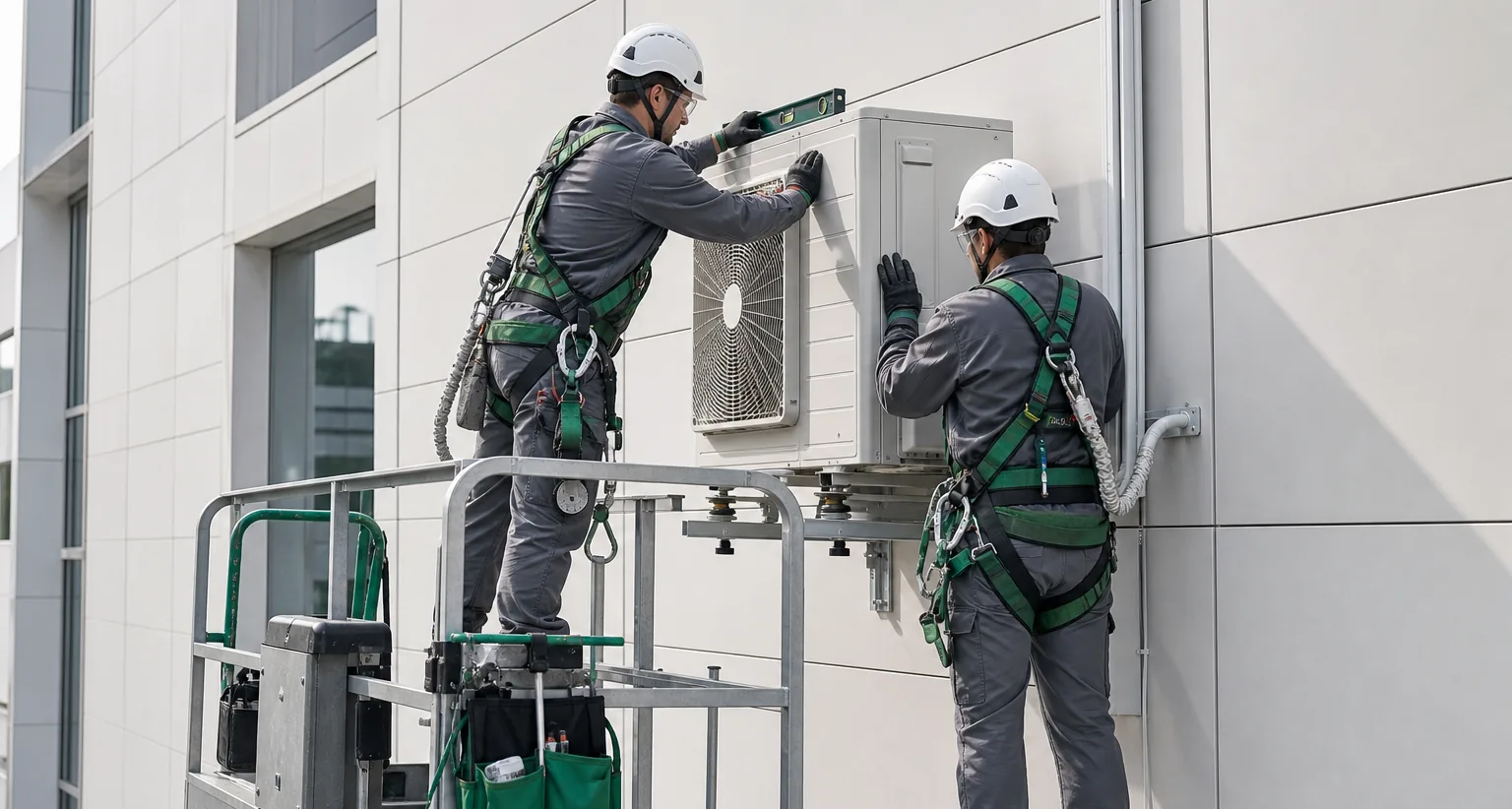

Монтаж оборудования на фасаде: с чего начать
Кондиционер, камера, светильник, вывеска или кабельный лоток создают нагрузку на стену и фасадную конструкцию. Ошибка в выборе крепежа может привести к расшатыванию узла, повреждению облицовки или утеплителя. Поэтому до начала работ определяют массу оборудования, вылет кронштейна, возможную вибрацию и ветровую нагрузку, а также выясняют, из чего сделано основание. Крепить оборудование только к облицовке или слою теплоизоляции нельзя, если такое решение прямо не предусмотрено проектом. Несущую способность узла и тип анкера подбирают по проектной документации и техническим данным крепёжной системы.
Основание и конструкция фасада
Сначала устанавливают тип стены: бетон, полнотелая или пустотелая кладка, газобетон, гипсовые плиты. Для каждого основания применяют подходящий фасадный крепёж: анкер для бетона, специальный анкер для газобетона либо другое сертифицированное решение. Универсальный дюбель подходит не для любой ответственной нагрузки. На фасаде с СФТК крепление оборудования должно передавать усилие на несущую стену через рассчитанный дистанционный узел, не сминая утеплитель. В НФС учитывают подсистему и расположение её элементов; облицовка сама по себе не считается несущим основанием.
До сверления проверяют чертежи фасада, расположение скрытых коммуникаций, швов кладки и элементов подсистемы. Если конструкция здания неизвестна, основание обследуют, а при необходимости выполняют пробное крепление. Для химического анкера важны диаметр и глубина отверстия, очистка от пыли, температура основания и соблюдение инструкции по установке. Состав выбирают с учётом условий эксплуатации: эпоксидный, винилэстеровый или полиэстеровый анкер имеет свои ограничения. Для работ при низкой температуре применяют зимний химический анкер, допущенный для фактических условий монтажа.
Почему нельзя затягивать крепёж «на глаз»
Чрезмерная затяжка может повредить основание, резьбу или фасадный узел, а недостаточная — оставить люфт. Для механического анкера соблюдают требования к монтажному моменту, краевым расстояниям и глубине заделки. Химическому составу дают отвердеть до приложения нагрузки. Нельзя использовать крепёж с повреждённой резьбой, повторно устанавливать анкер в разбитое отверстие или перекрывать дренажные и вентиляционные зазоры НФС. Если оборудование вибрирует, предусматривают подходящие опорные элементы и проверяют узел на динамическое воздействие.
Последовательность работ на объекте
Монтаж организуют по проекту и инструкции производителя оборудования и крепёжной системы. До установки проверяют комплектность, состояние основания и возможность безопасно выполнить работы на высоте.

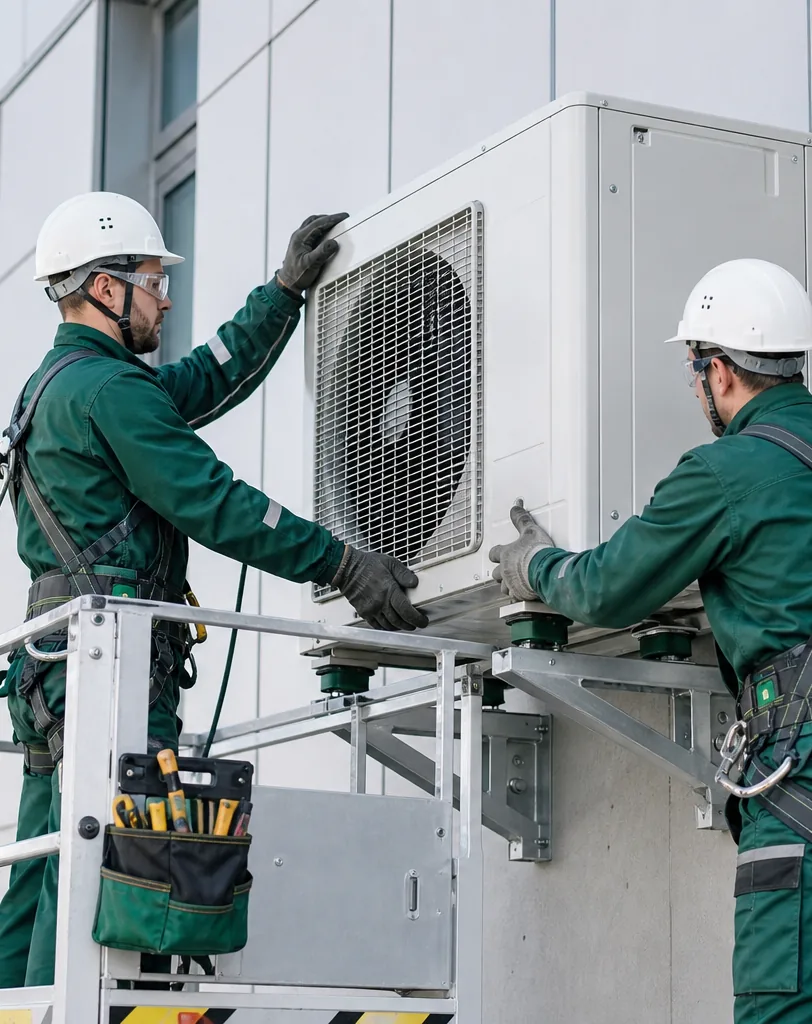

Контроль узла после установки
После монтажа проверяют, что нагрузка передаётся на несущую стену, кронштейн не деформирован, а крепёж не выступает и не ослаблен. Проход через наружные слои герметизируют по проектному решению, не перекрывая предусмотренные вентиляционные и дренажные каналы. Для тяжёлого или ответственного оборудования фиксируют тип анкера, глубину установки и результаты контроля; необходимость испытаний на вырыв определяют проектировщик и требования объекта. При обнаружении трещин, рыхлого основания или смещения узла работы останавливают и согласуют корректировку.
Крепёж выбирают под основание, а не только под нагрузку
Одинаковый кронштейн может потребовать разных решений для бетона, кирпича и газобетона. Учитывают не только вес оборудования, но и плечо нагрузки, состояние стены, расстояние до края, число точек и среду эксплуатации. Для подбора используют техническую документацию на анкерную систему и проектные данные. Фасадный дюбель или дюбель-гвоздь, предназначенный для теплоизоляции, не заменяет анкер для навесного оборудования. В сомнительных случаях нужна оценка специалиста по несущим конструкциям, а не увеличение количества креплений без расчёта.
