Как подобрать дюбель под саморез: диаметр, длина и допустимая нагрузка
Почему диаметр дюбеля нельзя подбирать «на глаз»
Распространённая ошибка на площадке — выбор дюбеля по диаметру самореза без учёта материала основания и реальной нагрузки на точку крепления. Дюбель работает как распорный элемент: саморез входит в его гильзу и раздвигает лепестки, создавая трение о стенки отверстия. Если диаметр дюбеля и сверла не совпадают с рекомендацией производителя, распорная часть либо не раскрывается полностью, либо трескается при закручивании. В обоих случаях крепление держит значительно меньшую нагрузку, чем указано в документации на изделие.

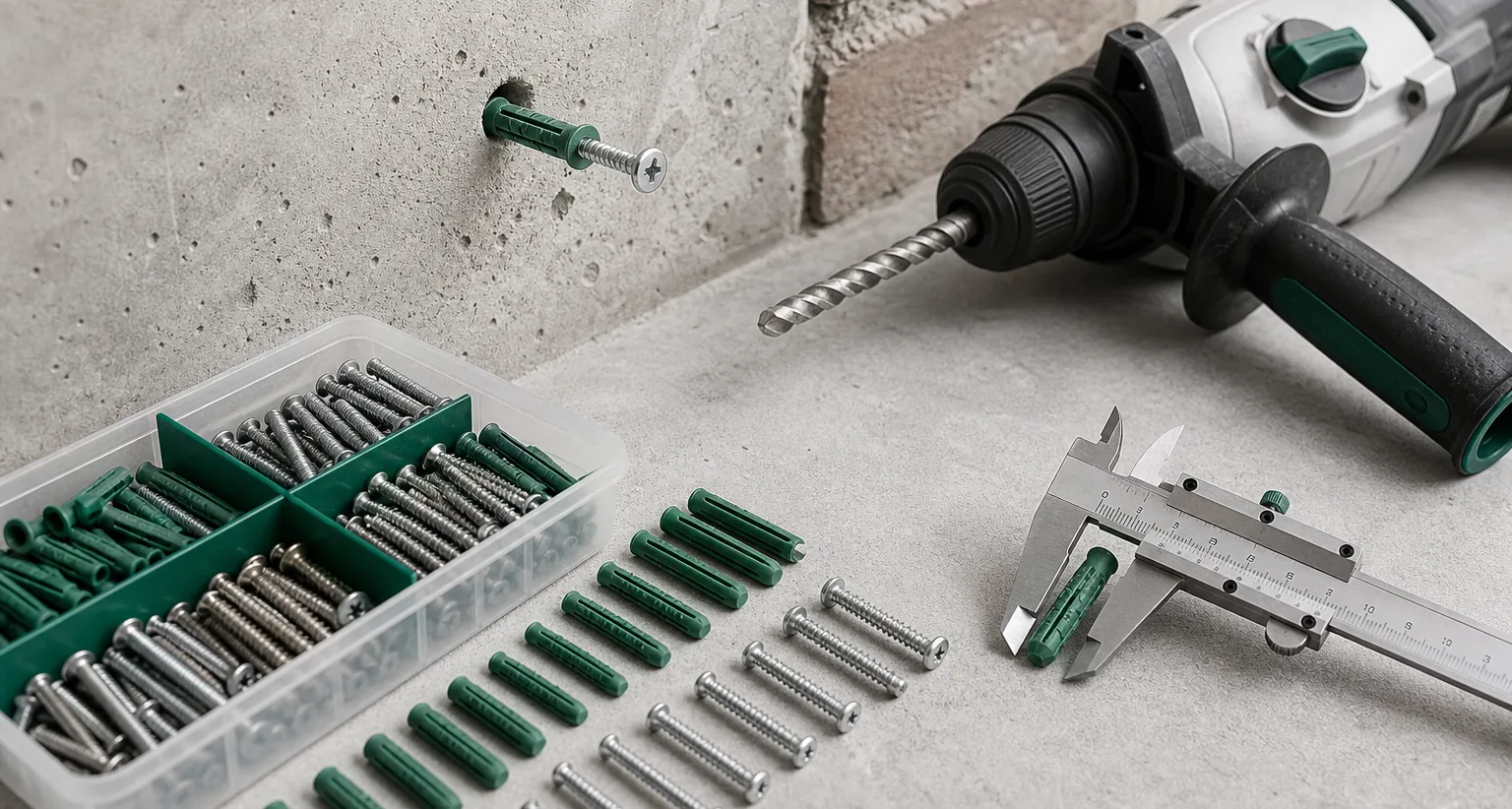

Как соотносятся диаметр дюбеля, сверла и самореза
Диаметр сверла всегда равен номинальному диаметру дюбеля — это первая цифра в маркировке, например 6×30 или 10×60. Диаметр самореза выбирают немного больше внутреннего диаметра гильзы, чтобы при закручивании происходило распирание, а не проскальзывание. Если саморез слишком тонкий, распорная часть раскрывается слабо и дюбель проворачивается в отверстии; если слишком толстый — гильза может лопнуть, особенно в хрупких основаниях. Точное соответствие диаметров указывает производитель в технической карте на упаковке и в паспорте изделия.
Дюбель 6×30–6×40
Лёгкие нагрузки: плинтуса, кабель-каналы, полки для декора.
Дюбель 8×40–8×60
Универсальный типоразмер: розетки, направляющие, лёгкие конструкции.
Дюбель 10×50–10×80
Тяжёлые нагрузки: кронштейны, стеллажи, дверные коробки.
Дюбель 12×60 и более
Анкерное крепление массивных конструкций и ограждений.
Типоразмер — это стартовая точка подбора. Дальше нужно определить, какой длины хватит для конкретного узла: толщины крепимого изделия, отделки и минимальной глубины посадки в несущем материале.
От чего зависит длина дюбеля
и глубина его посадки
- толщина крепимого изделия — кронштейна, профиля, короба;
- толщина финишного слоя — штукатурки, плитки, гипсокартона;
- минимальная глубина заделки в основании: для бетона от 40–50 мм, для полнотелого кирпича от 50–60 мм, для газобетона от 70–90 мм;
- запас 5–10 мм на неровности стены и толщину клеевого или монтажного шва.

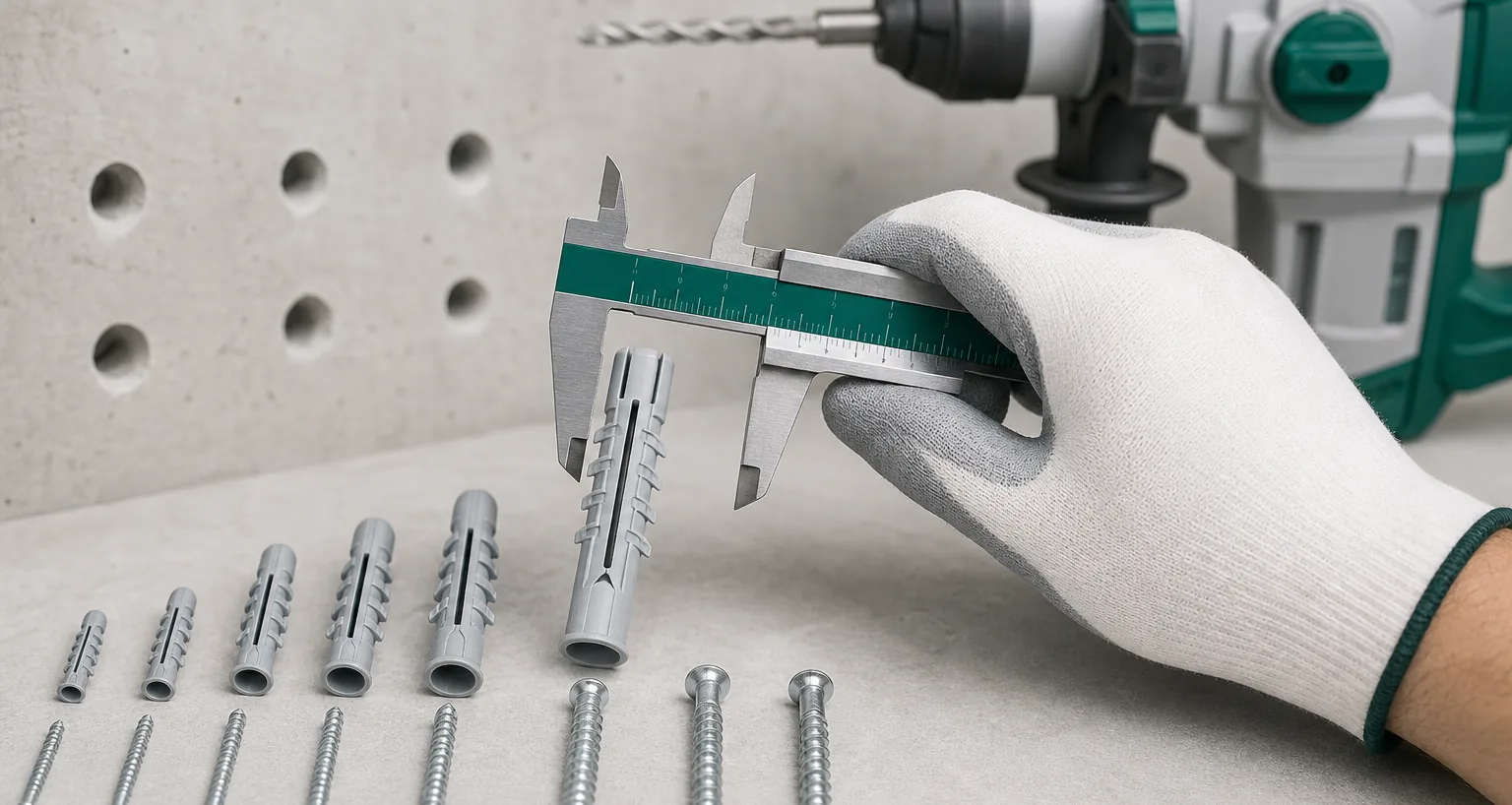

Как основание влияет на выбор дюбеля
Одинаковый диаметр самореза не означает одинаковый дюбель для разных стен. В плотном бетоне и полнотелом кирпиче хорошо работает стандартный нейлоновый дюбель-гвоздь ДГ или универсальный дюбель — материал плотный, распорная часть создаёт стабильное трение. В газобетоне и пеноблоке крупная резьба обычной гильзы прорезает мягкую структуру блока, поэтому применяют дюбель с усиленным шагом резьбы и увеличенной длиной заделки. Для пустотелого кирпича, гипсокартона и гипсовых плит нужен дюбель с раскрывающейся «бабочкой» или зонтичной частью, который распределяет нагрузку по большей площади внутри полости. Для навесных фасадных систем и слоёв теплоизоляции применяют тарельчатый дюбель для утеплителя и фасадный дюбель — они фиксируют не только саморез, но и сам утеплитель, прижимая плиту широким диском.
Как не ошибиться с допустимой нагрузкой
Нагрузка, указанная производителем на упаковке, — это результат испытаний в контролируемых условиях с определённым основанием. На практике к ней всегда применяют коэффициент запаса: для статичной нагрузки на бетон и кирпич обычно берут запас 4–5 раз, для динамической, вибрационной или знакопеременной нагрузки — выше. Нужно также различать нагрузку на выдёргивание (полка, кронштейн, консоль) и нагрузку на сдвиг (вертикально висящий груз вдоль стены) — предельные значения для этих направлений у одного и того же дюбеля отличаются. Итоговую нагрузку на узел делят на количество точек крепления, а не умножают паспортное значение на их число без запаса.
Как рассчитать допустимую нагрузку на дюбель
Расчёт выполняют последовательно, двигаясь от типа основания к количеству точек крепления. Пропуск любого шага приводит к завышенной или заниженной оценке несущей способности узла.
Длина дюбеля и его несущая способность —
разные параметры
Более длинный дюбель не гарантирует более высокую нагрузку, если диаметр и материал не соответствуют весу конструкции. На несущую способность влияют одновременно диаметр гильзы, её материал — нейлон, полипропилен, форма распорной части и наличие рёбер против выкручивания. Дюбель с продавленной или треснувшей распорной частью, даже подходящей длины, работать на расчётную нагрузку не будет. Поэтому подбор ведут по паре «диаметр плюс длина», а не по одному параметру.

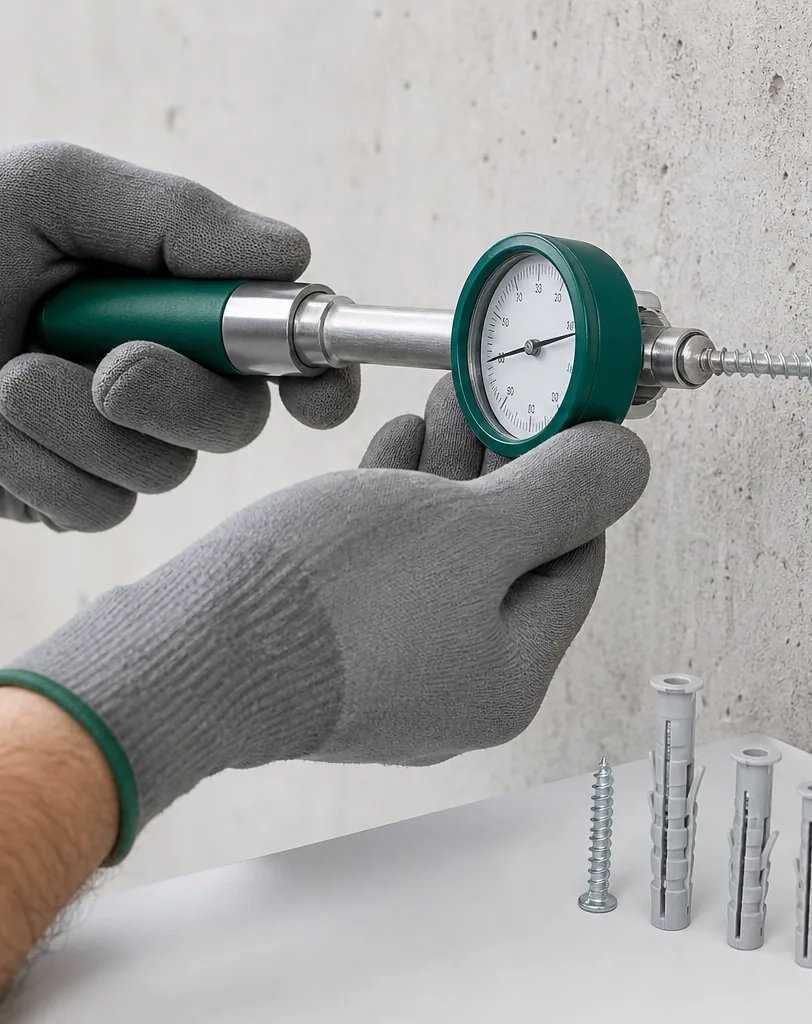

Проверка на выдёргивание и сдвиг
Нагрузка на выдёргивание возникает, когда крепёж работает на отрыв от стены — полки, кронштейны, консольные элементы. Нагрузка на сдвиг действует вдоль плоскости стены — например, при креплении направляющих или подвесных конструкций. Один и тот же дюбель показывает разные предельные значения для этих двух случаев, и при смешанной нагрузке ориентируются на меньшее из них с учётом коэффициента запаса.
Как крепёж Fiksar помогает подобрать дюбель под задачу
«Фиксар» поставляет дюбель-гвоздь ДГ, универсальный нейлоновый дюбель, фасадный дюбель и тарельчатый дюбель для теплоизоляции — продукция сопровождается техническими свидетельствами Минстроя РФ, где указаны диаметр, длина, минимальная глубина заделки и допустимая нагрузка для конкретного типа основания. Такие данные позволяют закладывать в проект не усреднённые, а проверенные значения и подбирать крепёж отдельно для бетона, кирпичной кладки, газобетона и фасадных систем без замен на площадке.
