Как сделать каркас из металлического профиля своими руками: крепёж и соединения
Что нужно знать перед сборкой каркаса
Металлический профиль — один из самых распространённых материалов для перегородок, подвесных потолков и обрешётки под облицовку. Его геометрия стабильна, вес небольшой, монтаж возможен без сварки. Однако надёжность конструкции определяет не только профиль, но и крепёж: дюбель-гвоздь в бетоне держит принципиально иначе, чем нейлоновый дюбель в газобетоне, а анкер для гипсовых плит не заменяет химический анкер в пористом основании. Ошибка с выбором крепежа приводит к вырыву узла под нагрузкой — особенно в местах соединения каркаса с несущей стеной или перекрытием. Перед закупкой материалов нужно знать тип основания, толщину плиты и расчётную нагрузку на каждый узел крепления.
Инструменты и расходники
Для сборки каркаса потребуются перфоратор с буром нужного диаметра, шуруповёрт, уровень не короче 1 200 мм, отвес, рулетка и просекатель — он надёжнее, чем соединение на саморезах в узлах, где два профиля идут встык. Крепёж подбирают под основание: для монолитного бетона и полнотелого кирпича подходит дюбель-гвоздь, для пористых блоков — универсальный дюбель с увеличенным распором или химический анкер при высокой нагрузке.
Разметка и крепление
направляющих

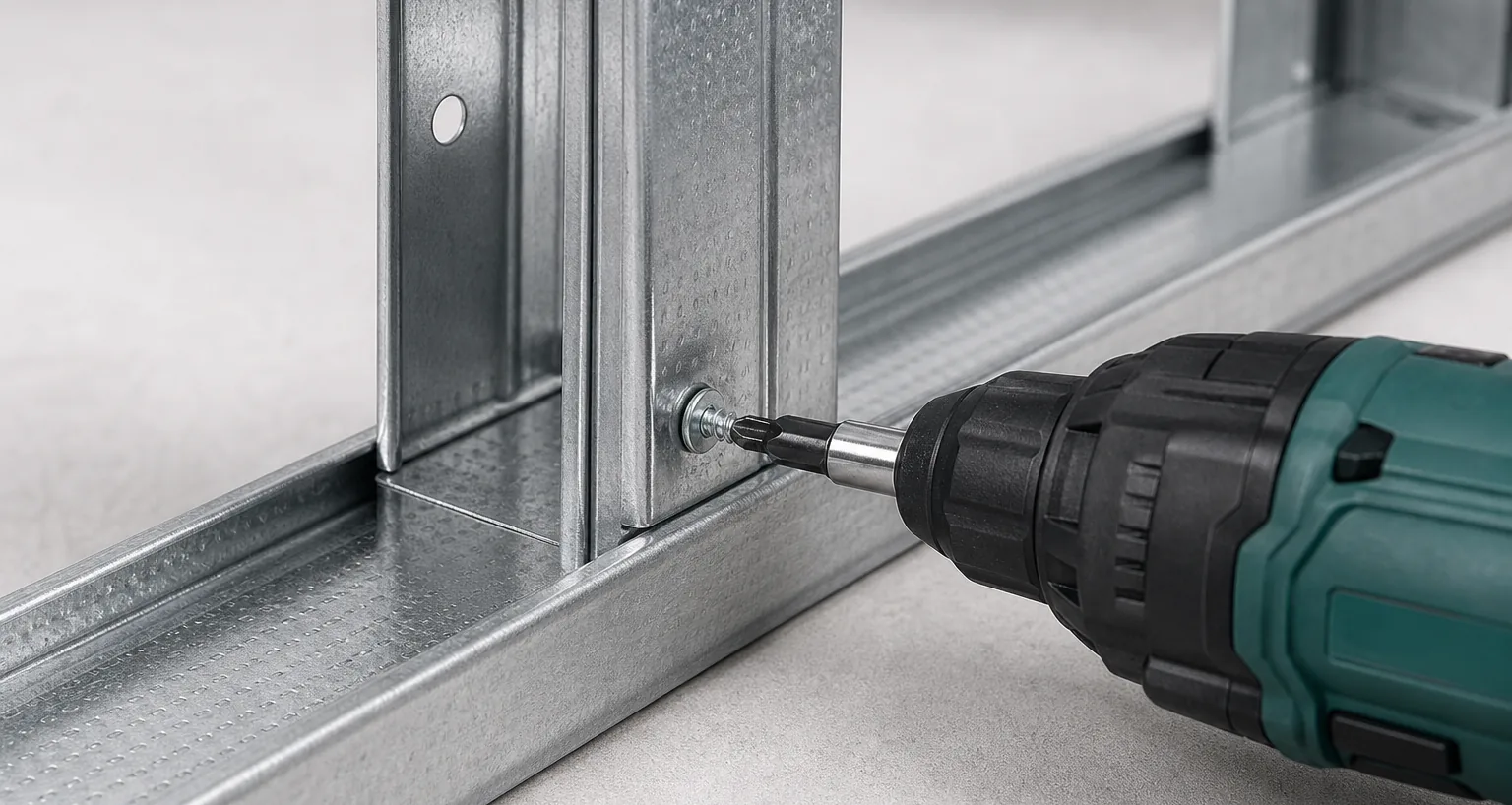

Разметку начинают с потолка: отбивают линию шнуром, переносят на пол отвесом, затем на стены. Направляющие профили (ПН) фиксируют к перекрытиям и полу с шагом не более 1 000 мм, в углах — не далее 150 мм от края. Под направляющую подкладывают уплотнительную ленту — она гасит вибрацию и снижает передачу звука. Выбор дюбеля зависит от материала перекрытия:
- бетонное перекрытие — дюбель-гвоздь ДГ 6×40 или ДГ 6×60;
- газобетон или пенобетон — универсальный дюбель с увеличенной зоной распора;
- гипсовые плиты и пустотелый кирпич — анкер для гипсовых плит или химический анкер.
Когда нужен химический анкер вместо механического
Механический анкер работает за счёт распора в теле основания. В плотном бетоне это надёжно, но в ячеистых блоках, старой кладке с пустотами или тонкостенных конструкциях распорное усилие разрушает основание раньше, чем достигается расчётная нагрузка. Химический анкер — эпоксидный, винилэстеровый или полиэстеровый — заполняет неровности и работает на адгезию по всей длине шпильки. При низких температурах (монтаж зимой или в неотапливаемом помещении) используют зимний химический анкер с расширенным температурным диапазоном полимеризации. Глубина анкеровки и диаметр шпильки подбираются по нагрузке — значения берут из технической документации или ETA производителя.
Сборка стоек и соединения
узлов

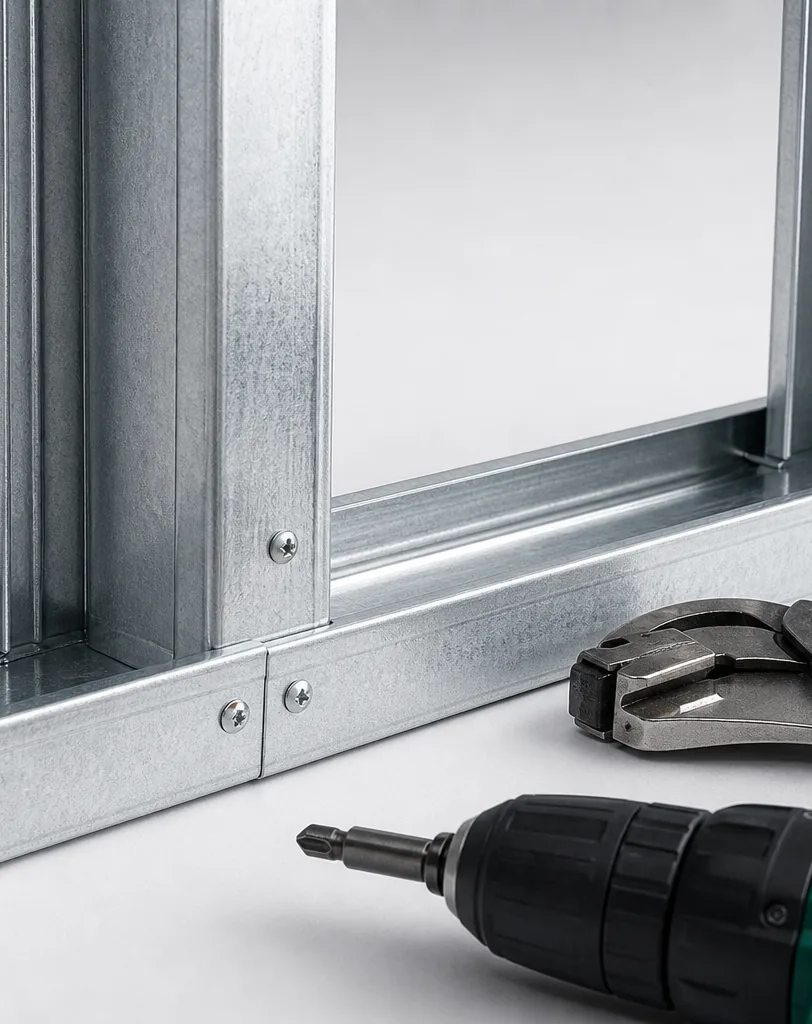

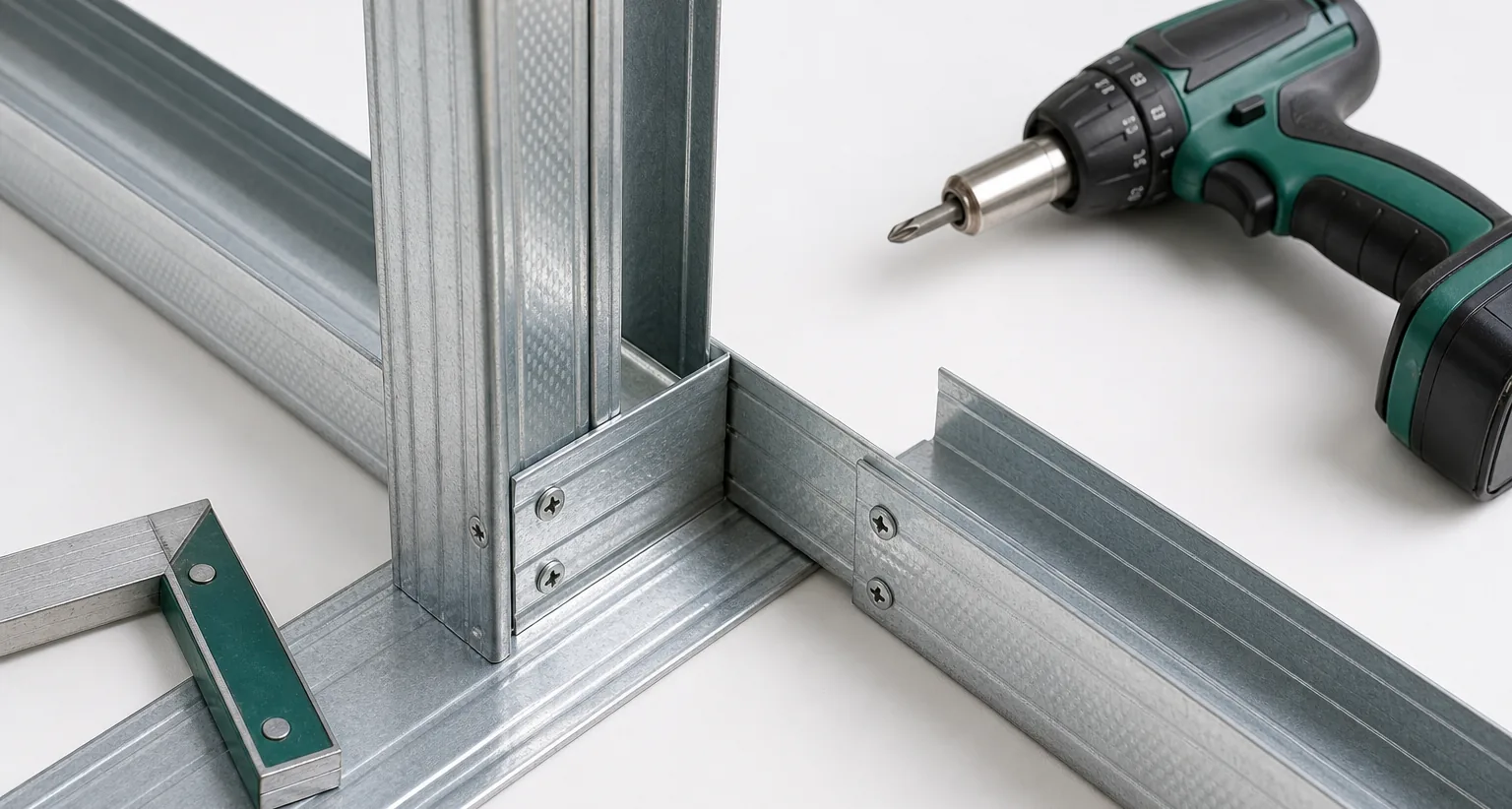

Стоечный профиль (ПС) вставляют в направляющие и фиксируют просекателем или саморезом LB 9. Шаг стоек — 400 или 600 мм в зависимости от ширины листа обшивки и нагрузки. Более частый шаг нужен в местах навески тяжёлых предметов: там стойки усиливают вставкой ещё одного профиля или деревянным бруском внутри. Перемычки между стойками устанавливают горизонтально на высоте стыков листов — обычно 1 200 и 2 400 мм от пола. Соединение перемычки со стойкой выполняют через фигурный соединитель («краб») или из отрезка профиля с подрезанными полками.
Подвесной потолок: крепление к перекрытию
Для подвесного потолка несущие профили (CD) подвешивают на прямых подвесах с шагом 500–600 мм вдоль профиля. Подвес крепят к перекрытию одним-двумя дюбелями. В бетоне достаточно дюбель-гвоздя ДГ 6×40. В пустотном перекрытии или газобетоне нагрузка на единственную точку крепления ниже, поэтому шаг подвесов уменьшают до 400 мм либо используют анкер с увеличенной глубиной анкеровки. Ушки подвеса загибают вниз, профиль вставляют и фиксируют саморезом с каждой стороны. Направляющие профили (UD) по периметру стен крепят к стенам дюбелями с шагом не более 500 мм.
Порядок монтажа каркаса перегородки
Последовательность операций принципиальна: нарушение порядка приводит к перекосу или необходимости переделывать уже закреплённые узлы.
Типичные ошибки при выборе крепежа
Использование нейлонового дюбеля без учёта материала основания — самая частая причина вырыва каркаса. Нейлоновый дюбель в монолитном бетоне при правильном диаметре бура работает нормально, но тот же дюбель в ячеистом блоке теряет несущую способность в несколько раз. Дюбель-гвоздь забивают только в твёрдые основания: бетон, полнотелый кирпич, натуральный камень. В пористых материалах его не применяют — при забивке молотком стенки отверстия крошатся и распор не создаётся. Глубина сверления должна превышать длину дюбеля на 5–10 мм: пыль на дне отверстия иначе не даст дюбелю войти на полную глубину. Перед установкой химического анкера отверстие продувают и протирают — загрязнение снижает адгезию состава к основанию.
