Как учитывать собственный вес конструкции, ветер и особенности основания при проектировании креплений
Почему крепление нельзя выбирать только по весу конструкции
Надёжность узла зависит от совокупности воздействий и свойств основания. Собственный вес обычно создаёт постоянную нагрузку, направленную вниз, а ветер может давить на конструкцию или отрывать её от стены. При этом важны не только величины усилий, но и расстояние между точкой их приложения и плоскостью крепления. Оно создаёт изгибающий момент и меняет нагрузку на отдельные анкеры. Поэтому крепёж подбирают по расчётной схеме, назначению конструкции и материалу основания, а не только по массе изделия или диаметру дюбеля.
Как учитывать вес и действие ветра

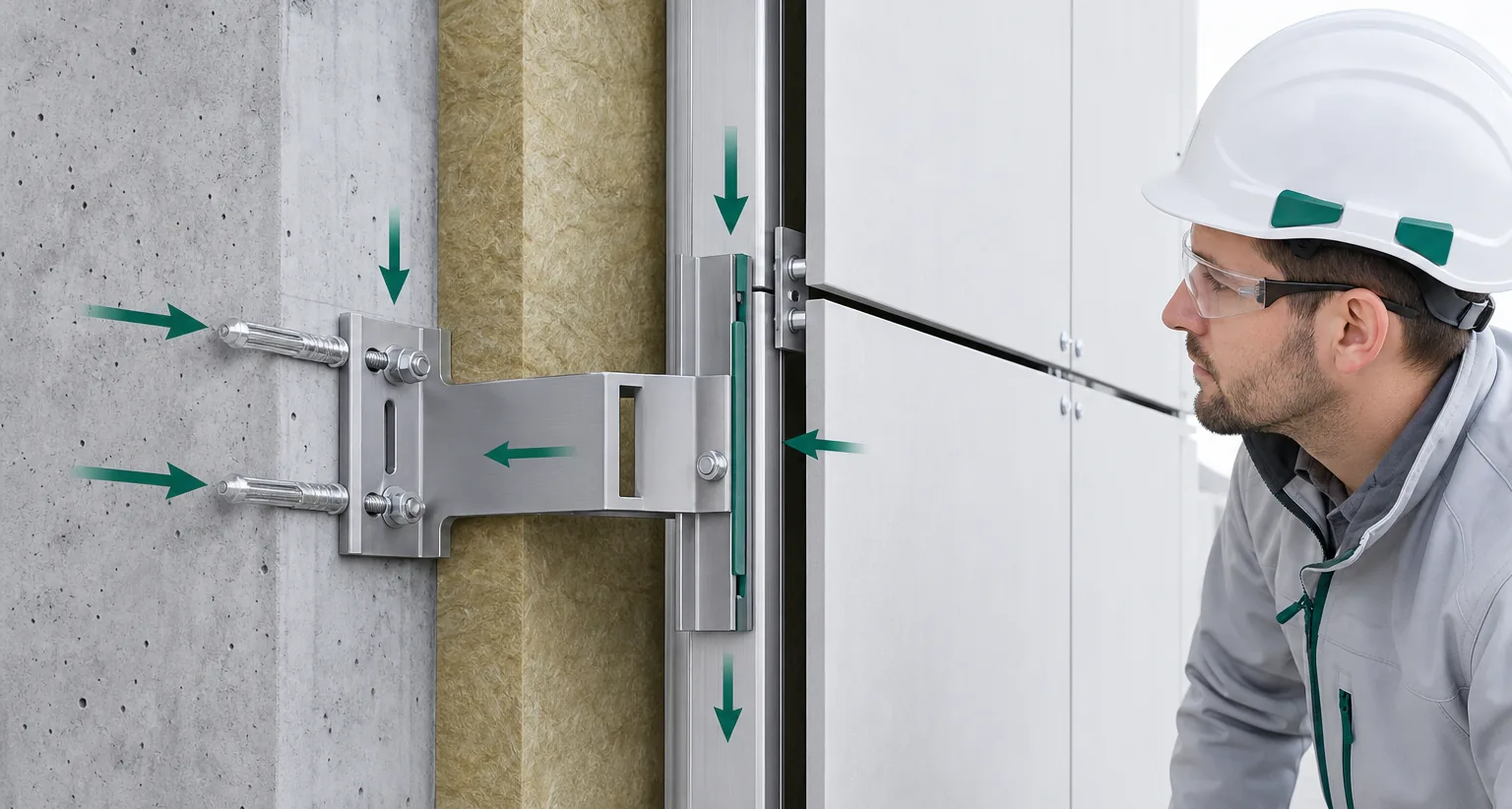

Собственный вес включает массу всех элементов, которые передают усилие на крепёж: облицовки, кронштейнов, утеплителя, оборудования и присоединённых деталей. Ветровую нагрузку определяют для конкретного здания с учётом региона, высоты, формы и расположения конструкции. На углах и у краёв фасада воздействие может быть выше, чем в центральной зоне. Для НФС и других фасадных систем особенно важна ветровая нагрузка на облицовку: при отсосе крепления работают на вырыв, при давлении — на прижатие и сдвиг.
Нагрузки передаются
на крепёж по-разному
В расчёте проверяют усилия в каждом крепёжном элементе, а не делят общую нагрузку поровну без проверки схемы. Жёсткость основания, расположение точек крепления, зазоры и эксцентриситет влияют на распределение усилий. Если центр тяжести конструкции вынесен от стены, возникает момент: часть анкеров нагружается на вырыв, другая — на сжатие. Дополнительно оценивают сдвиг от веса и ветра, а также сочетания нагрузок по действующим нормам, включая СП 20.13330. Для ответственного узла учитывают характеристики конкретного крепежа и условия его установки.
Основание определяет тип анкера
Перед проектированием выясняют материал и состояние стены: бетон, полнотелый или пустотелый кирпич, газобетон и гипсовые плиты требуют разных решений. Важны прочность, трещины, пустоты, толщина элемента, расстояния до края и между креплениями. Для бетона применяют подходящий механический или химический анкер; для пустотелой кладки и газобетона нужны системы, рассчитанные именно на такое основание. Универсальный дюбель не заменяет расчёт анкеровки в несущем материале.
Что проверить до назначения крепежа
Сверьте расчётную нагрузку с техническими данными крепёжной системы для конкретного основания. Несущая способность зависит от глубины заделки, диаметра отверстия, расстояния до края, шага анкеров и качества монтажа. Для неизвестной или неоднородной кладки проектировщик может предусмотреть испытания на вырыв на объекте. Результат одного испытания не следует автоматически переносить на всю стену без оценки её состояния и разброса характеристик.
Порядок проектной проверки
До монтажа зафиксируйте исходные данные и проверьте не только прочность анкера, но и работу основания в зоне заделки. Для фасадных систем отдельно согласуют несущие кронштейны, анкеровку подсистемы и тарельчатый крепёж утеплителя: у этих элементов разные функции.
Монтажные условия влияют на
результат расчёта
Даже правильно выбранный анкер не обеспечит расчётную работу при неверном монтаже. Отверстие сверлят способом, допустимым для основания, очищают от пыли, а крепёж устанавливают на заданную глубину. Для химического анкера соблюдают инструкцию по очистке, дозированию состава, температуре и времени отверждения. Зимний химический анкер или состав для низких температур применяют только в пределах условий, указанных производителем. Нельзя размещать крепление в шве кладки, если это не предусмотрено проектом.
Что учесть в проекте фасада
Для СФТК проверяют крепёж для утеплителя по типу основания и толщине теплоизоляции; дюбель тарельчатый удерживает плиты, но не заменяет анкеровку тяжёлых элементов. В НФС отдельно рассчитывают фасадный крепёж кронштейнов и соединений подсистемы с несущей стеной. Проект должен содержать тип крепежа, схему расположения, глубину заделки и требования к монтажу. Если фактическое основание отличается от указанного, решение пересматривают до установки, а не компенсируют расхождение произвольным увеличением числа дюбелей.
