Как установить кондиционер на стену: какой крепёж нужен для наружного блока

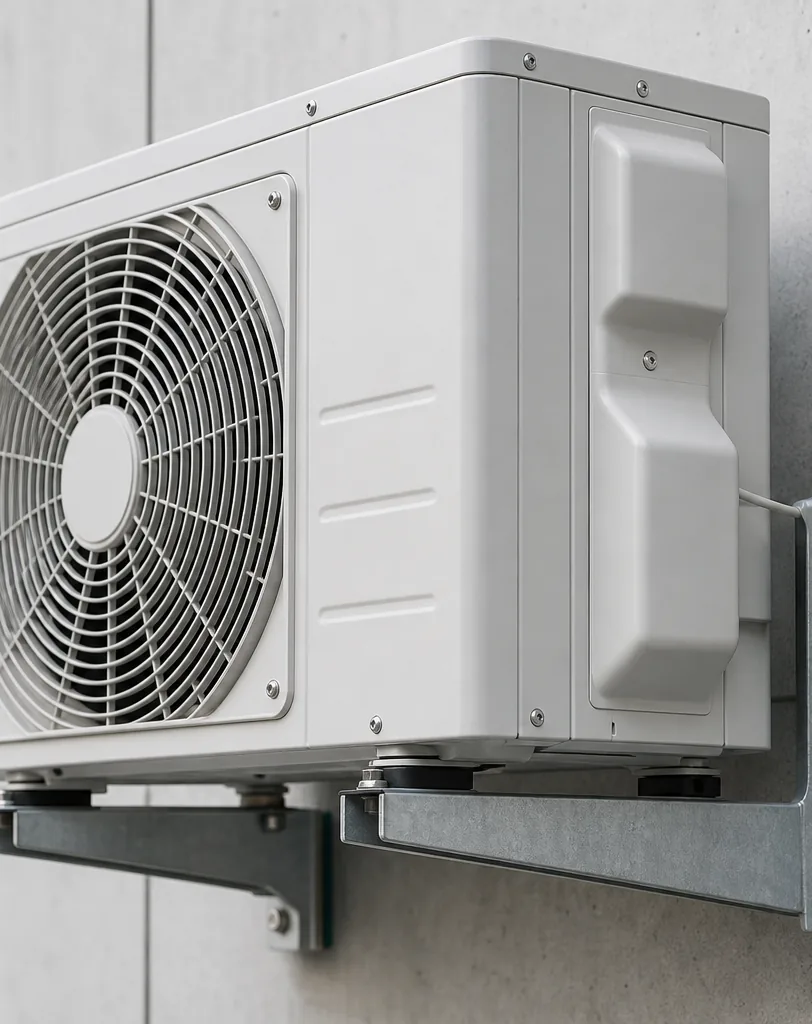

Нагрузки на крепёж наружного блока
Наружный блок сплит-системы весит 25–60 кг и работает под вибрацией компрессора и ветровым давлением до 600 Па. Статического удержания массы недостаточно: крепёж испытывает знакопеременные усилия, которые постепенно разрыхляют материал вокруг точки закрепления. Производители указывают минимальный диаметр и глубину анкеровки, которые нельзя уменьшать без пересчёта узла.
Какие нормативы учитывать
Общие требования к монтажу санитарно-технического оборудования изложены в СП 73.13330.2016, а правила закрепления конструкций к стенам — в СП 70.13330.2012.
СП 73.13330.2016
Внутренние санитарно-технические системы зданий.
СП 70.13330.2012
Несущие и ограждающие конструкции. Правила закрепления.
При выборе дюбеля или анкера ориентируются на конкретный тип материала стены и его прочностные характеристики, а не на универсальное решение.
Подбор по материалу стены
В плотный бетон и полнотелый кирпич устанавливают механический анкер с распорным конусом или распорный дюбель увеличенного диаметра. В пустотелый кирпич, газобетон и керамзитобетон — химический анкер с перфорированной шпилькой либо рамный анкер. В ячеистых стенах распор раскалывает материал вокруг отверстия и теряет несущую способность.
- Минимальная глубина анкеровки: 60 мм для бетона, 80 мм для газобетона;
- Диаметр шпильки от М8 для блоков массой до 40 кг, М10 для более тяжёлых;
- Не менее четырёх точек крепления на каждом кронштейне.

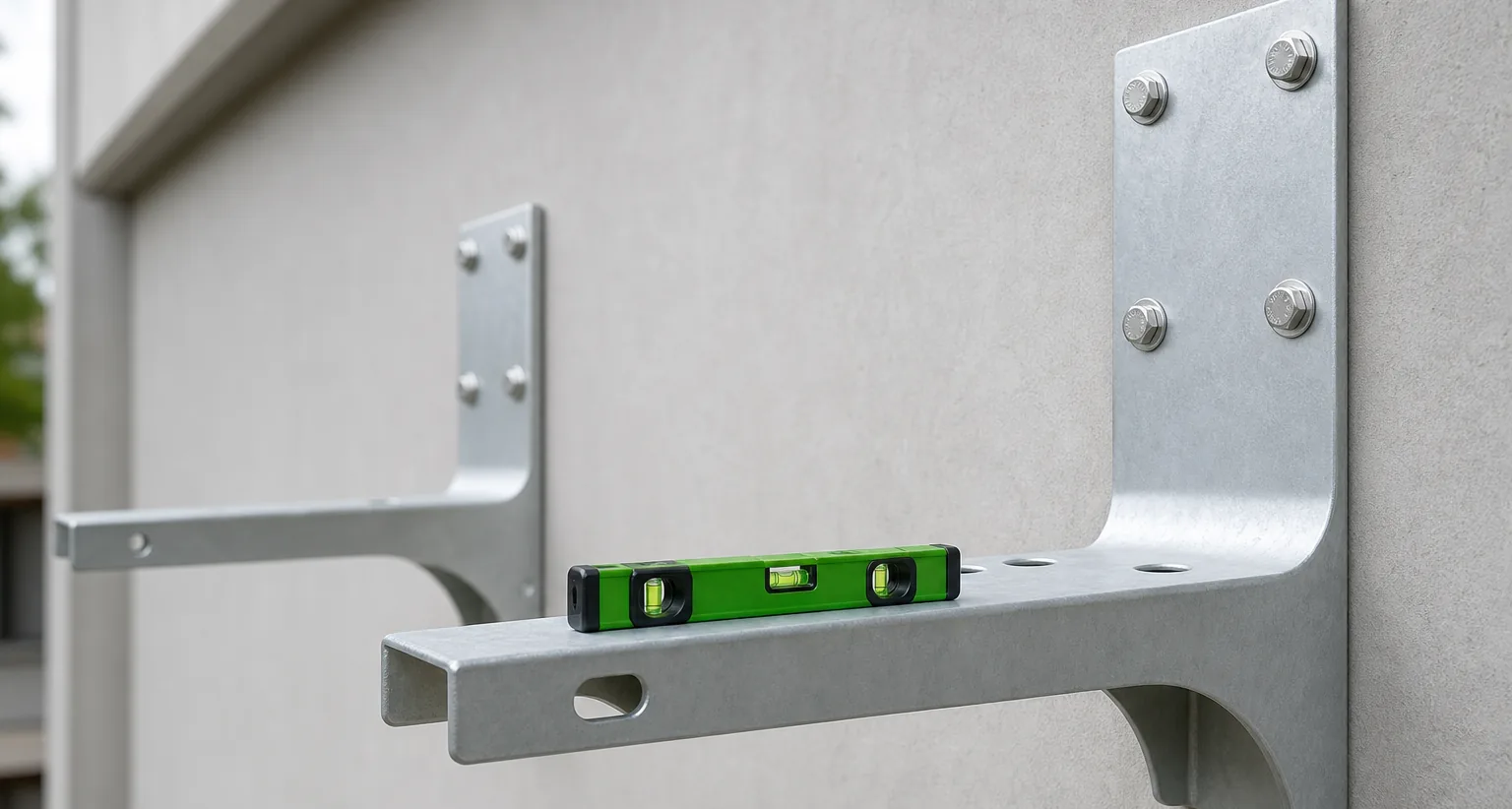

Вылет кронштейна определяет нагрузку
Кронштейн работает как консоль: чем больше расстояние от стены до центра тяжести блока, тем выше изгибающий момент и усилие на отрыв анкера. При вылете 400–500 мм нагрузка на крепёж увеличивается в 3–5 раз.
Требования
к крепежу
На кронштейне наружного блока крепёж несёт сдвиг и отрыв одновременно. Для надёжной работы узла необходимо:
- Однородное распределение нагрузки по глубине заделки;
- Сопротивление вибрационному расшатыванию;
- Коррозионная стойкость для уличных условий.
Частая ошибка при монтаже
Пластиковый дюбель из комплекта или универсальный распорный анкер в газобетонной стене. Пластик ползёт под нагрузкой, а распор разрушает ячеистую структуру. Через один–два сезона появляется люфт, вибрационный шум и трещины вокруг крепёжного отверстия.

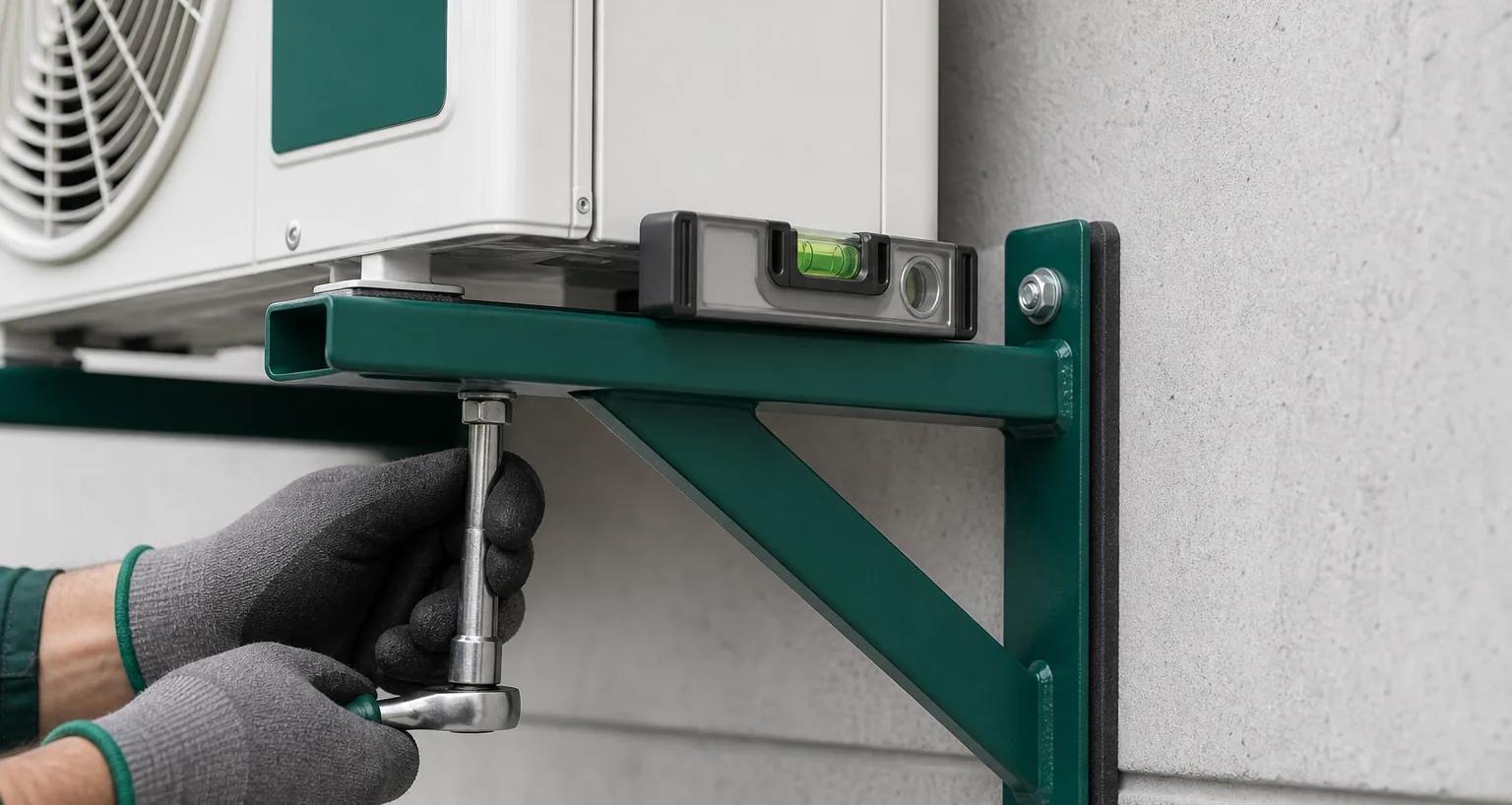

Как выбрать крепёж для наружного блока
Подбор выполняют последовательно, не пропуская ни один шаг.
Когда крепление
в стену невозможно
Тонкая ненесущая перегородка или вентфасадная обшивка не обеспечивают требуемую глубину анкеровки. Просверлить такой материал и закрепить анкер — значит получить разрушение узла и риск падения блока.
Альтернативные решения
Крепят к парапету сквозными шпильками с опорными пластинами, применяют напольные подставки с фиксацией к плите перекрытия или несущие рамы с опиранием в нескольких точках на капитальную конструкцию.
Согласование с Fiksar
Тип материала, масса блока и вылет кронштейна определяют диаметр, глубину и вид анкера. Химический анкер для газобетона или фасадный анкер для пустотелого кирпича формирует равномерное распределение нагрузки по всей глубине отверстия и исключает локальное раскалывание, характерное для распорных решений. Ошибка в подборе приводит к трещинам, люфту и замене подвески.
