Как выбрать длину дюбеля и самореза под толщину закрепляемого материала
Базовый принцип расчёта длины дюбеля

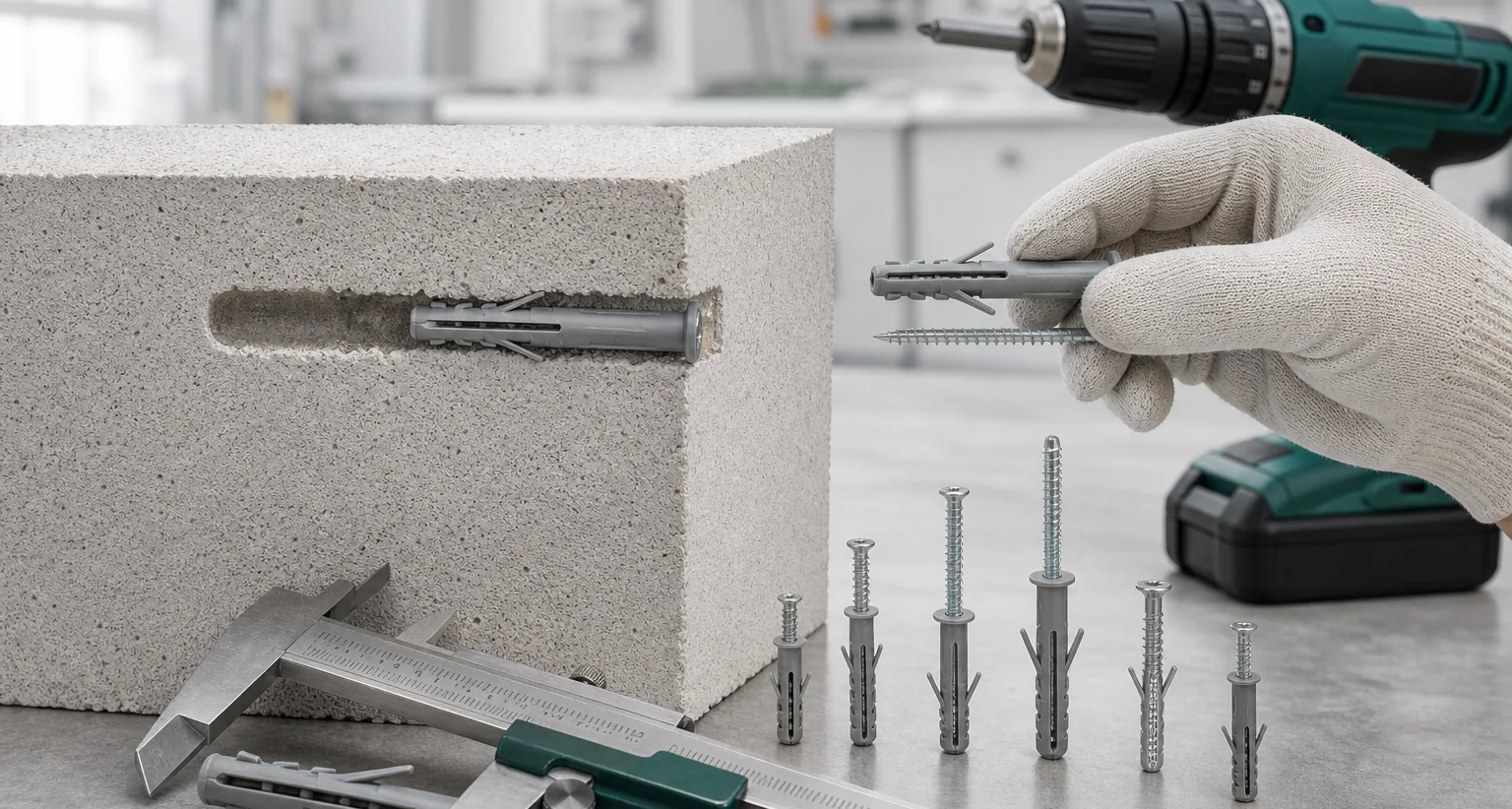

Длину дюбеля не выбирают «с запасом на всякий случай». Недостаточная длина ведёт к вырыванию крепления при рабочей нагрузке, избыточная — к неполному раскрытию распорной зоны и потере несущей способности. Базовая формула: длина дюбеля равна толщине закрепляемого материала плюс минимальная глубина анкеровки в несущем основании. При этом важно различать общую длину дюбеля и его эффективную заделку, поскольку распорная зона работает не по всей длине, а в нижней части оболочки.
Минимальная глубина анкеровки по типу основания
Глубина заделки зависит от плотности и структуры материала стены и определяется технической документацией производителя дюбеля. Ориентировочные минимальные значения для распорных и рамных дюбелей: в бетоне — от 40 до 70 мм, в полнотелом кирпиче — от 55 до 80 мм, в пустотелом кирпиче — от 90 до 110 мм, в газобетоне — от 85 до 130 мм. Для гипсовых и газосиликатных плит применяют анкеры с увеличенной зоной раскрытия и глубиной заделки до 90–120 мм. Точные значения для конкретной модели указаны в техническом свидетельстве на крепёж.
Как подобрать длину самореза к дюбелю
Саморез или шуруп подбирают так, чтобы его резьба проходила сквозь закрепляемый материал и входила в дюбельную оболочку на длину, обеспечивающую полный распор. Если саморез короче толщины материала плюс половины рабочей части дюбеля, распорная зона не раскроется и крепление не наберёт проектную несущую способность. На практике выбирают саморез длиннее дюбеля на 10–20 мм, следя за тем, чтобы общая длина не превышала глубину высверленного отверстия.
Типичная ошибка при подборе тарельчатого крепежа

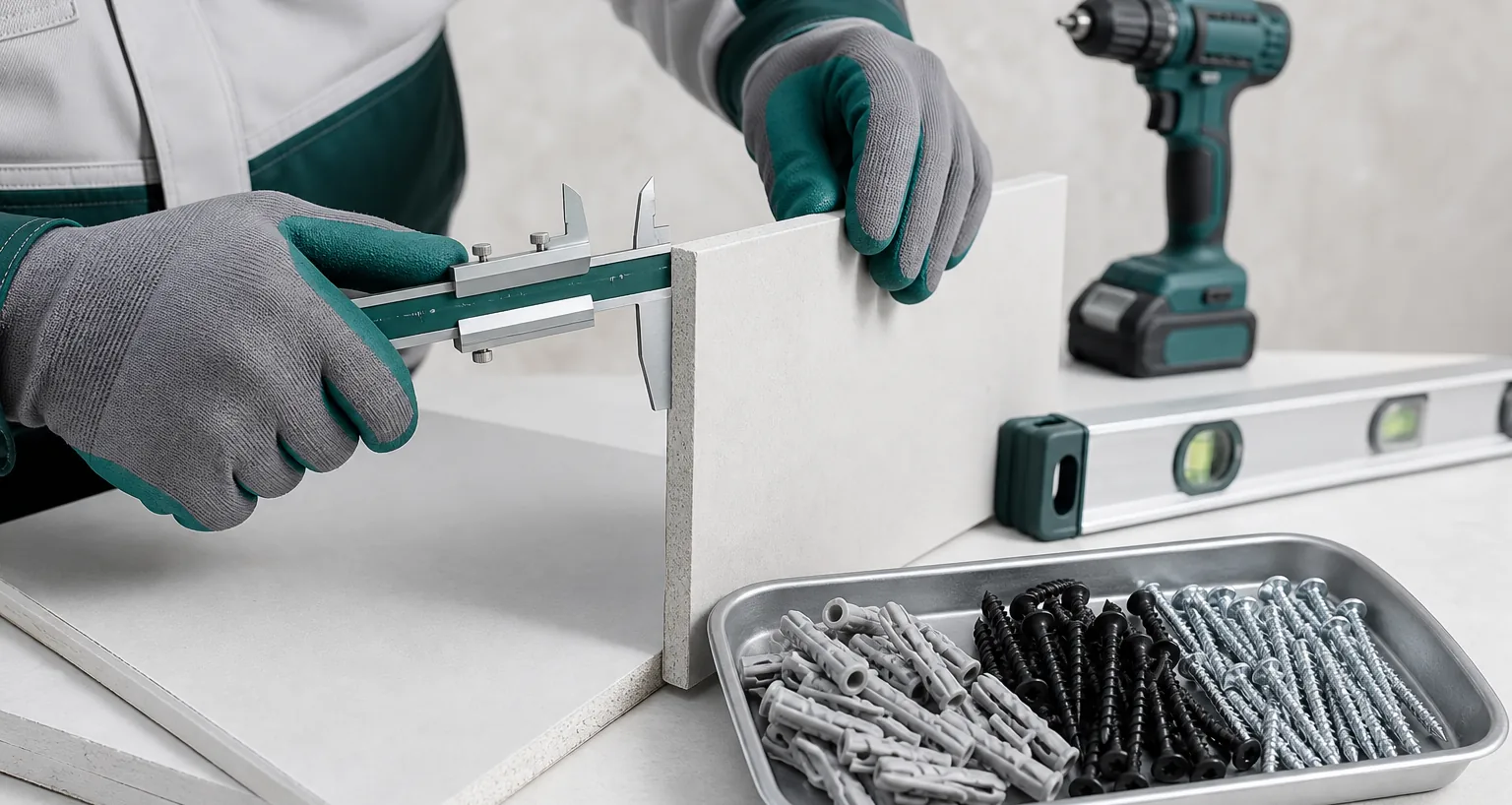

При монтаже теплоизоляции выбирают дюбель по толщине утеплителя, игнорируя материал основания. Для закрепления 100-миллиметровой плиты минеральной ваты к газобетону требуется дюбель 100 + 85 = 185 мм, ближайший типоразмер — 190 или 200 мм. Если использовать 120-миллиметровый дюбель, он войдёт в газобетон на 20 мм и не создаст достаточного распора: плита удерживается только трением тарельчатой шляпки и со временем сползает под собственным весом и ветровой нагрузкой.
Последовательность подбора длины крепежа
Глубина отверстия имеет практическое значение. Если сверло прошло недостаточную глубину, дюбель не сядет заподлицо, и при забивании гвоздя или вкручивании самореза распорная оболочка деформируется до выхода из стены. Для пустотелых оснований и газобетона добавляют ещё 5 мм к расчётной глубине сверления, так как пыль из пор уменьшает эффективный диаметр отверстия.

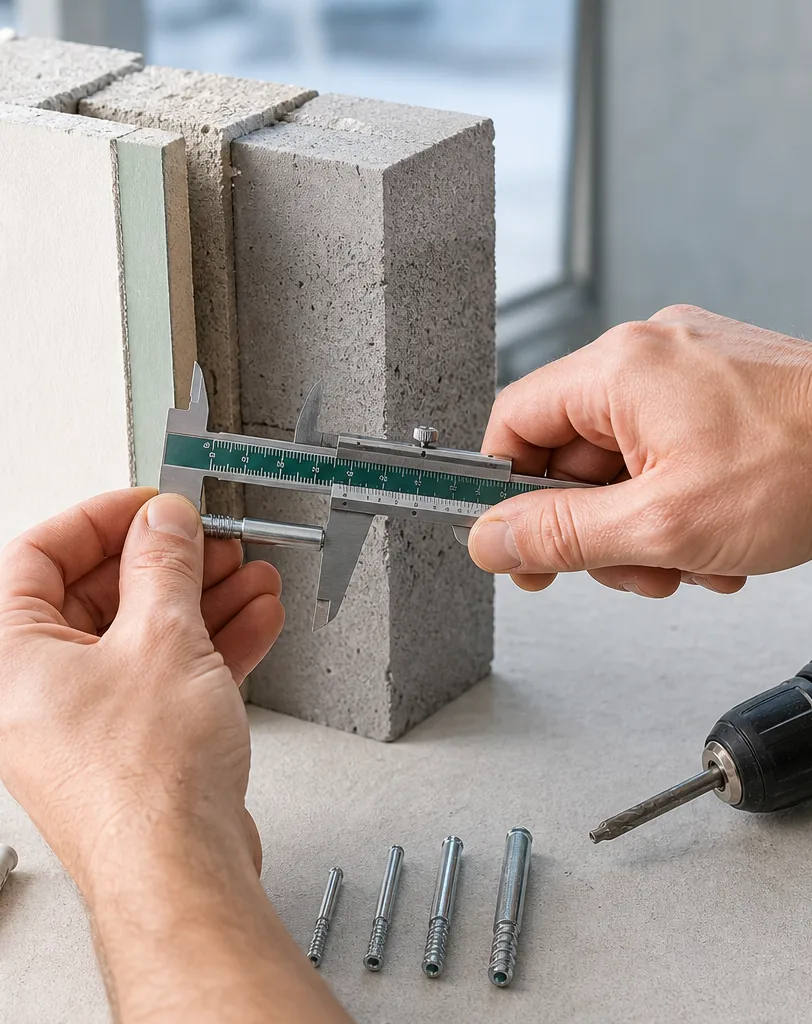

При монтаже СФТК и навесных фасадных систем действуют те же правила, но добавляется фактор многокомпонентности пакета. Тарельчатый дюбель выбирают по сумме: толщина утеплителя, толщина клеевого слоя с армирующей сеткой и глубина анкеровки в стене. Для НФС применяют фасадные анкеры с резьбовой шпилькой, длина которой зависит от вылета кронштейна, толщины направляющего профиля и облицовки.
Избыточная длина не улучшает крепление и затрудняет монтаж, а недостаточная создаёт скрытый дефект, проявляющийся через месяцы эксплуатации. В обоих случаях проверка по расчётной формуле перед закупкой исключает переделки на площадке.
