Как закрепить электрическую проводку на стене: виды монтажного крепежа
Почему крепёж для проводки нельзя выбирать «на глаз»
Открытая и скрытая электропроводка держится на стене не сама по себе, а на дюбелях, клипсах и скобах, подобранных под конкретное основание. Ошибка в выборе крепежа приводит к провисанию кабеля, вырыву дюбеля из бетона или газобетона, повреждению изоляции проводов и, в худшем случае, к короткому замыканию. Материал стены, вес кабельной трассы, способ прокладки и условия эксплуатации — вот параметры, которые определяют тип крепежа, а не привычка «что было в магазине».
Какие нормативные документы регламентируют крепление проводки
Требования к способам прокладки и закреплению электропроводки устанавливают Правила устройства электроустановок (ПУЭ, глава 2.1) и СП 76.13330.2016 «Электротехнические устройства». Документы регламентируют шаг крепления кабеля, допустимое провисание, требования к негорючести элементов крепежа во взрывоопасных и пожароопасных зонах, а также способы прокладки по различным типам оснований.
ПУЭ, глава 2.1
Правила устройства электроустановок. Требования к прокладке и креплению проводов и кабелей.
СП 76.13330.2016
Электротехнические устройства. Нормы прокладки кабельных линий и крепления оборудования.
Выбор конкретного изделия крепежа зависит от способа прокладки — открытая проводка по стене, укладка в кабель-канал, гофру или трубу — а также от материала основания: монолитный бетон, кирпичная кладка, газобетон, гипсокартон или пеноблок. Универсального крепежа, одинаково надёжного на любом основании, не существует.

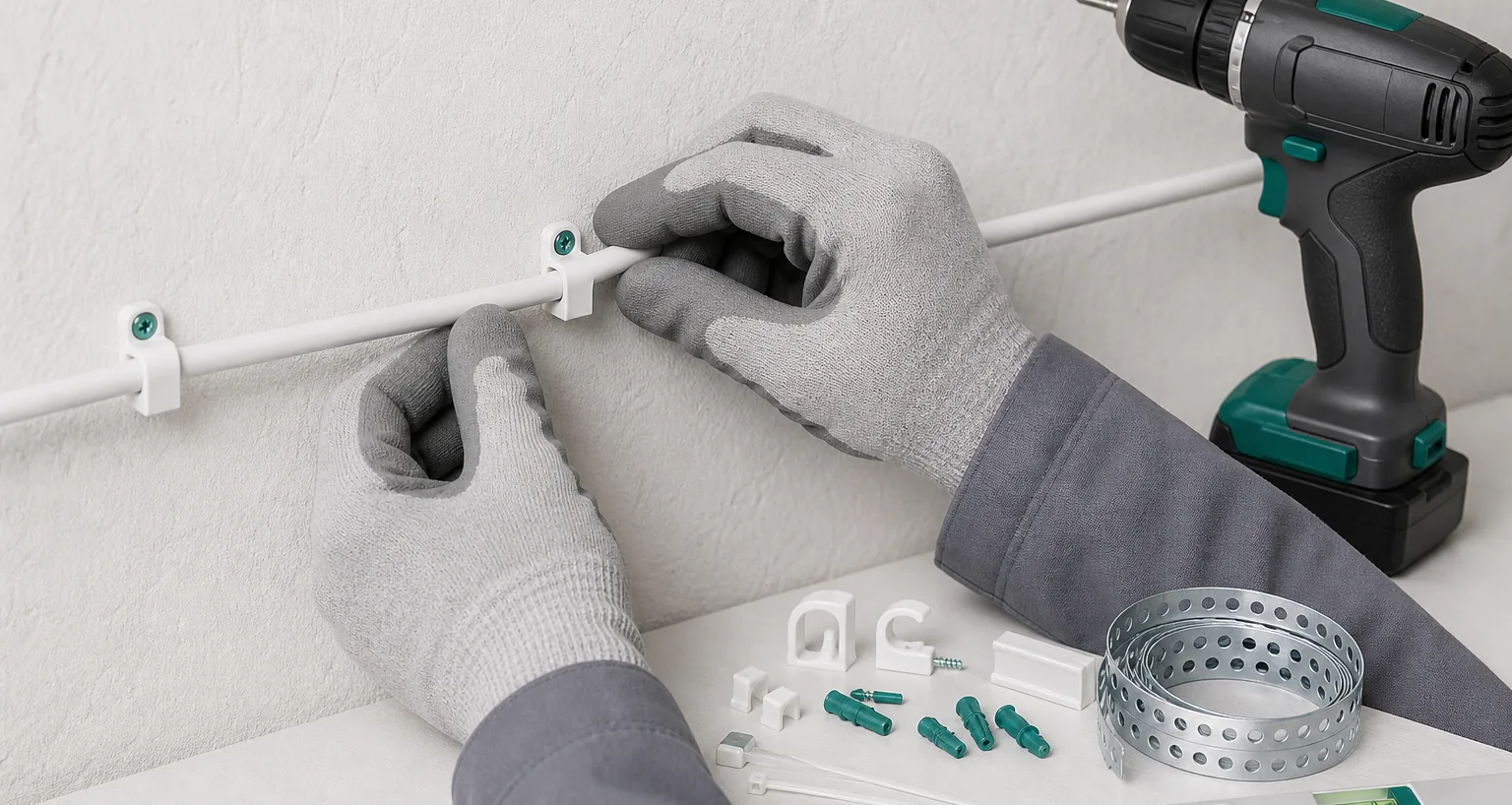

Основные виды крепежа для электропроводки
- дюбель-гвоздь (ДГ) — для монтажа скоб и клипс на бетоне и кирпиче;
- дюбель-хомут (клипса) — фиксирует одиночный кабель или пучок проводов на стене;
- монтажная скоба с саморезом — для плоского и круглого кабеля открытой прокладки;
- универсальный нейлоновый дюбель под саморез — для крепления кабель-каналов и коробов;
- дюбель для гипсовых плит — для перегородок из ГКЛ и пазогребневых блоков;
- анкер для газобетона — для тяжёлых распределительных коробов и щитков на ячеистом бетоне.
Как подобрать крепёж под основание
На монолитном бетоне и полнотелом кирпиче основой крепления служит дюбель-гвоздь: пластиковая гильза с забиваемым или закручиваемым металлическим стержнем удерживает клипсу или скобу без дополнительного раскрытия отверстия. Для более тяжёлых узлов — распределительных коробок, щитков, крупных кабель-каналов — применяют универсальный дюбель под саморез, который допускает демонтаж и повторную установку.
Газобетон и пенобетон требуют отдельного решения: пористая структура материала не удерживает стандартный дюбель-гвоздь, поэтому используют анкер для газобетона с увеличенной площадью распора или винтовой анкер, который вкручивается без разрушения стенок пор. Для гипсокартонных перегородок и пазогребневых плит подходит дюбель для гипсовых плит с раскрывающимися лепестками — он распределяет нагрузку по внутренней поверхности листа, а не только в точке отверстия.
Как рассчитать шаг крепления кабеля
Расстояние между точками фиксации зависит от сечения и веса кабеля, способа прокладки и материала основания. На горизонтальных участках открытой проводки клипсы и скобы устанавливают чаще, чем на вертикальных, чтобы исключить провисание. Кабель-каналы и гофру закрепляют дюбелями с шагом, который не даёт коробу отходить от стены на изгибах и в местах поворота трассы. Слишком редкий шаг создаёт риск провисания и повреждения изоляции, слишком частый увеличивает расход крепежа без технической необходимости.

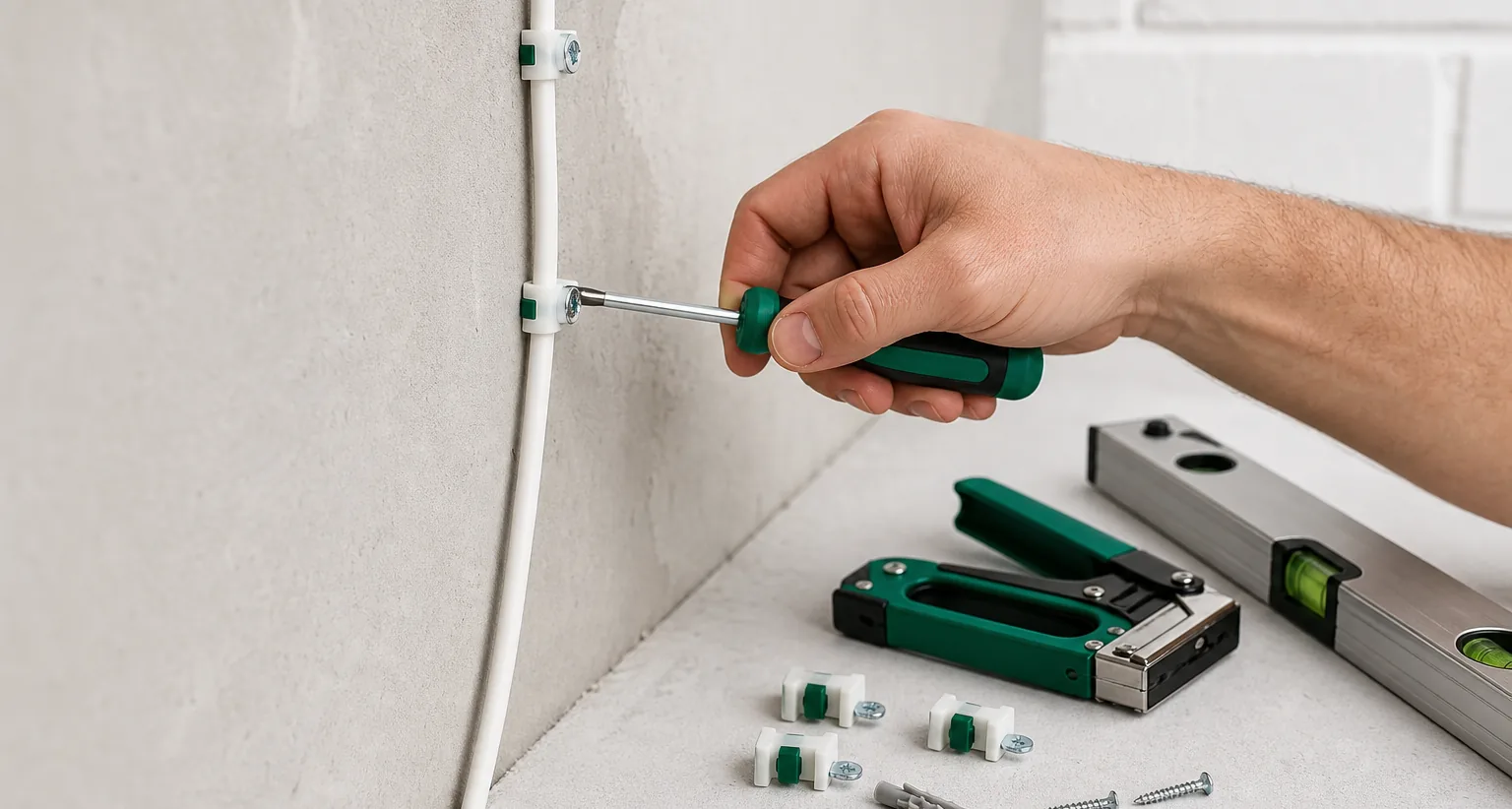

Как закрепить проводку по шагам

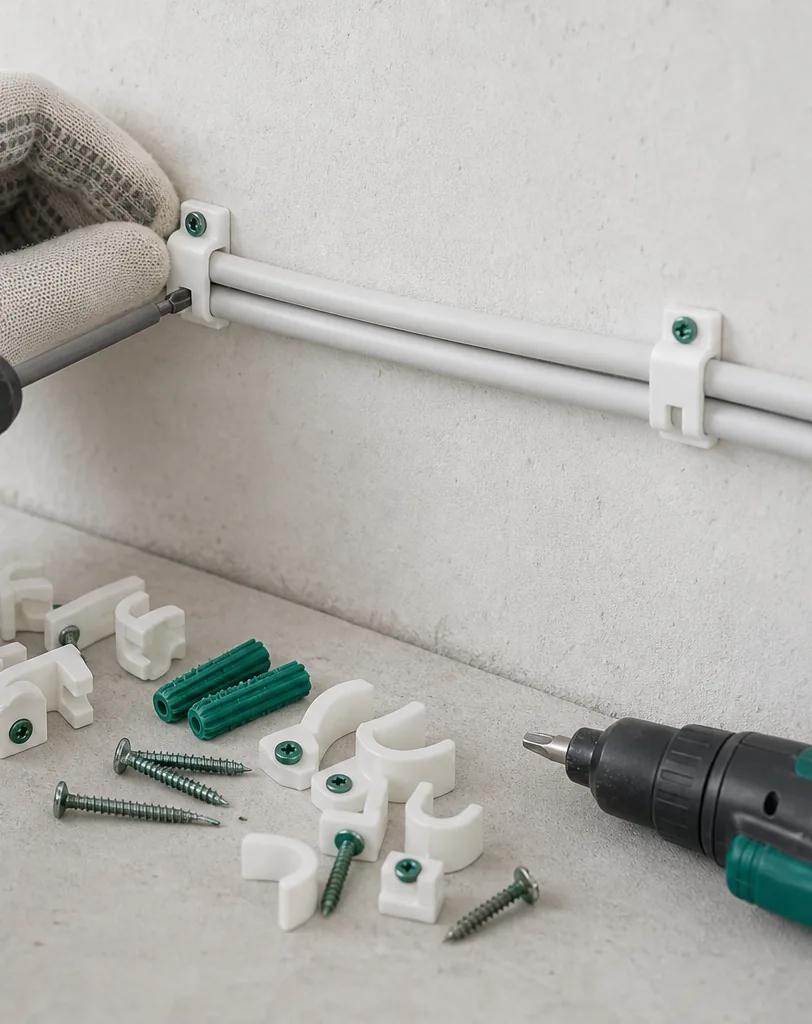

Крепёж Fiksar для инженерных систем
Электромонтаж редко ограничивается одним видом крепежа: на объекте одновременно нужны дюбель-гвозди для клипс на бетоне, универсальные нейлоновые дюбели для коробов и анкеры для узлов на газобетоне или гипсовых перегородках. Применение крепежа без подтверждённых характеристик увеличивает риск отказа соединения под нагрузкой или при перепаде температур, особенно если короба и щитки монтируются на фасаде или в неотапливаемых помещениях.
Что важно при выборе крепежа для проводки
Для помещений с высокой влажностью и для наружного монтажа крепёж подбирают с учётом коррозионной стойкости металлического элемента. Для распределительных щитков и тяжёлых коробов важна не только несущая способность дюбеля, но и глубина его заделки в основание — она определяет фактическую нагрузку, которую способен выдержать узел. «Фиксар» поставляет дюбель-гвозди, универсальные нейлоновые дюбели, анкеры для газобетона и гипсовых плит с техническими свидетельствами Минстроя РФ — это позволяет закладывать в проект крепёж с подтверждёнными характеристиками для конкретного основания и нагрузки.
