Как закрепить кабель-канал на стене своими руками: бетон, кирпич и другие основания
Почему основание определяет выбор крепежа
Кабель-канал — лёгкое изделие, но ошибка в выборе крепежа приводит к тому, что короб отходит от стены, деформируется или вырывается вместе с дюбелем. Причина почти всегда одна: крепёж подобран без учёта материала основания. Бетон монолитного перекрытия, полнотелый кирпич, пустотелый блок и газобетон ведут себя принципиально по-разному под нагрузкой на вырыв. Поэтому до разметки нужно точно установить, с чем предстоит работать, и только после этого выбирать тип дюбеля и диаметр сверла.
Инструмент и разметка

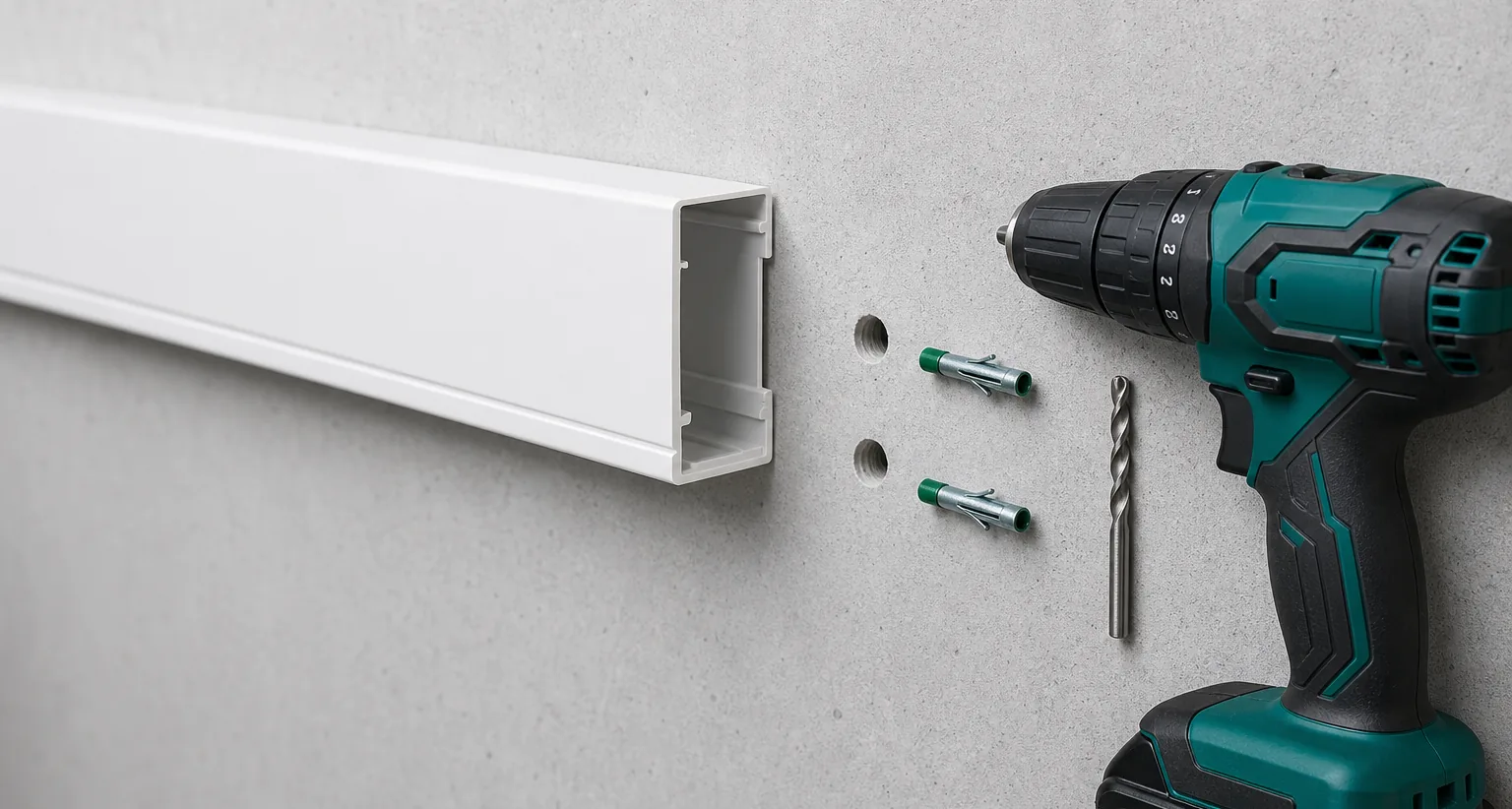

Перед сверлением убедитесь, что в зоне монтажа нет скрытой проводки и арматуры — используйте детектор. Разметьте ось трассы, приложите крышку канала и отметьте точки крепления: шаг не более 500 мм для каналов шириной до 40 мм и не более 400 мм для широких коробов. На углах и в точках разветвления — обязательные дополнительные точки. Для сверления по бетону и кирпичу используют победитовые свёрла или бур SDS; по газобетону — обычное спиральное сверло без удара, чтобы не раскрошить ячеистую структуру.
Крепёж по типу
основания
Для каждого основания существует свой оптимальный тип дюбеля. Универсальный нейлоновый дюбель подходит для плотного бетона и полнотелого кирпича при глубине заделки от 40 мм. В пустотелых материалах — пустотелом кирпиче, блоках — он не раскрывается корректно: нужен дюбель с зонтичным или складным анкерным элементом, который распирается за перегородкой пустоты. Газобетон и пенобетон требуют специального анкера для ячеистых оснований с увеличенной зоной распора или большим шагом резьбы — стандартный дюбель просто проворачивается в мягкой структуре. Для монтажа на гипсовых плитах и гипсокартоне применяют анкеры для гипсовых плит с раскрывающимися лепестками.
- Бетон монолитный — универсальный дюбель ∅6–8 мм, глубина заделки от 40 мм;
- Полнотелый кирпич — дюбель-гвоздь ∅6 мм с ударным монтажом или нейлоновый дюбель под шуруп;
- Пустотелый кирпич и блоки — дюбель с зонтичным раскрытием за стенкой пустоты;
- Газобетон и пенобетон — анкер для газобетона с увеличенным шагом резьбы или химический анкер;
- Гипсокартон и гипсовые плиты — анкер для гипсовых плит с раскрывающимися лепестками.
Когда нужен химический анкер
В слабых или трещиноватых основаниях — газобетоне низкой плотности, старом кирпиче, ракушечнике — механический дюбель не обеспечивает надёжного удержания. Химический анкер на эпоксидной или винилэстеровой основе заполняет поры и микротрещины, создавая монолитное соединение без распорного давления. Это актуально и при малом расстоянии между точками крепления, где распорный дюбель может расколоть основание. При монтаже в условиях низких температур используют зимний химический анкер, сохраняющий рабочие характеристики при отрицательных значениях.

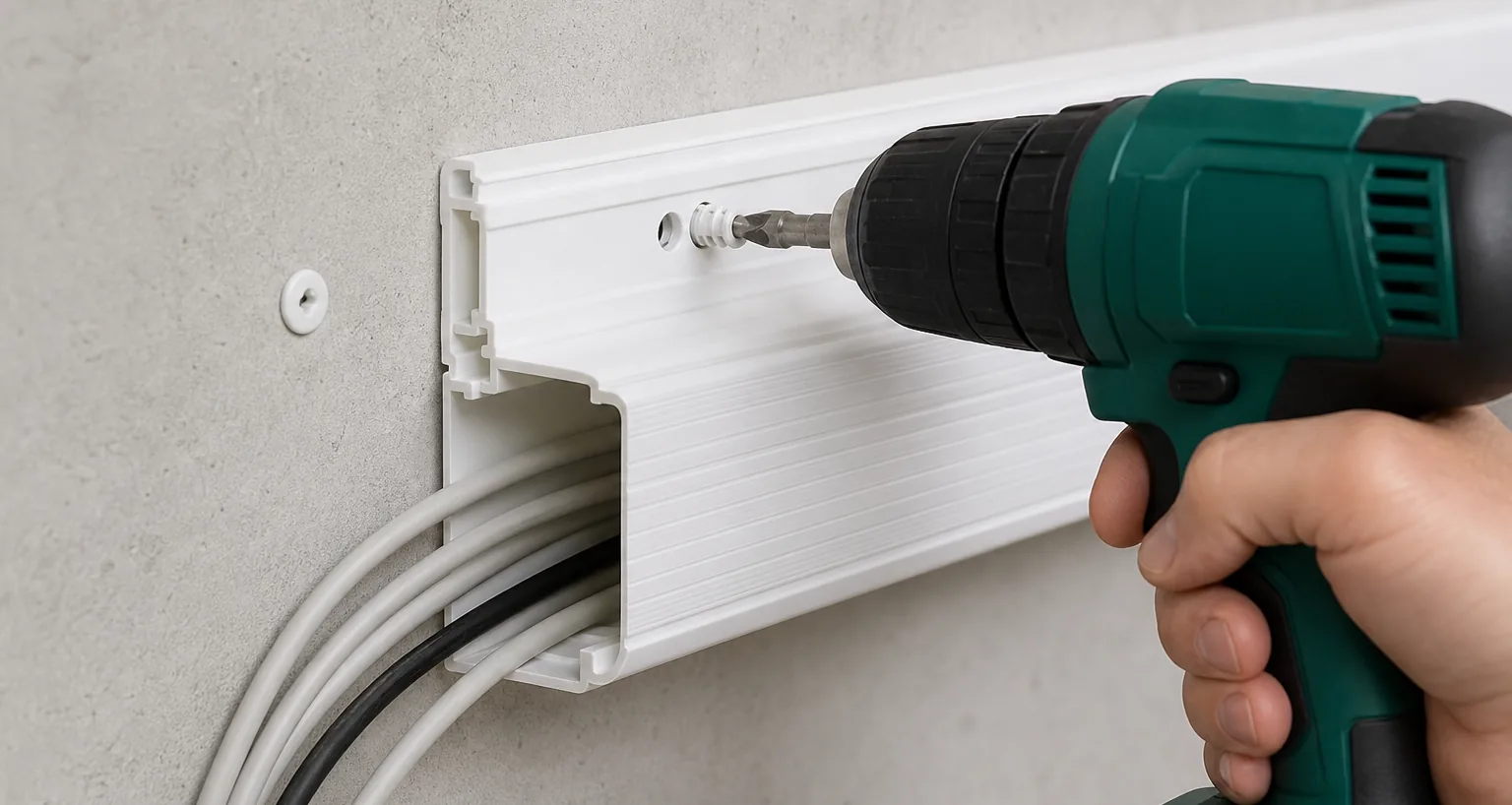

Порядок монтажа
шаг за шагом
Типичные ошибки при монтаже
Самая частая — использование ударного сверления в газобетоне и пустотелом кирпиче. Удар разрушает структуру вокруг отверстия, и дюбель держится только за осыпавшийся материал. Вторая ошибка — неправильный диаметр сверла: отверстие на 1 мм шире нужного даёт дюбелю проворачиваться. Третья — слишком малая глубина заделки: для нейлонового дюбеля минимум составляет 40 мм в плотном материале, в слабых основаниях — больше. Наконец, нельзя располагать точки крепления вплотную к стыкам кирпичной кладки: раствор в шве значительно мягче тела кирпича и не удержит распорный элемент.
Наружная прокладка и влажные помещения
На фасаде и в помещениях с повышенной влажностью кабель-канал крепят на дюбелях из нейлона, устойчивого к УФ и влаге, либо применяют крепёж из нержавеющей стали. В системах фасадного крепежа, где кабель-канал сопровождает инженерные коммуникации вдоль вентилируемого фасада, точки крепления должны располагаться в несущем основании, а не в слое утеплителя. Фасадный дюбель в этом случае проходит сквозь теплоизоляцию и фиксируется непосредственно в стене: глубина заделки отсчитывается от поверхности несущего слоя, а не от наружной плоскости утеплителя. Это принципиальное отличие наружного монтажа от внутреннего.

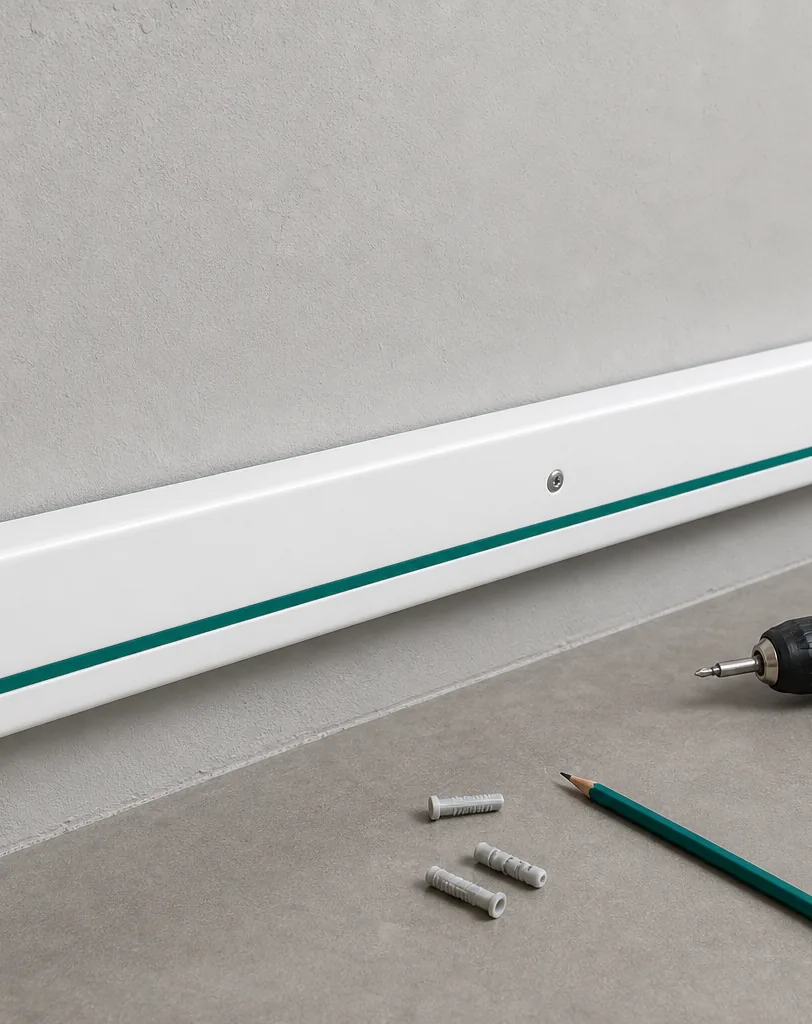

Как убедиться в надёжности крепления
После монтажа каждой секции проверьте крепёж вручную: кабель-канал не должен смещаться поперёк стены или отходить от неё при умеренном усилии. Если дюбель проворачивается или «ходит» при лёгком нажатии — точку нужно переделать: рядом просверлить новое отверстие и использовать дюбель большего диаметра или химический анкер. Не закрывайте крышку до проверки всех точек: переделывать закрытый канал значительно сложнее. Правильно подобранный крепёж фиксирует кабель-канал один раз и на весь срок службы электрики.
