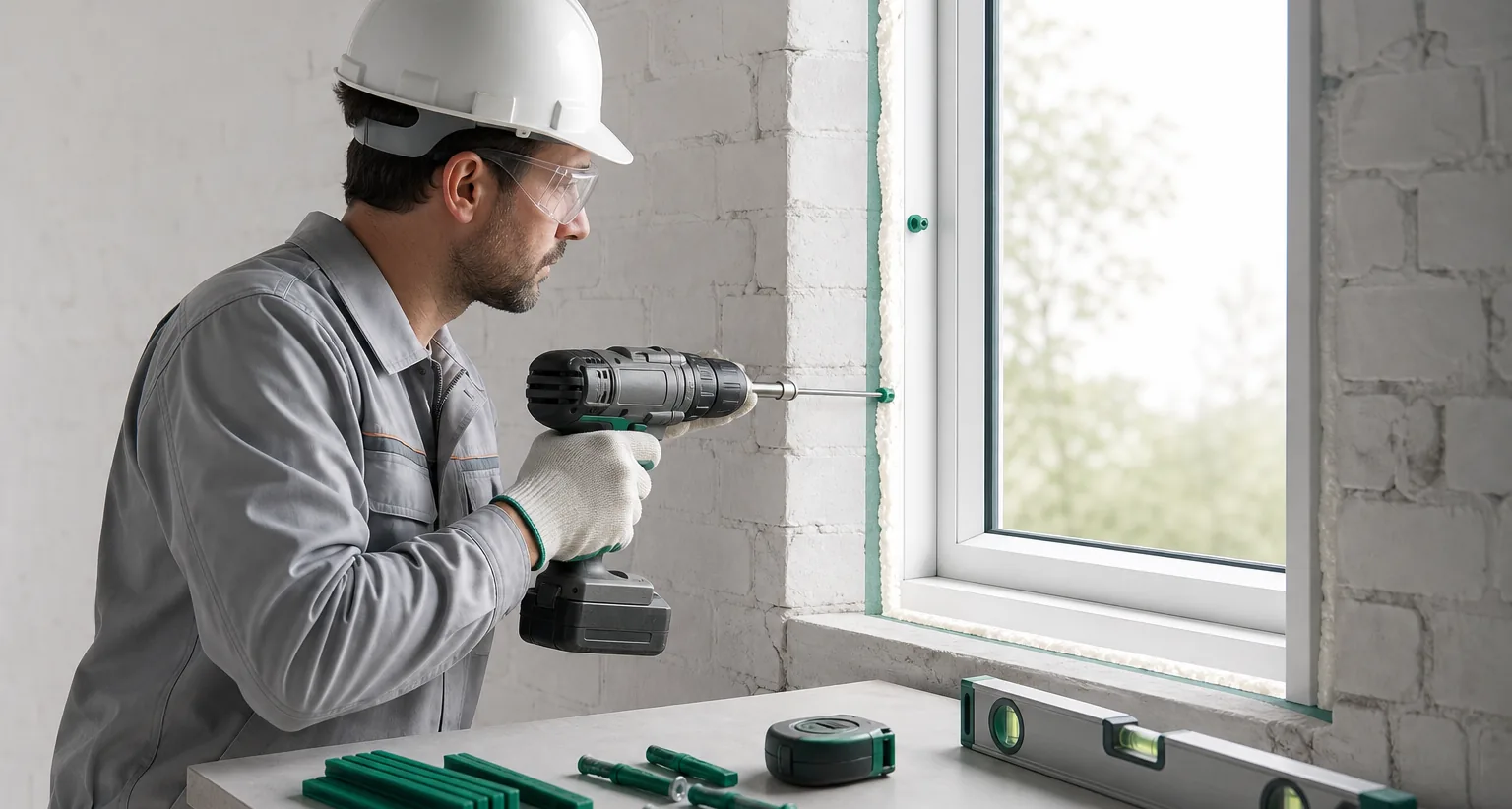

Как закрепить оконную раму: рамные дюбели, анкеры и особенности монтажа
Почему крепёж для окна выбирают по расчёту, а не по привычке
На практике монтажники нередко ставят один и тот же дюбель независимо от основания, хотя бетон, кирпич, газобетон и гипсовая плита воспринимают нагрузку от оконного блока по-разному. Несоответствие крепежа материалу стены приводит к продавливанию отверстия, вырыву анкера под ветровой нагрузкой и постепенной деформации рамы. Выбор рамного дюбеля или анкера должен основываться на несущей способности основания, весе стеклопакета и условиях эксплуатации узла.
Какие документы регламентируют крепление окон
Требования к монтажным швам и узлам примыкания оконных блоков к стеновым проёмам устанавливает ГОСТ 30971-2024. Общие технические требования к самим конструкциям и их узлам крепления приведены в ГОСТ Р 56926-2016.
ГОСТ 30971-2024
Требования к монтажным швам узлов примыкания оконных блоков к стеновым проёмам.
ГОСТ Р 56926-2016
Общие технические требования к оконным и балконным блокам и их узлам крепления.
Крепёж без подтверждённых технических характеристик — несущей способности, глубины заделки, минимального расстояния от края основания — не позволяет достоверно оценить надёжность узла крепления оконной рамы.
Какие нагрузки воспринимает крепёж рамы
При выборе дюбеля или анкера учитывают комплекс нагрузок, действующих на узел крепления в течение всего срока эксплуатации окна:
- собственный вес оконного блока со стеклопакетом;
- ветровая нагрузка, действующая на плоскость окна;
- усилия при открывании и закрывании створок;
- температурные деформации рамы и монтажного шва.
Из чего складывается
крепление оконной рамы

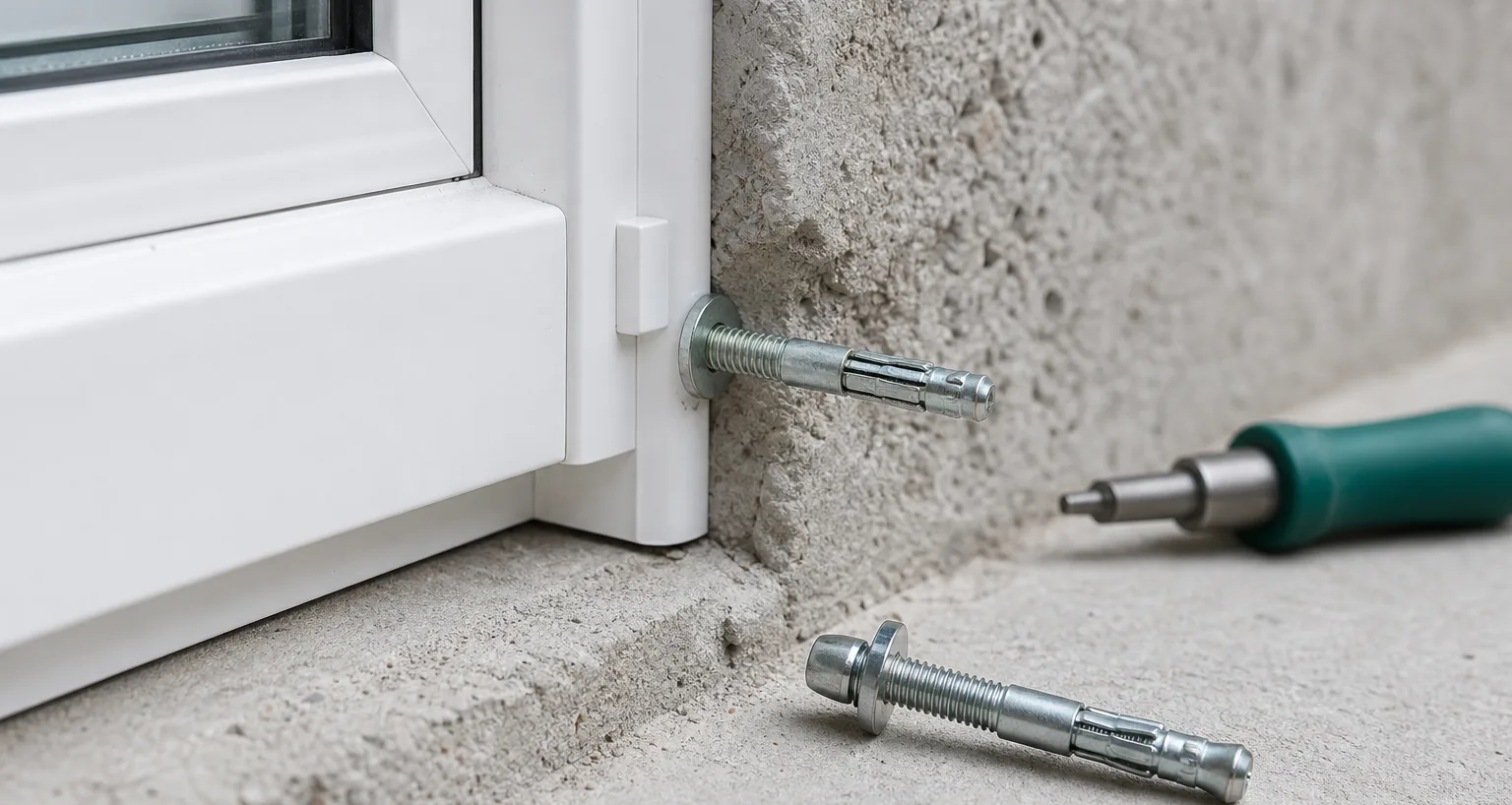

Узел крепления оконного блока к проёму включает несколько типов изделий, которые применяют по отдельности или в комбинации в зависимости от конструкции окна и материала стены:
- рамный дюбель (дюбель-гвоздь) — крепление через профиль в бетон или кирпич;
- анкерная пластина — скрытый монтаж без сверления коробки;
- анкерный шуруп — несущие основания повышенной прочности;
- химический анкер — ячеистый бетон и облегчённые конструкции.
Почему монтажная пена не заменяет крепёж
Монтажная пена герметизирует шов и компенсирует линейные деформации, но не рассчитана на восприятие нагрузок от веса рамы и ветра. Механическое крепление дюбелями или анкерами выполняется независимо от материала и толщины монтажного шва — это несущий элемент узла, а не дополнение к пене.
Как выбрать крепёж под материал основания
Особенности монтажа и типичные
ошибки
Шаг установки крепежа по периметру рамы обычно не превышает 700 мм, а расстояние от угла коробки до первой точки крепления — 150–180 мм. Дополнительные точки предусматривают в зоне импоста и рядом с петлями, где сосредоточена основная нагрузка.

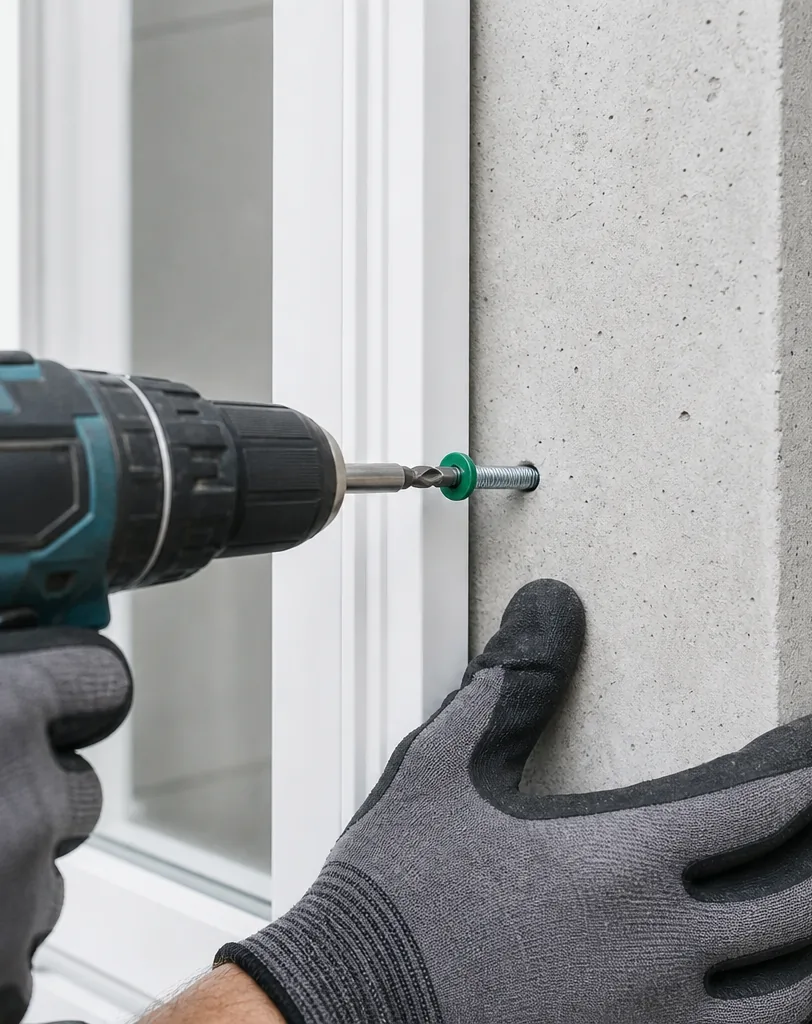

Глубина сверления и момент затяжки
Отверстие в основании сверлят на глубину, превышающую длину дюбеля на 5–10 мм, и очищают от пыли перед установкой крепежа — остаточная пыль снижает несущую способность анкера в бетоне и газобетоне. Затяжку выполняют без чрезмерного усилия: избыточный момент деформирует профиль рамы и нарушает геометрию открывания створок.
Типичные ошибки монтажа
К распространённым ошибкам относят сокращение числа точек крепления для экономии времени, установку дюбеля в шов кладки вместо тела кирпича, применение крепежа без учёта материала стены и отсутствие дополнительного крепления в зоне импоста у окон с большой площадью створки. Корректный выбор рамного дюбеля или анкера с подтверждёнными характеристиками остаётся основой надёжного и долговечного узла крепления оконной рамы.
