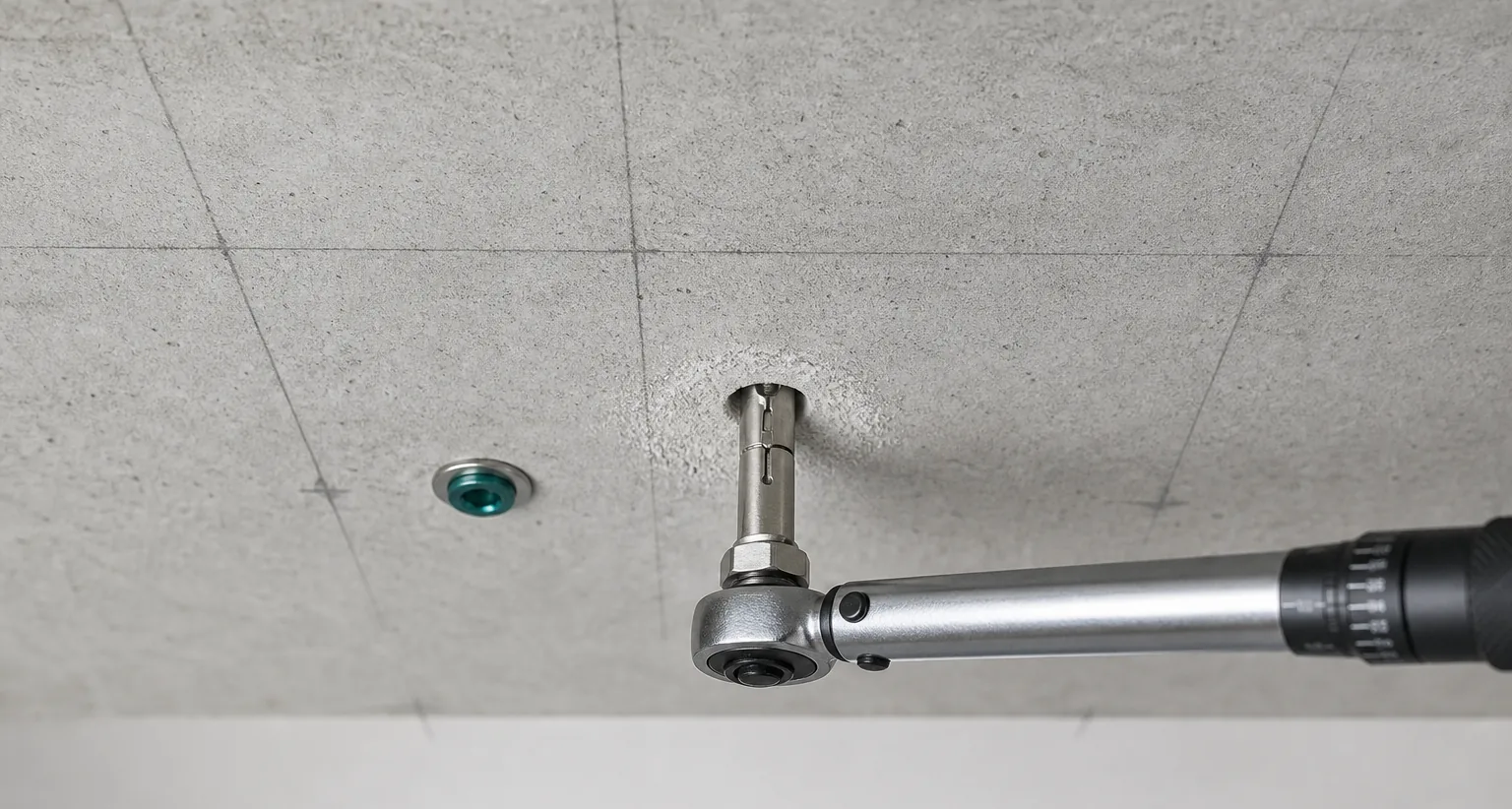

Как закрепить подвесную конструкцию к потолку: выбор анкеров и дюбелей
Почему материал основания определяет выбор крепежа
Подвесные конструкции — системы освещения, вентиляционные короба, трубопроводы, декоративные элементы — создают постоянную нагрузку на потолочное перекрытие. Ошибка в подборе анкера или дюбеля приводит к вырыву крепежа даже при нагрузках, значительно ниже расчётных. Основная причина отказов — несоответствие типа крепёжного изделия материалу основания. Монолитный железобетон, пустотная плита, газобетон и гипсовые плиты требуют принципиально разных решений. Универсального анкера для всех оснований не существует: правильный выбор начинается с определения материала перекрытия и характера нагрузки.
Классификация оснований и подходящий крепёж

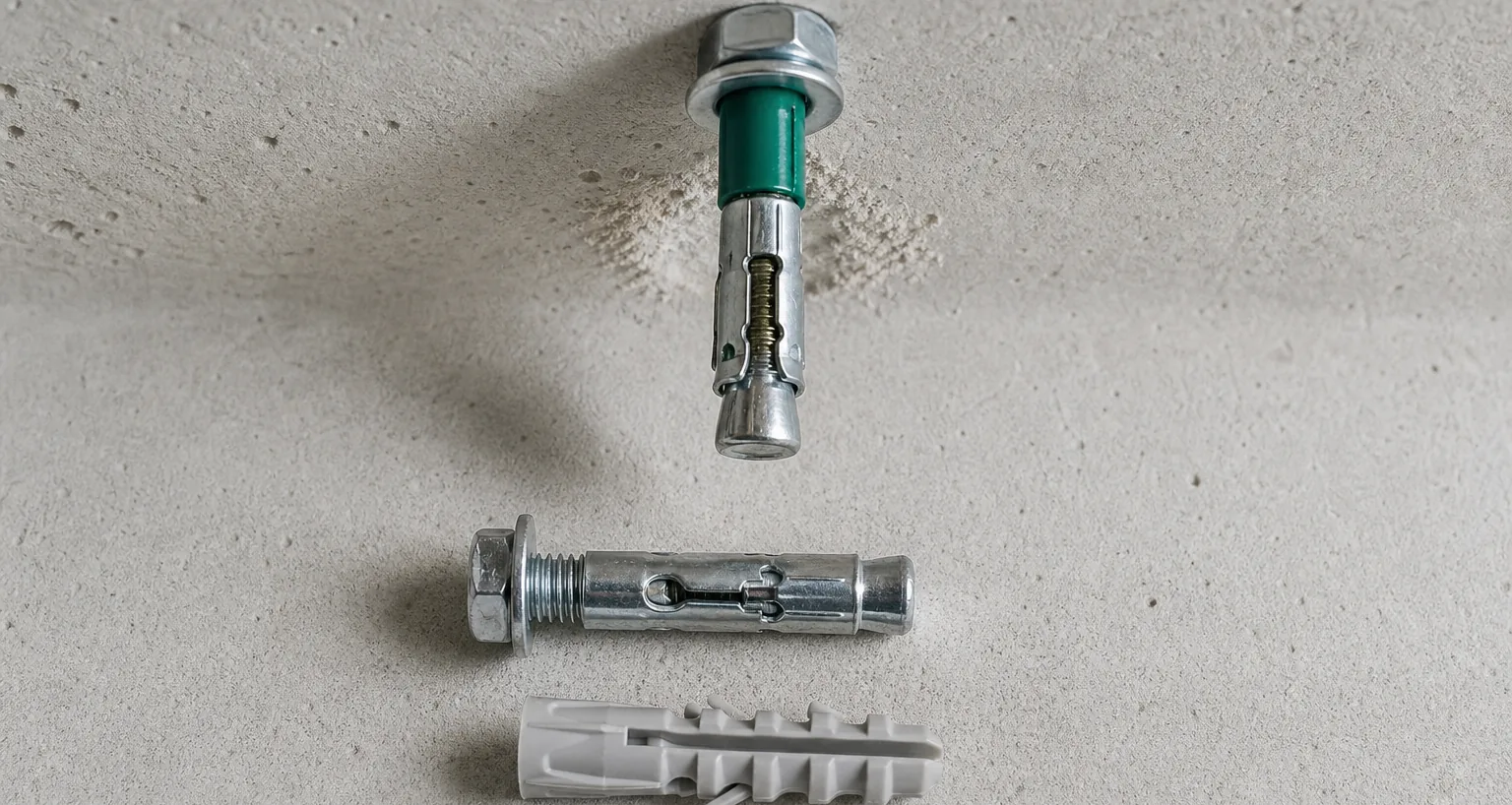

Плотный бетон классов В15 и выше — наиболее надёжное основание. Здесь работают механические анкеры распорного типа: клиновые и втулочные. Они передают нагрузку через распор в теле бетона и обеспечивают предсказуемое усилие вырыва при соблюдении глубины заделки. Для динамических и знакопеременных нагрузок предпочтителен химический анкер — эпоксидный или винилэстеровый: смола заполняет микротрещины и обеспечивает монолитное соединение шпильки с основанием. Газобетон и пустотные плиты — пористые и хрупкие материалы, где распорный принцип неприменим. Для них используют анкеры для газобетона с увеличенной площадью контакта либо химический анкер с сетчатой гильзой, которая удерживает состав в пустоте или ячеистой структуре. Гипсовые плиты и сборные потолки требуют анкеров для гипсовых плит с раскрывающимися лепестками, которые упираются в тыльную сторону листа.
Расчёт нагрузки и глубина заделки
Перед монтажом необходимо определить расчётную нагрузку на точку крепления с учётом коэффициента запаса. Для статических подвесных конструкций коэффициент составляет не менее 4, для динамических — от 6 и выше. Глубина заделки анкера в бетоне — ключевой параметр: при недостаточной глубине усилие вырыва снижается непропорционально. Минимальная глубина для механического анкера в бетоне — 40 мм, для химического — от 50 мм в зависимости от диаметра шпильки и класса бетона. При работе с пустотными плитами химический анкер устанавливают в верхнюю полку плиты, исключая пустоту из зоны заделки. Расстояние от края перекрытия и между точками крепления также нормируется: нарушение этих требований ведёт к расколу основания при нагружении.
Когда нужен химический анкер
Химический анкер применяют в четырёх случаях: основание трещиноватое или ослабленное; нагрузка динамическая или вибрационная; расстояние между точками крепления или до края меньше нормативного для механического анкера; требуется максимальное усилие вырыва при ограниченной глубине заделки. Эпоксидный анкер обеспечивает наибольшую несущую способность и химическую стойкость. Винилэстеровый анкер — оптимальный выбор при монтаже в условиях повышенной влажности или при работе с мокрыми шпурами. Полиэстеровый анкер применяют в бетоне и кирпиче при умеренных нагрузках. При монтаже в зимних условиях при температуре ниже +5 °C используют зимний химический анкер с расширенным температурным диапазоном полимеризации.
Дюбель или анкер: в чём принципиальная разница
Дюбель-гвоздь и нейлоновый дюбель рассчитаны на поперечные и небольшие осевые нагрузки в плотных основаниях. Для подвесных конструкций, где нагрузка направлена вдоль оси крепежа на вырыв, дюбель не является подходящим решением: несущая способность на вырыв у него значительно ниже, чем у анкера той же размерности. Универсальный дюбель допустим только при лёгких подвесах массой до 5–8 кг на точку в плотном бетоне. Во всех остальных случаях — механический или химический анкер с подтверждённой нагрузочной характеристикой.
Порядок монтажа и типичные ошибки

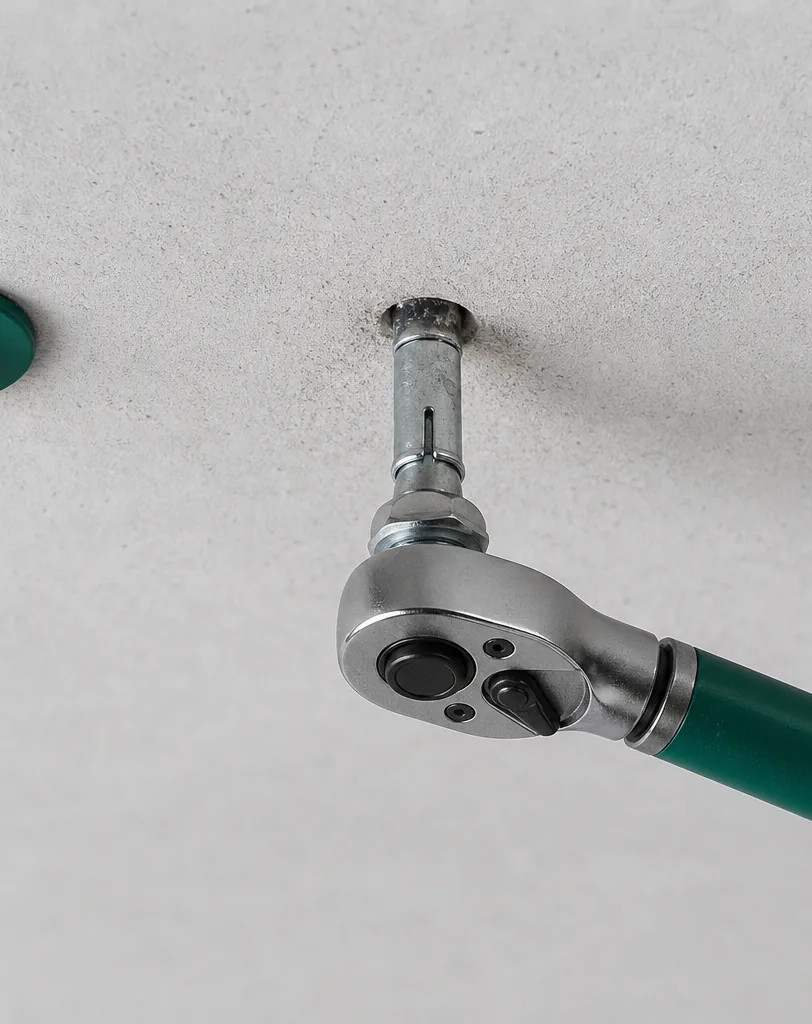

Качество крепления определяется не только типом анкера, но и точностью выполнения монтажа. Диаметр и глубина шпура должны строго соответствовать требованиям производителя: увеличенный диаметр снижает распорное усилие механического анкера, загрязнённый шпур нарушает адгезию химического состава. После установки химического анкера необходимо выдержать время полимеризации до нагружения — оно зависит от температуры основания и марки состава.
Технические свидетельства и подтверждение несущей способности
Для объектов капитального строительства крепёж должен иметь техническое свидетельство Минстроя РФ с указанием нормативных нагрузок для конкретных оснований. Данные из каталогов без технического свидетельства нельзя использовать как основание для проектных решений. При выборе анкерных систем для ответственных подвесных конструкций — инженерных сетей, тяжёлого оборудования, публичных пространств — запрашивайте у поставщика полный пакет документации с протоколами испытаний и области применения, подтверждённые нормативно.
