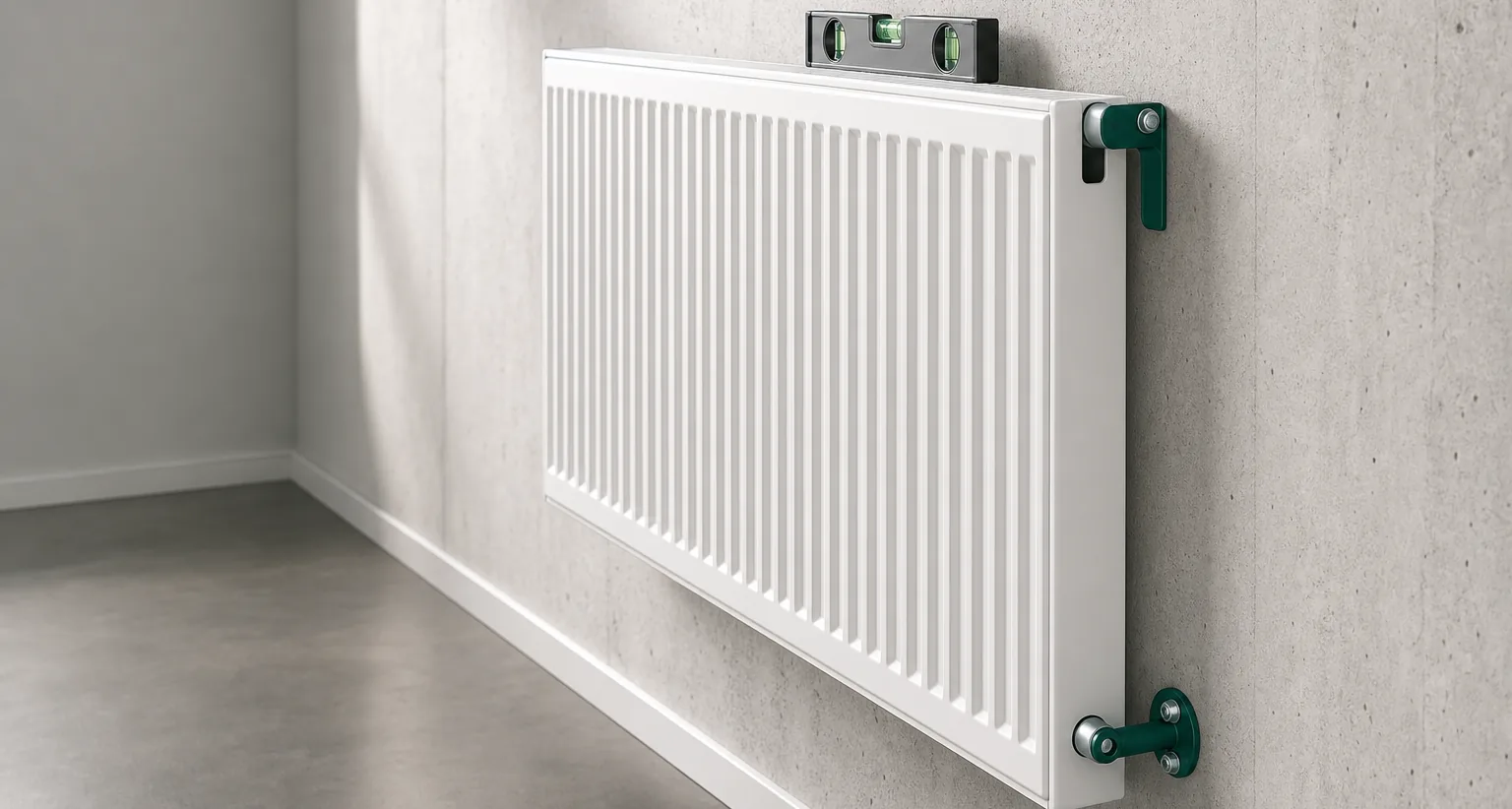

Как закрепить радиатор на стене своими руками: требования к крепежу
Почему выбор крепёжного элемента определяет надёжность монтажа
Заполненный теплоносителем радиатор увеличивает массу в полтора-два раза. Стальная панель длиной 1200 мм весит 45–55 кг без воды и до 70–80 кг в рабочем состоянии. Крепёж воспринимает нагрузку с запасом, поэтому тип дюбеля или анкера определяют не по модели батареи, а по материалу несущей стены и усилию на каждый узел.
Нормативные требования
Расчёт выполняют по СП 60.13330.2020 и рекомендациям производителя радиатора. Минимальный отступ от пола до низа прибора — 100 мм, от подоконника до верха — не менее 80 мм, от стены — 20–60 мм.
СП 60.13330.2020
Системы отопления, вентиляции и кондиционирования.
ГОСТ 31311-2005
Приборы отопительные. Общие технические условия.
Определение нагрузки на крепёж
Общую массу радиатора с теплоносителем делят на число точек крепления. Для прибора до 800 мм достаточно двух нижних и одного верхнего кронштейна, для длинных — не менее трёх верхних. Нагрузка на точку не должна превышать допустимое усилие анкера для конкретного основания.
- для бетона и полнотелого кирпича — универсальный нейлоновый дюбель или механический анкер;
- для пустотелого кирпича и керамзитобетона — фасадный дюбель или химический анкер;
- для газобетона и ячеистого бетона — анкер для газобетона или химический анкер;
- для ГКЛ и гипсовых плит — анкер для гипсовых плит или дюбель-бабочка.
Как работает крепёж
в разных основаниях
В плотном бетоне работает распор: дюбель или анкер расширяется в отверстии и создаёт силу трения. В пустотелых и пористых материалах распор неэффективен — пустоты не дают сопротивления. Здесь применяют химический анкер: клеевой состав заполняет поры и полости, образуя монолитное соединение. На гипсовых плитах материал не держит нагрузку на вырыв, поэтому нужен анкер с увеличенной опорной поверхностью и глубокой заделкой.
Типичная ошибка: крепёж в штукатурный слой
Дюбель, установленный в выравнивающий слой 15–25 мм, не держит нагрузку. Анкер должен проходить сквозь штукатурку и заделываться в тело стены: не менее 40–50 мм для плотных оснований и 70–90 мм для пористых.

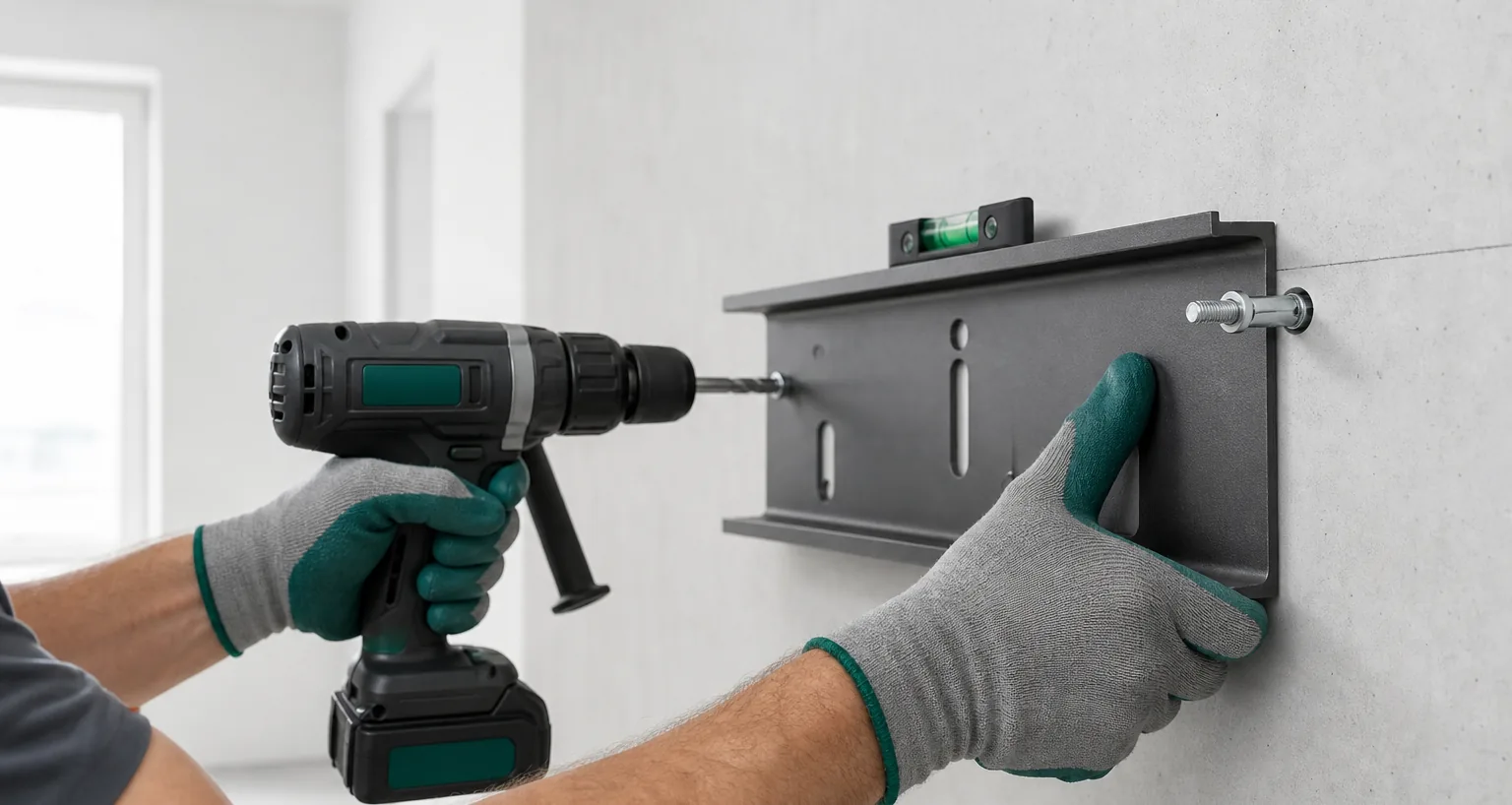

Порядок монтажа
Контроль
после установки
Перед подачей теплоносителя убеждаются в отсутствии люфта кронштейнов и смещения радиатора при покачивании. После прогрева через сутки повторно осматривают узлы.

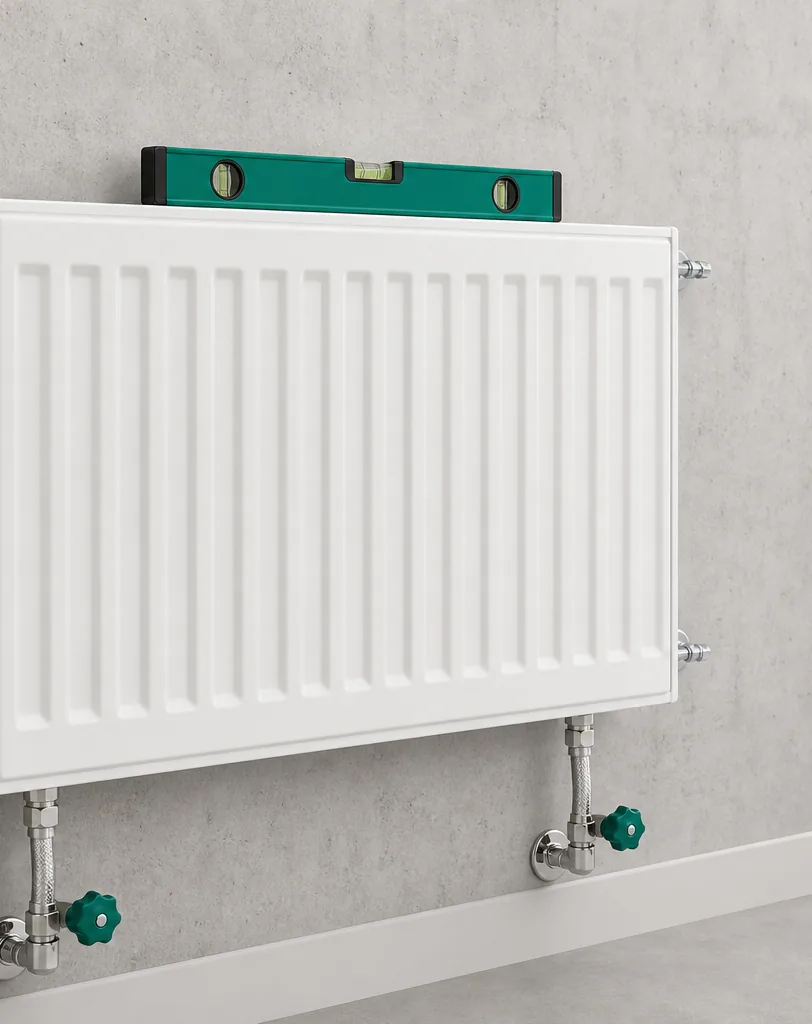

Влияние утепления стены
При монтаже на газобетон с наружным утеплением толщина изоляции увеличивает вылет кронштейна и изгибающий момент на узел. В таких случаях требуется расчёт с учётом рычага, а химический анкер предпочтителен для пористых оснований. Компания «Фиксар» поставляет механические и химические анкеры, дюбели и крепёж для теплоизоляции с техническими свидетельствами Минстроя РФ. Подбор выполняют по материалу стены, глубине заделки и расчётной нагрузке.
