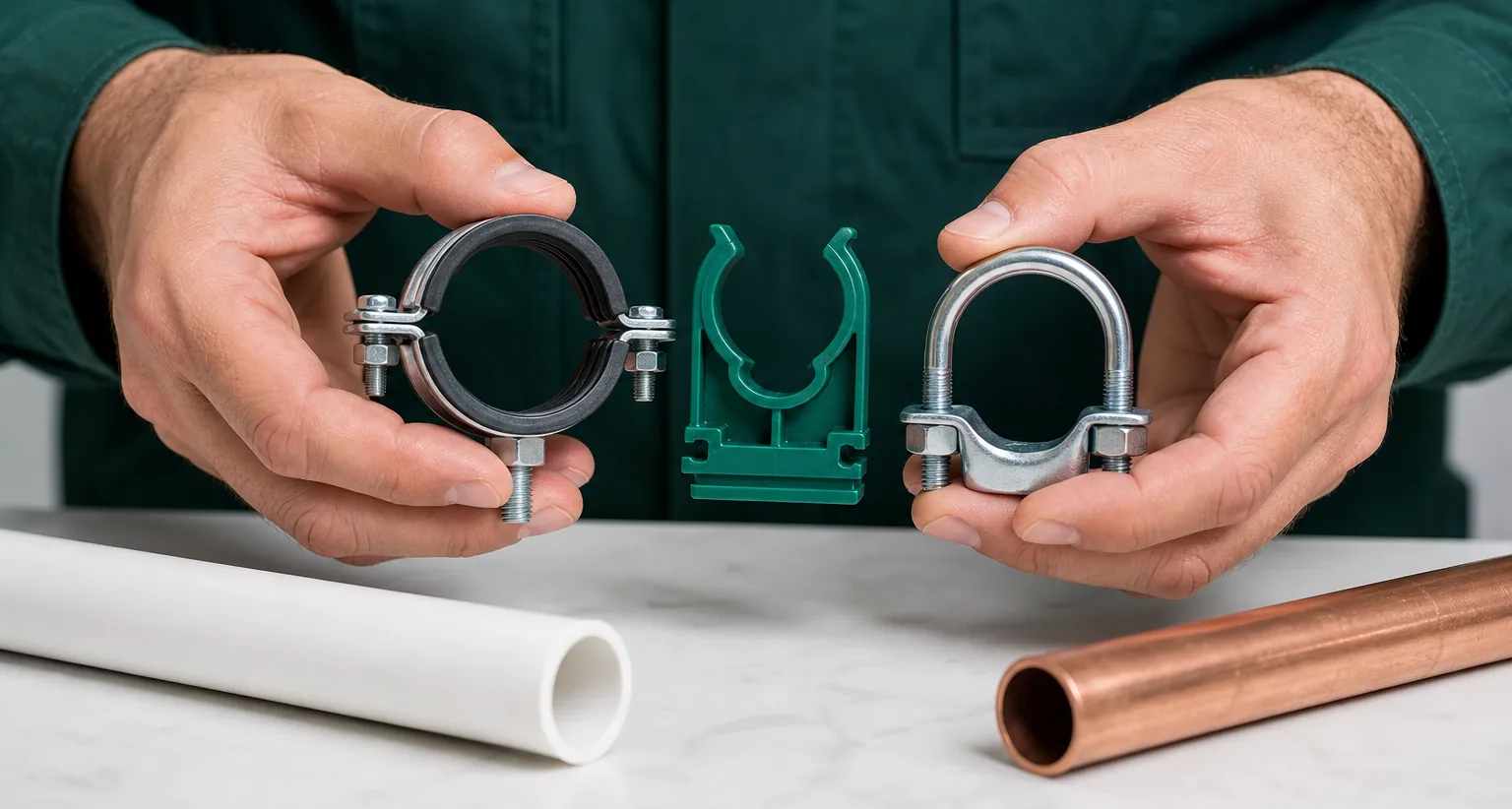

Как закрепить трубы к стене: выбор креплений, шаг и тип основания
Почему выбор крепления зависит от основания, а не только от диаметра трубы
Распространённая ошибка при монтаже трубопроводов — подбирать хомут или кронштейн исключительно по диаметру трубы, не учитывая материал стены. Между тем несущая способность крепления определяется в первую очередь основанием: полнотелый бетон, пустотелый кирпич, газобетон и гипсокартон требуют принципиально разных анкерных решений. Дюбель, рассчитанный на бетон, в ячеистом основании не даст нормативного усилия на вырыв. Химический анкер в пористом газобетоне работает иначе, чем в плотном бетоне, и требует отдельной проверки. Поэтому перед выбором крепежа нужно определить два параметра: тип основания и расчётную нагрузку на точку крепления.
Типы оснований и подходящий крепёж
Каждое основание имеет свои ограничения по несущей способности и способу анкеровки. Ниже — основные комбинации, актуальные для трубного монтажа.
Бетон (полнотелый)
Механический анкер или универсальный дюбель с распорным принципом. Глубина заделки — по паспорту на изделие, но не менее 40 мм для лёгких трубопроводов.
Газобетон и пористые основания
Анкер для газобетона с увеличенной зоной распора или химический анкер — эпоксидный либо винилэстеровый. Распорный принцип в пористом основании не работает.
Гипсокартон и пустотелые конструкции
Анкер для гипсовых плит с раскрывающимися лепестками или сквозное крепление до несущего основания. Нагрузка на один хомут — не более 15–20 кг.
Шаг крепления: конкретные значения

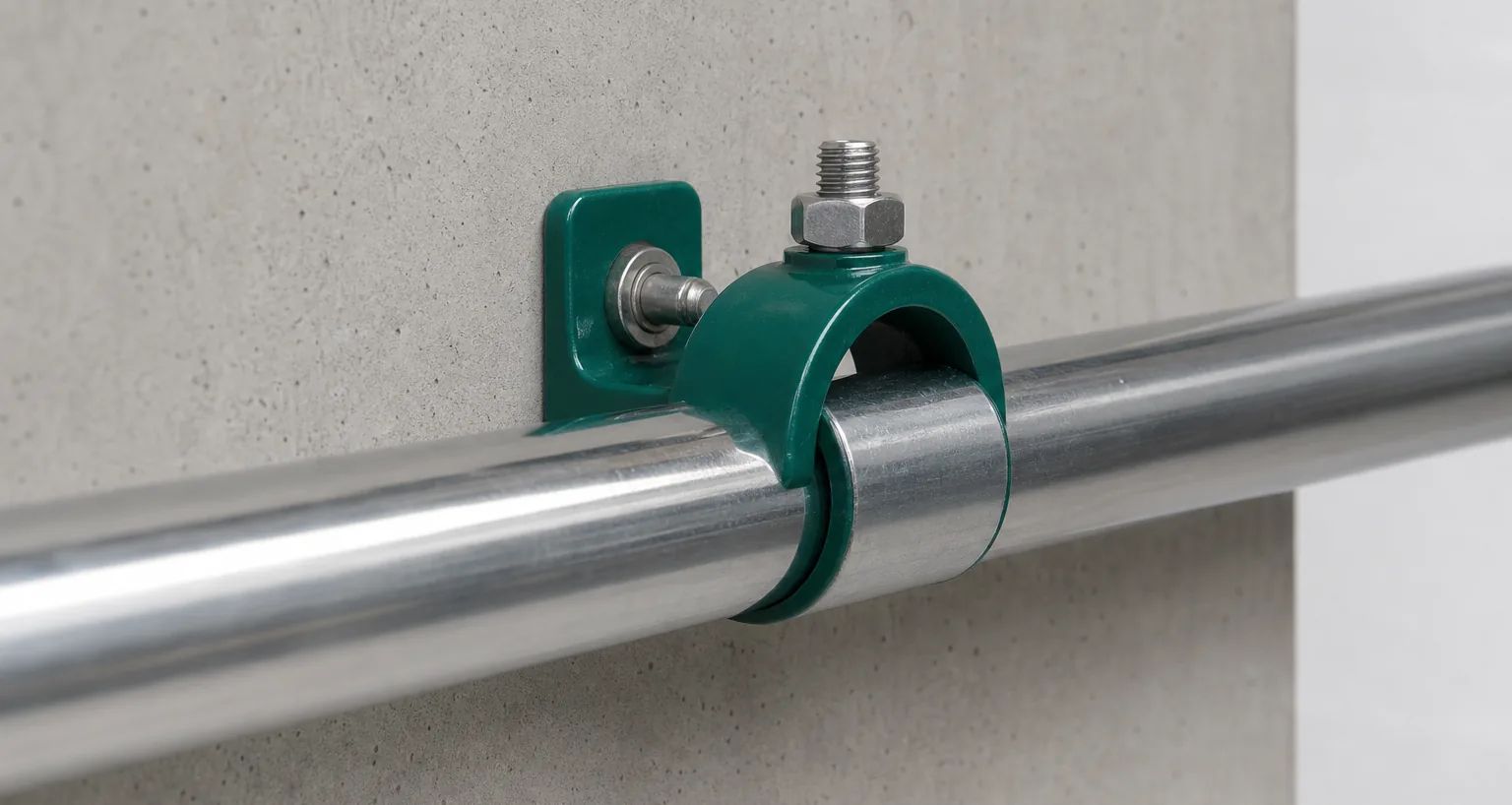

Шаг между точками крепления определяется диаметром трубы, её материалом и рабочей температурой. Для стальных трубопроводов холодного водоснабжения ориентировочные значения следующие: при DN 15–20 — шаг до 2,0 м, при DN 25–32 — до 2,5 м, при DN 40–50 — до 3,0 м. Полипропиленовые и металлопластиковые трубы провисают сильнее — шаг уменьшают на 30–40 % по сравнению со стальными того же диаметра. Горячее водоснабжение и отопление добавляют тепловое расширение: трубы нужно чередовать неподвижные (жёсткие) и направляющие опоры, чтобы компенсационный участок мог работать без зажима. На вертикальных участках каждая точка крепления воспринимает вес трубы ниже, поэтому шаг вертикальной прокладки принимают на 20–25 % меньше горизонтального.
В узлах прохода через перекрытия и стены трубу защищают гильзой и устанавливают крепление вплотную к конструкции с обеих сторон прохода — это исключает передачу нагрузки на гильзу.
Когда нейлоновый дюбель не подойдёт
Универсальный нейлоновый дюбель и дюбель-гвоздь — рабочее решение для лёгких трубопроводов в плотных основаниях при статической нагрузке. Но в пустотелом кирпиче нейлоновый дюбель не раскрывается в расчётном положении и держит только трение. Для трубопроводов с вибрацией (насосные группы, компрессорные линии) нейлон постепенно ползёт — нужен металлический механический анкер или химический анкер. При наружной прокладке и перепадах температуры химический анкер на основе эпоксидной или винилэстеровой смолы надёжнее полиэстерового: последний теряет прочность при температуре выше +40 °C и при длительном контакте с влагой. Для монтажа зимой используют зимний химический анкер, сохраняющий технологические характеристики при отрицательных температурах основания.
Порядок подбора крепежа для трубопровода
Выбор идёт от основания к хомуту, а не наоборот. Сначала определяют, что держит анкер, затем — что воспринимает хомут, и только потом считают количество точек крепления.
Особенности наружного монтажа и агрессивных сред
На фасадах и в технических помещениях с повышенной влажностью к крепежу предъявляют дополнительные требования по коррозионной стойкости. Оцинкованный дюбель-гвоздь не рассчитан на постоянный контакт с водой и агрессивными средами — в таких условиях применяют нержавеющие анкеры или крепёж с усиленным защитным покрытием. Для фасадных систем и наружной прокладки трубопроводов через теплоизоляцию используют удлинённые дюбели, обеспечивающие заглубление в несущее основание за слоем утеплителя. Длина дюбеля должна перекрывать толщину теплоизоляции, клеевого слоя и входить в тело основания на нормативную глубину заделки — суммарная длина дюбеля рассчитывается, а не подбирается на глаз.
Химический анкер: когда он обязателен

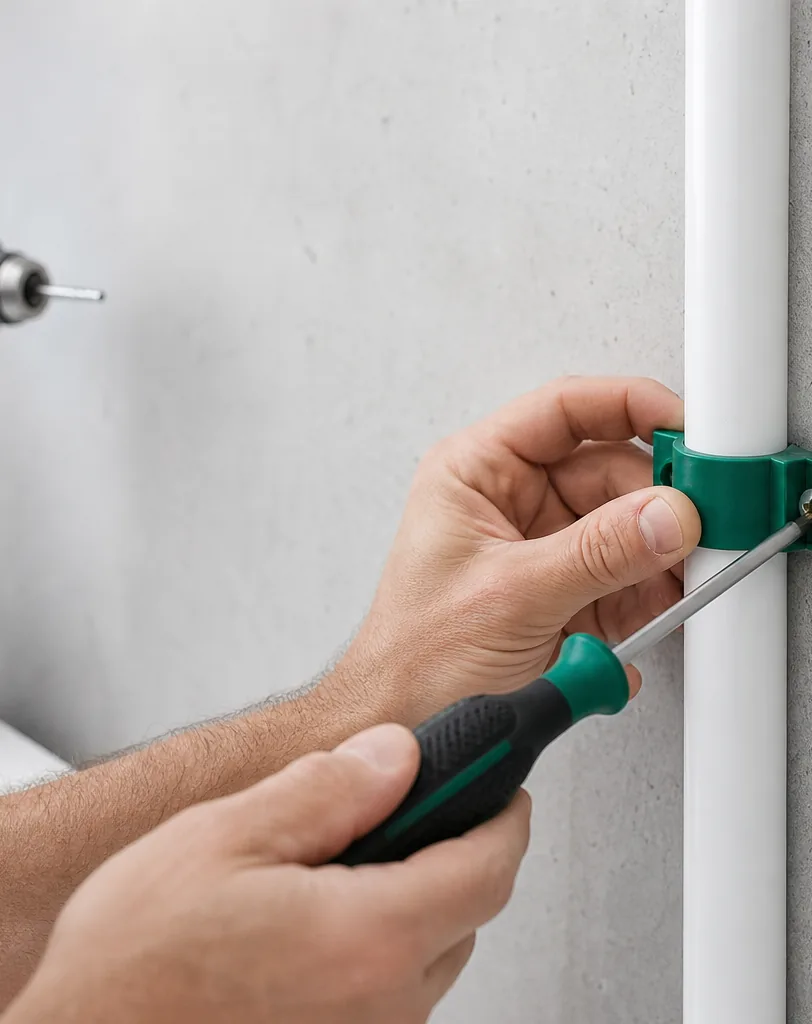

Химический анкер оправдан в трёх ситуациях: высоконагруженные точки крепления в пористых или трещиноватых основаниях; монтаж у края конструкции, где механический анкер создаёт риск скола; вибрационные нагрузки, при которых распорный принцип постепенно разрабатывает отверстие. Для бетонных оснований подходит полиэстеровый или эпоксидный состав; для пустотелого кирпича и газобетона — специальные составы с сеткой-гильзой, удерживающей смолу в полости. Винилэстеровый анкер даёт максимальную химическую стойкость и рекомендуется при контакте с кислотами, щелочами и растворителями. При температуре основания ниже +5 °C применяют зимний химический анкер с иной кинетикой отверждения: стандартный состав при низкой температуре не набирает расчётную прочность в нормативное время.
Контроль при монтаже
Несущая способность анкера реализуется только при соблюдении трёх условий: точный диаметр и глубина отверстия, чистый шпур без пыли и крошки, правильный момент затяжки. Недозатяжка хомута оставляет трубу подвижной и создаёт дополнительную динамическую нагрузку на точку крепления; перетяжка деформирует пластиковую трубу и создаёт концентратор напряжений. Крепёж с техническими свидетельствами Минстроя РФ содержит в паспорте расчётные значения нагрузок на вырыв и срез — именно эти данные нужно сопоставлять с расчётной нагрузкой на точку, а не ориентироваться на типовые рекомендации без привязки к конкретному основанию.
