Как закрепить вентиляционное оборудование к стене и потолку
Особенности крепления вентиляционного оборудования
Вентиляционные установки, приточно-вытяжные агрегаты, канальные вентиляторы и шумоглушители создают статическую и динамическую нагрузку на основание. В отличие от фасадных кронштейнов, здесь приходится учитывать вибрацию, знакопеременные усилия от крыльчатки и собственную массу корпуса. Ошибка в подборе дюбеля или анкера приводит к ослаблению узла, разрушению материала стены и отключению оборудования. Надёжная фиксация обеспечивается только при согласовании типа крепёжного изделия с материалом основания и расчётной нагрузкой.
Типы оборудования и характер нагрузки
При проектировании крепления различают три группы: напольные установки массой до 200 кг с опорными рамами, настенные агрегаты до 80 кг на кронштейнах и потолочные вентиляторы до 30 кг на подвесах. Для каждой группы определяют нагрузку на один крепёжный узел с запасом не менее 1,5.
- бетон и полнотелый кирпич — фасадный или универсальный анкер;
- газобетон и пустотелый кирпич — химический анкер или нейлоновый универсальный дюбель;
- гипсокартон и пазогребневые плиты — анкер для гипсовых плит или дюбель-бабочка.
Вибрационная нагрузка — главный фактор разрушения крепления
Даже при малой массе агрегата циклические усилия от работающего вентилятора вызывают усталость дюбеля и растрескивание материала вокруг отверстия. Виброизоляторы между рамой и кронштейном снижают амплитуду колебаний, но не исключают необходимости правильно подобранного анкера. Для кирпичных и блочных стен при вибрационных нагрузках рекомендуется химический анкер с винилэстеровой или эпоксидной смолой: он равномерно распределяет усилие по глубине孔 и не создаёт распорного давления на хрупкие стенки пустот.
Последовательность монтажа

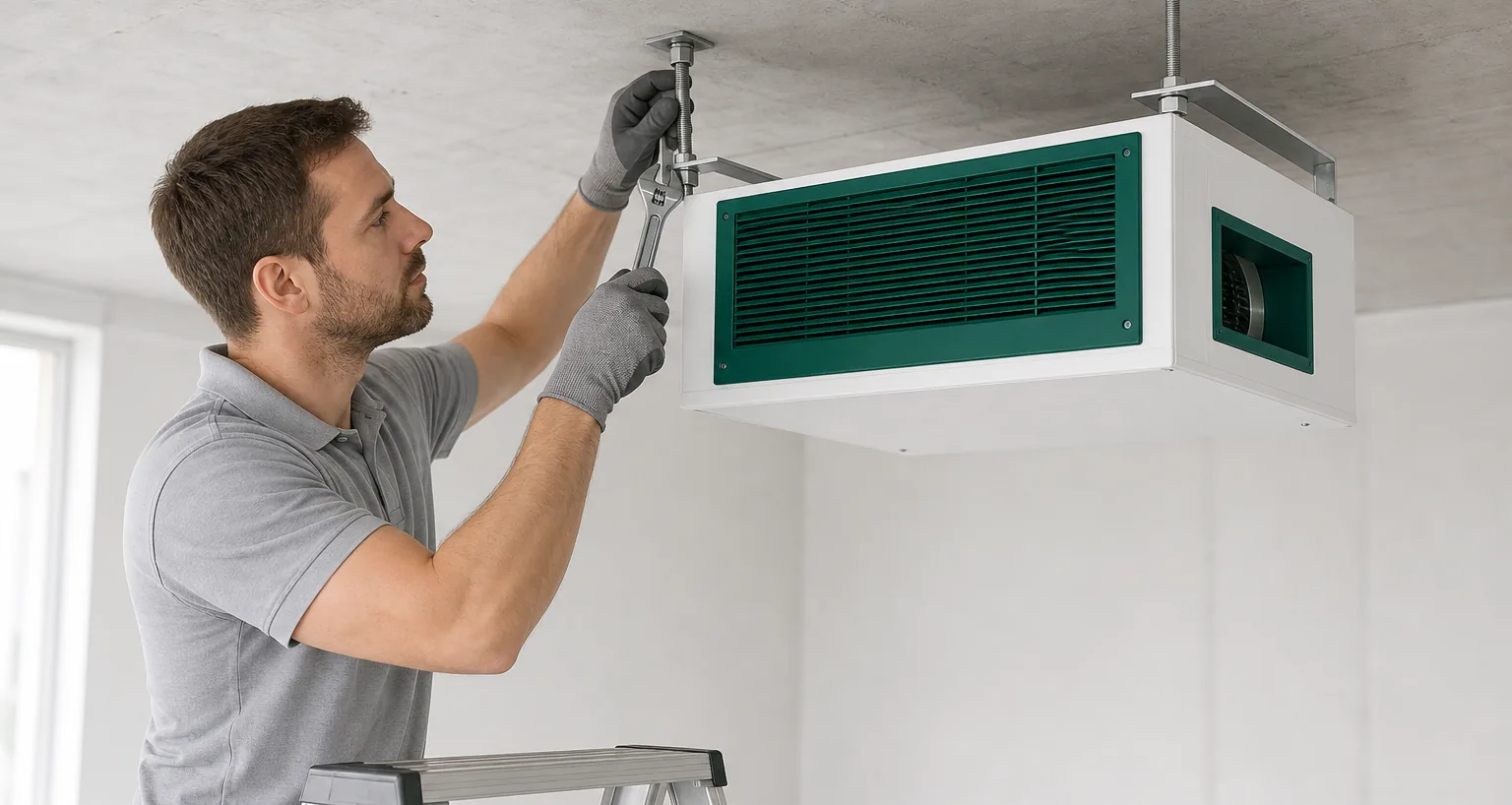

Крепление к потолку:
подвесы и анкеры

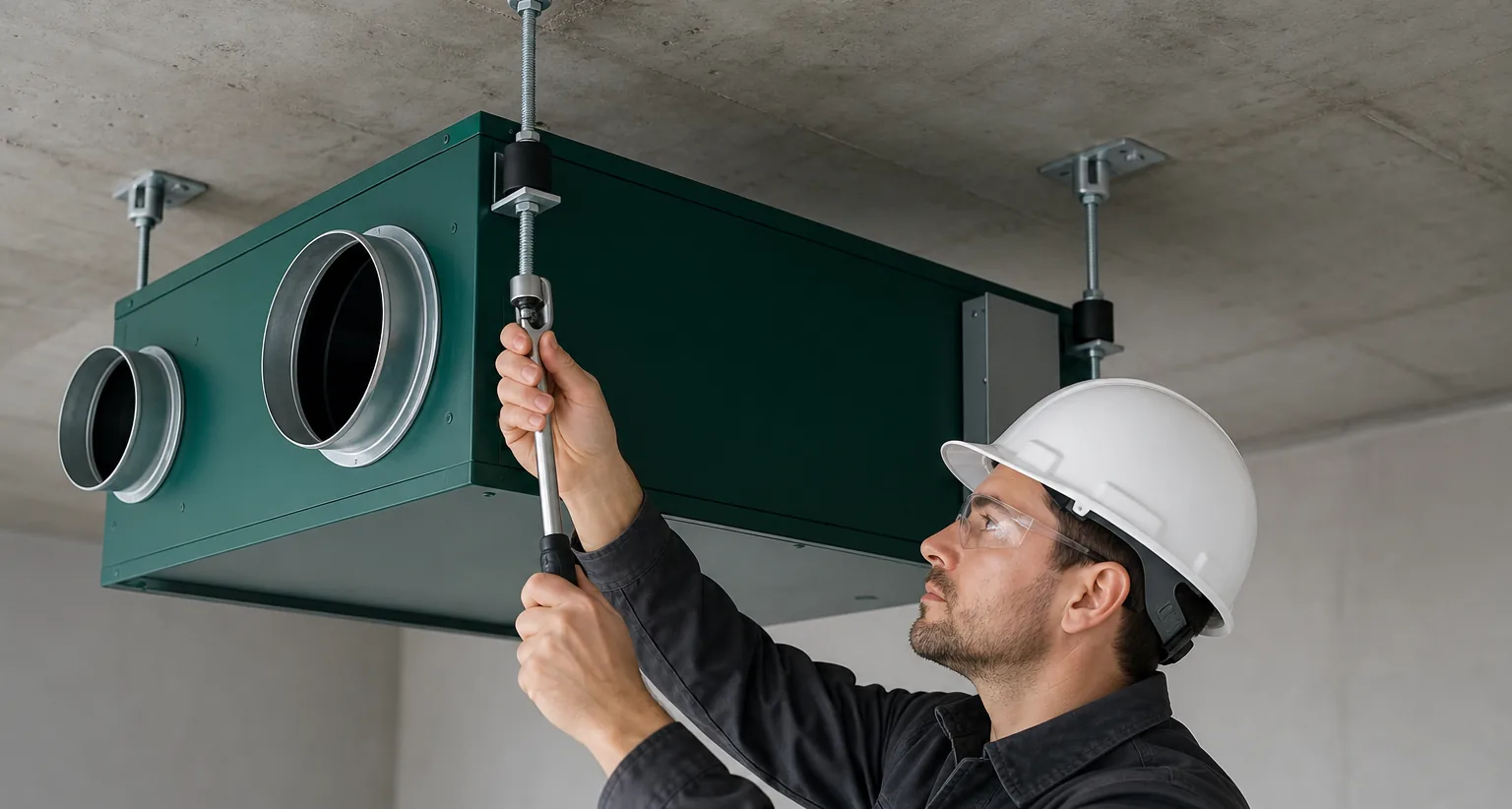

Потолочное крепление работает на вырыв, а не на сжатие. Для бетона и полнотелых плит применяют клиновые или рамные анкеры с увеличенной глубиной заделки. Для пустотных перекрытий единственный надёжный вариант — химический анкер с сетчатой капсулой, которая заполняет пустоту и формирует тело с известковой несущей способностью. Допустимый вырыв зависит от толщины потолочной плиты и расстояния от края; для пустотных панелей анкер размещают не ближе 80 мм к отверстию.

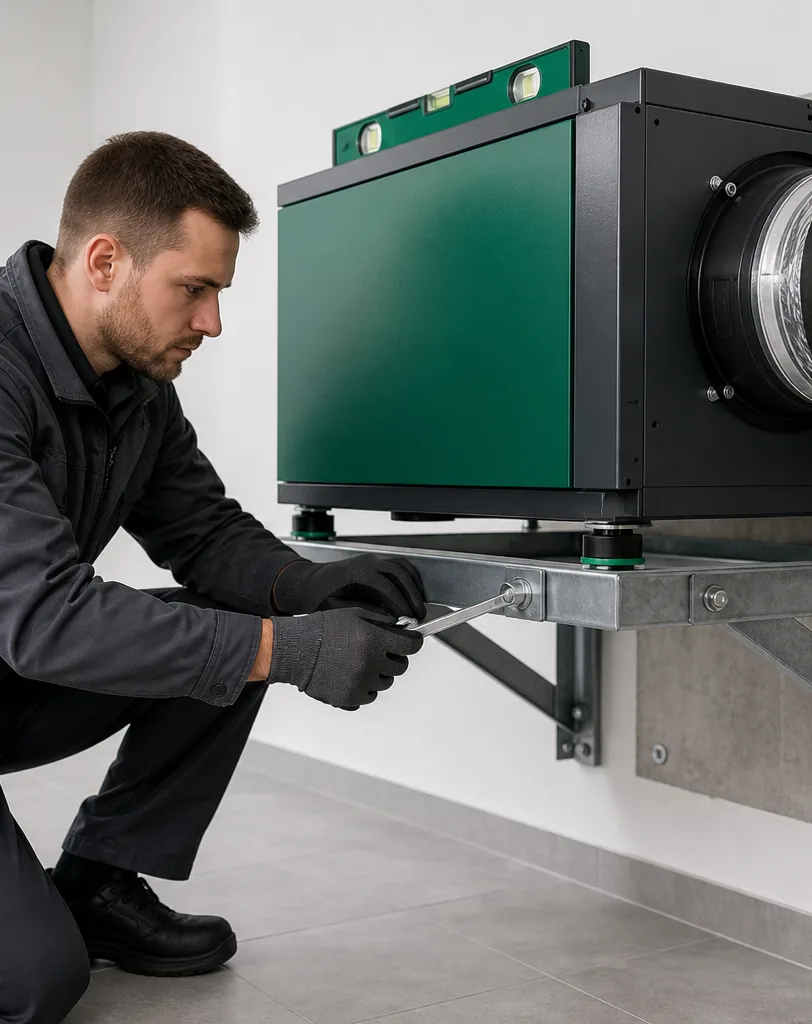

При монтаже на стену из газобетона или керамзитобетона используют нейлоновый универсальный дюбель для лёгких конструкций и химический анкер для несущих рамы. Ключевое условие — глубина заделки не менее 10 диаметров винта и соблюдение минимального края 40 мм для блока низкой плотности. Перед установкой проверяют, что сквозь стену не проходят скрытые коммуникации, а при креплении к утеплённому фасаду анкер проходит через теплоизоляцию в несущее основание, а не фиксируется в самом утеплителе.
Крепёж для теплоизоляции при обвесе оборудования
Если оборудование размещают на фасаде с утеплителем, тарельчатый дюбель фиксирует теплоизоляционный слой по периметру, а несущая нагрузка воспринимается удлиненным фасадным анкером, закреплённым в основании. Такая разнесённая схема предотвращает смятие минеральной ваты и сохраняет проектное положение как утеплителя, так и вентиляционной установки.
