Какие бывают дюбели: виды, назначение и особенности применения
Дюбель и анкер: в чём принципиальная разница
Дюбель — распорный крепёжный элемент, который создаёт удерживающее усилие за счёт деформации пластиковой или металлической гильзы под действием вкручиваемого шурупа, гвоздя или винта. В отличие от анкера, дюбель рассчитан на лёгкие и средние нагрузки и работает в паре с дополнительным крепежом — шурупом или гвоздём, который передаёт усилие на распорную часть. Анкер обеспечивает прямую механическую или химическую фиксацию в бетоне и выдерживает значительно большие расчётные нагрузки. Путаница между этими понятиями на площадке приводит к неверному подбору крепежа и снижению несущей способности узла.
Из каких материалов изготавливают дюбели
Корпус дюбеля выполняют из полиамида (нейлона) или металла. Нейлоновый дюбель устойчив к коррозии, не проводит электрический ток и подходит для большинства внутренних и части наружных работ. Металлический дюбель применяют там, где нужна повышенная несущая способность или устойчивость к высоким температурам и ультрафиолету, например в отдельных фасадных узлах. Выбор материала должен соответствовать заявленным характеристикам изделия и условиям эксплуатации конструкции.
Техническое свидетельство Минстроя РФ
Подтверждает несущую способность, область применения и допустимые основания для конкретной модели дюбеля.
Протокол испытаний на вырыв
Содержит фактические значения нагрузки для разных типов основания — бетона, кирпича, газобетона.
Перед применением дюбеля в ответственном узле стоит запросить у поставщика техническое свидетельство и протокол испытаний. Указанные в них значения нагрузки получены для конкретного типа основания и не переносятся автоматически на другой материал стены.
От чего зависит несущая способность дюбеля
Итоговая нагрузка, которую способен удержать дюбель, определяется совокупностью параметров узла, а не только его типоразмером:
- материал и плотность основания — бетон, кирпич, газобетон, гипсовая плита;
- диаметр и длина распорной части дюбеля;
- глубина и качество подготовленного отверстия;
- вылет и масса закрепляемой конструкции.

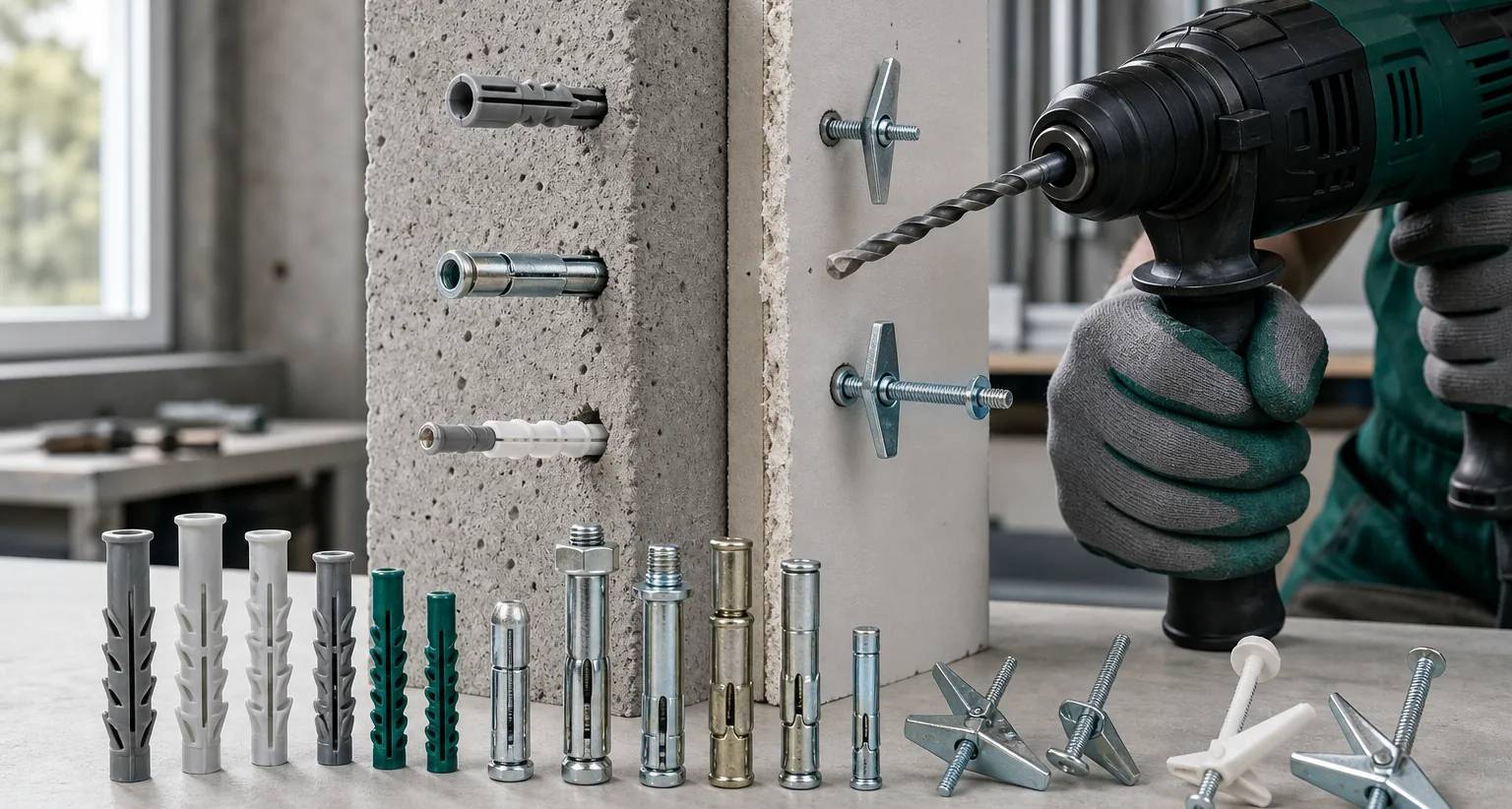

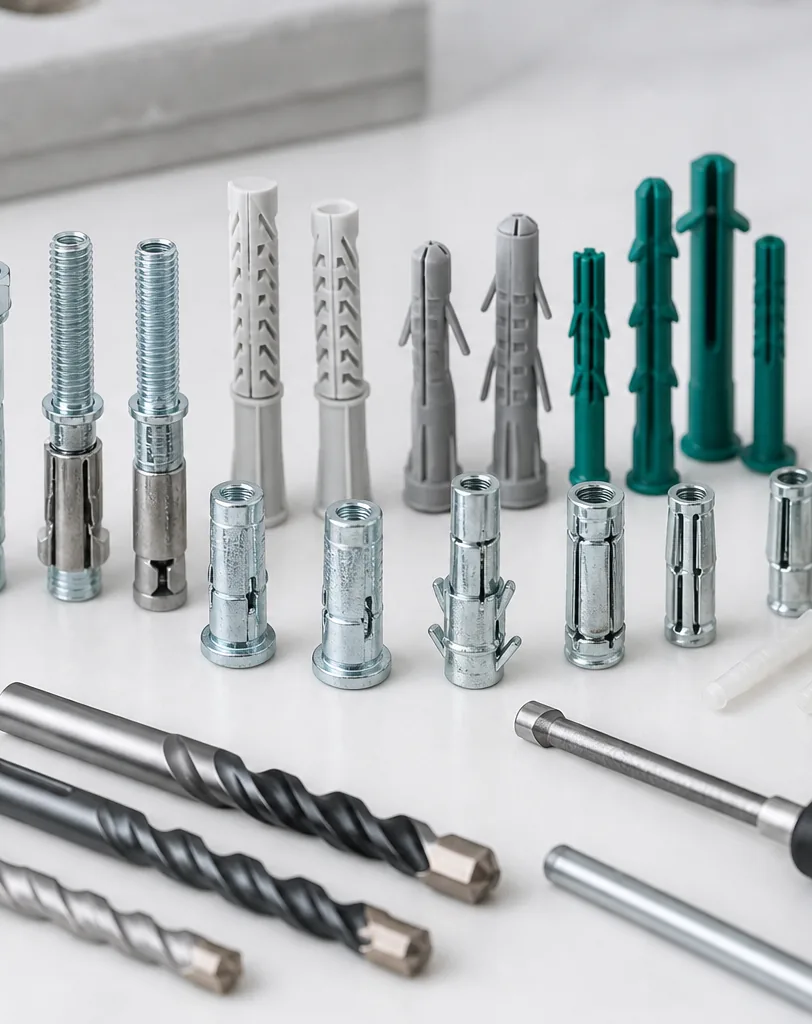

По конструктивному исполнению дюбели делят на несколько групп, каждая рассчитана на свой тип нагрузки и основание:
- дюбель-гвоздь (ДГ) — быстрый монтаж без нарезания резьбы, подходит для лёгких нагрузок и временного крепления;
- универсальный дюбель — работает в большинстве оснований, включая пустотелые материалы, за счёт распорных лепестков;
- дюбель для теплоизоляции (тарельчатый) — фиксирует плиты утеплителя через широкую тарельчатую шайбу;
- фасадный дюбель — рассчитан на повышенные ветровые и весовые нагрузки навесных конструкций;
Почему нельзя выбирать дюбель только по диаметру
Диаметр отверстия — не единственный параметр подбора. Несущая способность одного и того же дюбеля резко отличается в зависимости от плотности основания: в полнотелом кирпиче и в газобетоне идентичный типоразмер держит разную нагрузку. Для пустотелых и ячеистых материалов используют дюбели с расширенной распорной зоной или увеличенной площадью контакта, а для плотного бетона — изделия с меньшим диаметром гильзы и более глубокой заделкой. Применение дюбеля без учёта типа основания — частая причина вырыва крепежа под нагрузкой.
Как подобрать дюбель под задачу
Подбор дюбеля выполняют по единому алгоритму, независимо от того, идёт речь о креплении полки в квартире или монтаже теплоизоляции на фасаде.
Особенности монтажа
дюбелей

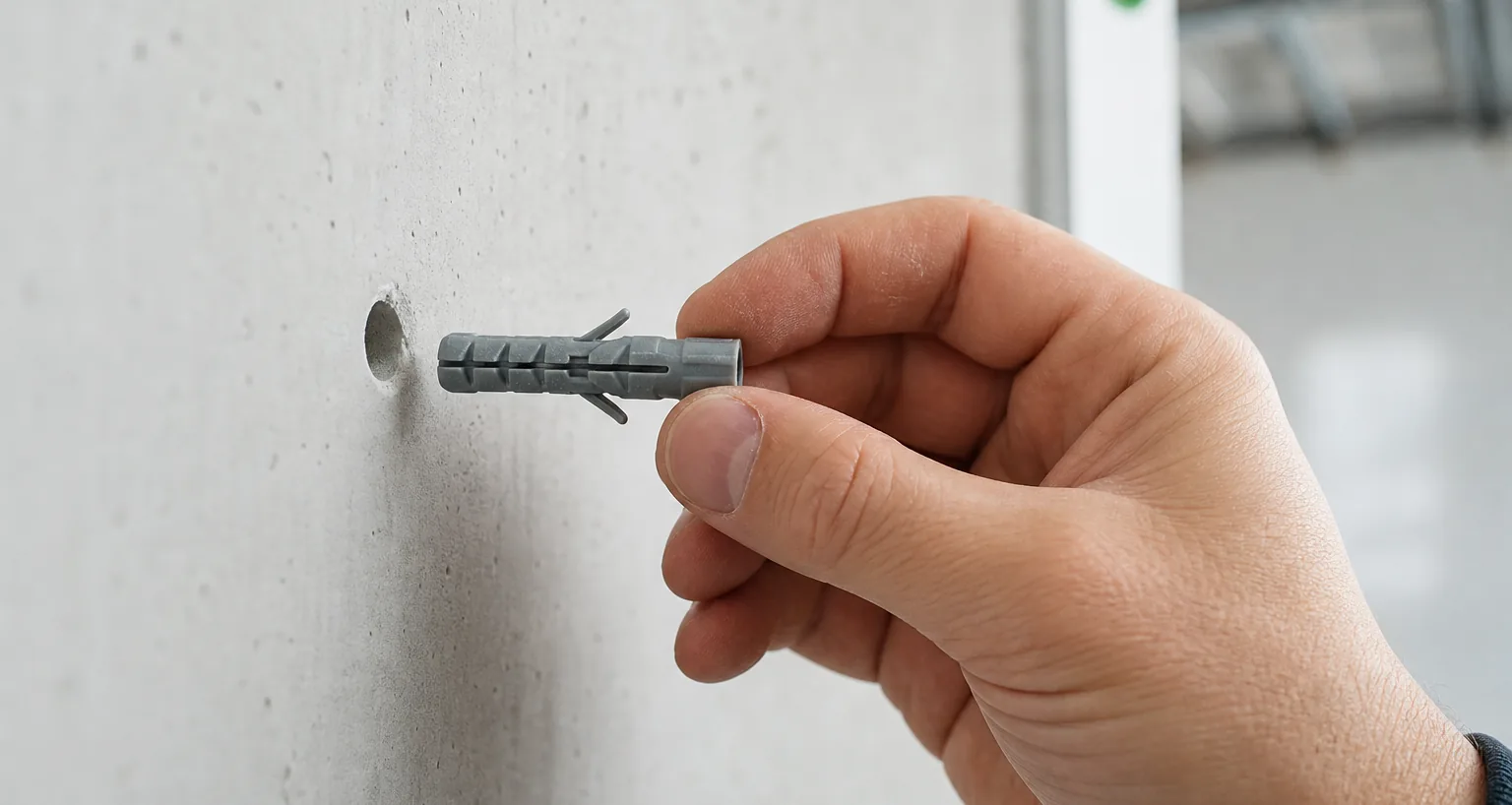

Даже правильно подобранный дюбель не обеспечит расчётную нагрузку без соблюдения технологии монтажа. Ошибки на этом этапе снижают несущую способность узла сильнее, чем неверный выбор типоразмера.
Требования к отверстию
Диаметр и глубина отверстия должны точно соответствовать паспортным данным дюбеля. Отверстие сверлят перфоратором с учётом допуска на пыль в скважине: остатки буровой муки снижают сцепление гильзы со стенками и уменьшают фактическую несущую способность. Для пустотелых оснований используют дюбели с увеличенной длиной раскрытия лепестков за пределами внутренней полости блока.
Дюбели для фасадных систем и утеплителя
В навесных фасадных системах (НФС) и системах фасадной теплоизоляции (СФТК) применяют тарельчатый дюбель с фиксированной или телескопической гильзой. Телескопическая конструкция компенсирует усадку минеральной ваты и поддерживает плотное прижатие плиты к стене на протяжении всего срока службы. Количество точек крепления на квадратный метр рассчитывают отдельно для угловых, краевых и центральных зон фасада, поскольку ветровая нагрузка распределяется по ним неравномерно.
Крепёж Fiksar для профессиональных задач
Компания «Фиксар» поставляет дюбель-гвозди, универсальные и тарельчатые дюбели напрямую с завода, с техническими свидетельствами Минстроя РФ и подтверждёнными характеристиками для каждого типа основания. Такая документация позволяет проектной и монтажной организации обосновать выбор крепежа перед заказчиком и избежать замены материалов на объекте из-за недостатка подтверждающих данных.
