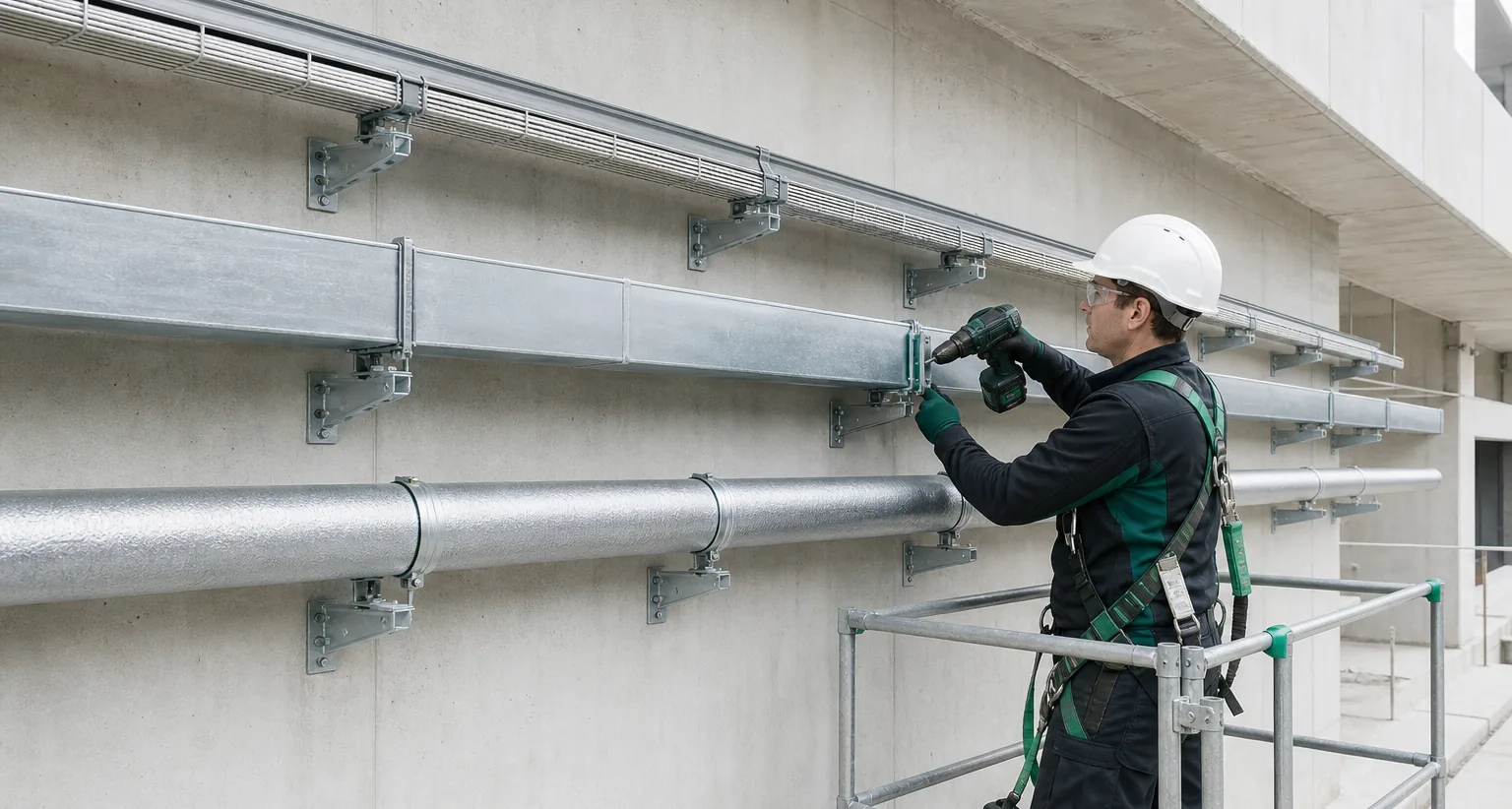

Крепление инженерных систем к фасаду и стенам: кабельные трассы, вентиляция и трубопроводы
С чего начинать выбор крепежа
Кабельные трассы, вентиляционные каналы и трубопроводы передают на основание не только собственный вес. Нужно учитывать заполнение кабельного лотка, массу изоляции и арматуры, усилия от ветра, вибрацию оборудования, температурное расширение и возможные нагрузки при обслуживании. Поэтому крепёж выбирают по проектной нагрузке и материалу стены, а не только по диаметру отверстия или удобству монтажа. Важно определить, к чему именно крепится система: к несущему бетону, кирпичной кладке, газобетону или элементам фасадной подсистемы. Штукатурка, утеплитель и облицовка сами по себе не считаются несущим основанием.
Основание и тип анкеровки
Сначала проверяют материал стены, её состояние и толщину отделочных слоёв. Для бетона применяют подходящий анкер для бетона или дюбель с подтверждёнными характеристиками. В кирпиче учитывают пустотность и расположение швов; для газобетона нужен крепёж, рассчитанный на ячеистое основание. Если основание слабое, неоднородное или его тип неизвестен, решение уточняют испытанием на вырыв и проектным расчётом. Глубину заделки отсчитывают в несущем материале, не включая штукатурку и утеплитель.

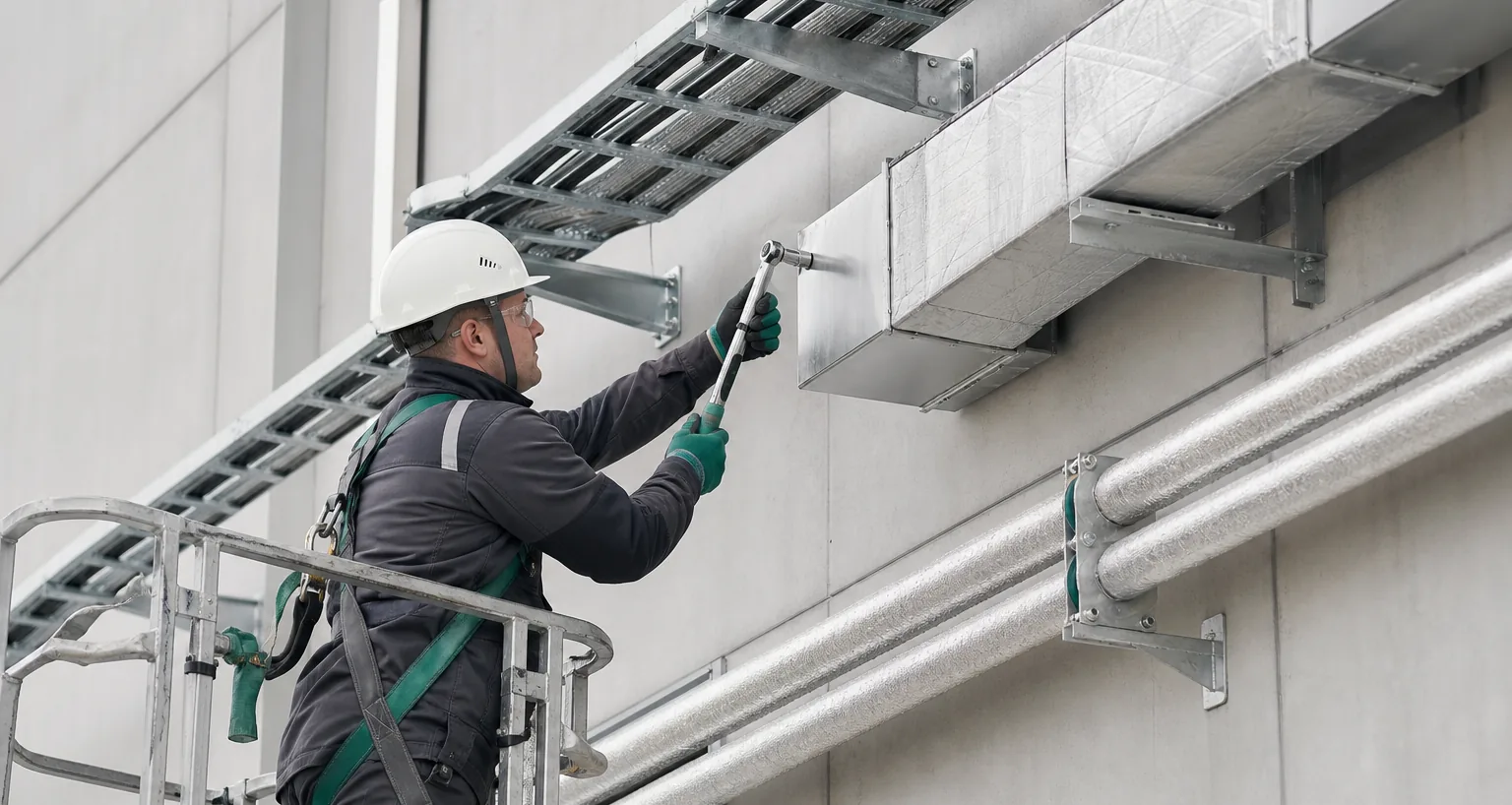

Кабельные трассы: нагрузка и шаг опор
Для лотка или кабельного короба учитывают собственную массу, кабели, ширину пролёта и допустимый прогиб. Шаг кронштейнов принимают по проекту и документации производителя системы: произвольно увеличивать расстояние между опорами нельзя. Крайние опоры располагают с учётом соединителей, поворотов и ответвлений, где нагрузка может быть выше. Для тяжёлой трассы проверяют каждый анкер на срез и вырыв, а также прочность основания. Дюбель-гвоздь удобен для лёгких вспомогательных креплений, но не заменяет расчётный анкер в нагруженном узле.
Особенность монтажа на утеплённом фасаде
Крепление через теплоизоляцию требует дистанционного узла, который передаёт нагрузку на несущую стену и не сминает утеплитель. Длину крепежа подбирают с учётом толщины отделки, утеплителя, монтажного зазора и требуемой глубины анкеровки. Для фасадных систем применяют совместимые проектные решения; фасадный дюбель для теплоизоляции фиксирует плиты, но не предназначен автоматически для подвески инженерных коммуникаций. Не следует крепить оборудование к облицовке НФС или элементам СФТК без проверки допустимой нагрузки и узла.

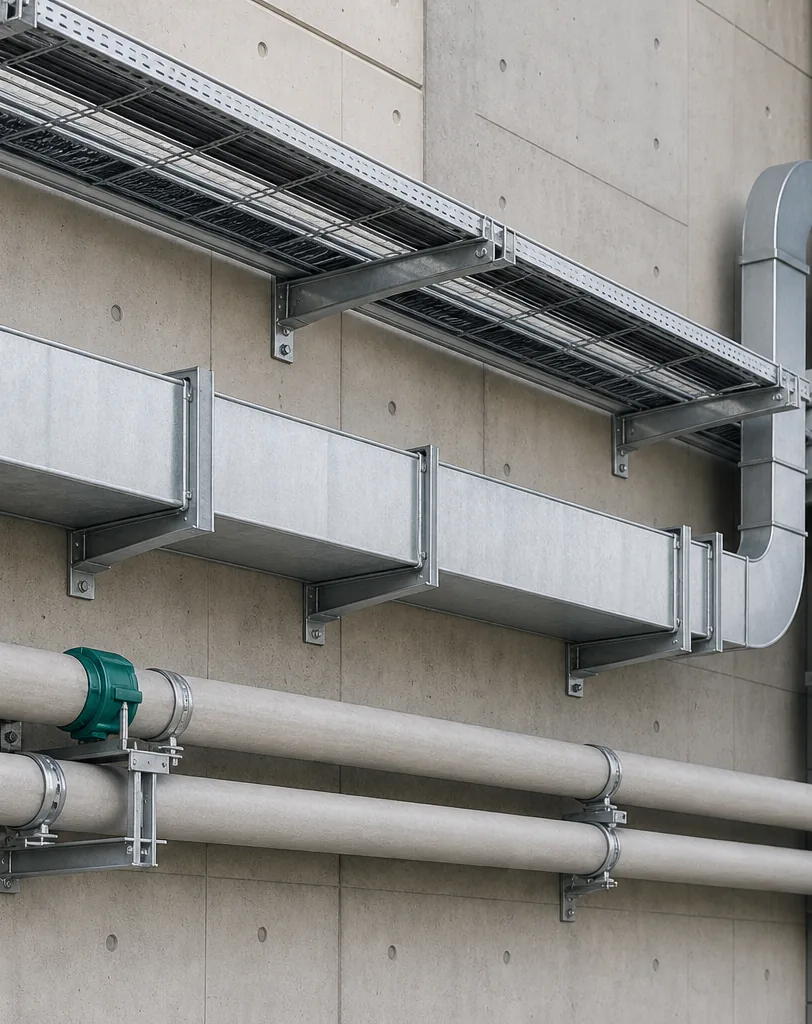

Вентиляция и трубопроводы: учитываем работу системы
Воздуховод крепят на подвесах и кронштейнах с шагом, заданным проектом и требованиями производителя. Для оборудования, создающего вибрацию, предусматривают виброизоляцию; её крепление также должно передавать расчётную нагрузку на основание. Трубопровод нуждается в опорах, которые сохраняют геометрию линии и учитывают температурные перемещения. Неподвижные точки фиксируют трубу, а скользящие позволяют ей расширяться или сокращаться. Хомут не должен пережимать трубу, повреждать изоляцию или блокировать предусмотренное перемещение.
Механический или химический анкер
Механический анкер передаёт нагрузку за счёт распорного или другого механического принципа работы. Его тип и размер выбирают по расчёту, характеристикам основания и монтажным ограничениям. Химический анкер формирует соединение с помощью состава и резьбовой шпильки; он может быть полезен в отдельных основаниях и при ограничениях по краевым расстояниям, если это допускает проект. Важны очистка отверстия, температура основания, соблюдение инструкции по установке и время отверждения состава. Для влажных, пустотелых или низкотемпературных условий нужны решения, прямо предназначенные для таких условий, например зимний химический анкер.
Контроль монтажа и проходок
Перед сверлением проверяют расположение скрытых кабелей и труб. Диаметр и глубину отверстия, очистку, момент затяжки и порядок установки соблюдают по документации крепёжной системы. На фасаде отдельно восстанавливают гидроизоляцию и герметичность прохода, чтобы не допустить попадания воды за облицовку или в утеплитель. Если коммуникация пересекает противопожарную преграду, узел проходки выполняют с предусмотренной проектом огнезащитой. Для ответственных креплений фиксируют тип основания, крепежа и результаты контроля — это упрощает приёмку и последующее обслуживание.
