Крепёж для полнотелого и пустотелого кирпича: в чём разница
Почему крепёж нельзя выбирать одинаково для любой кладки

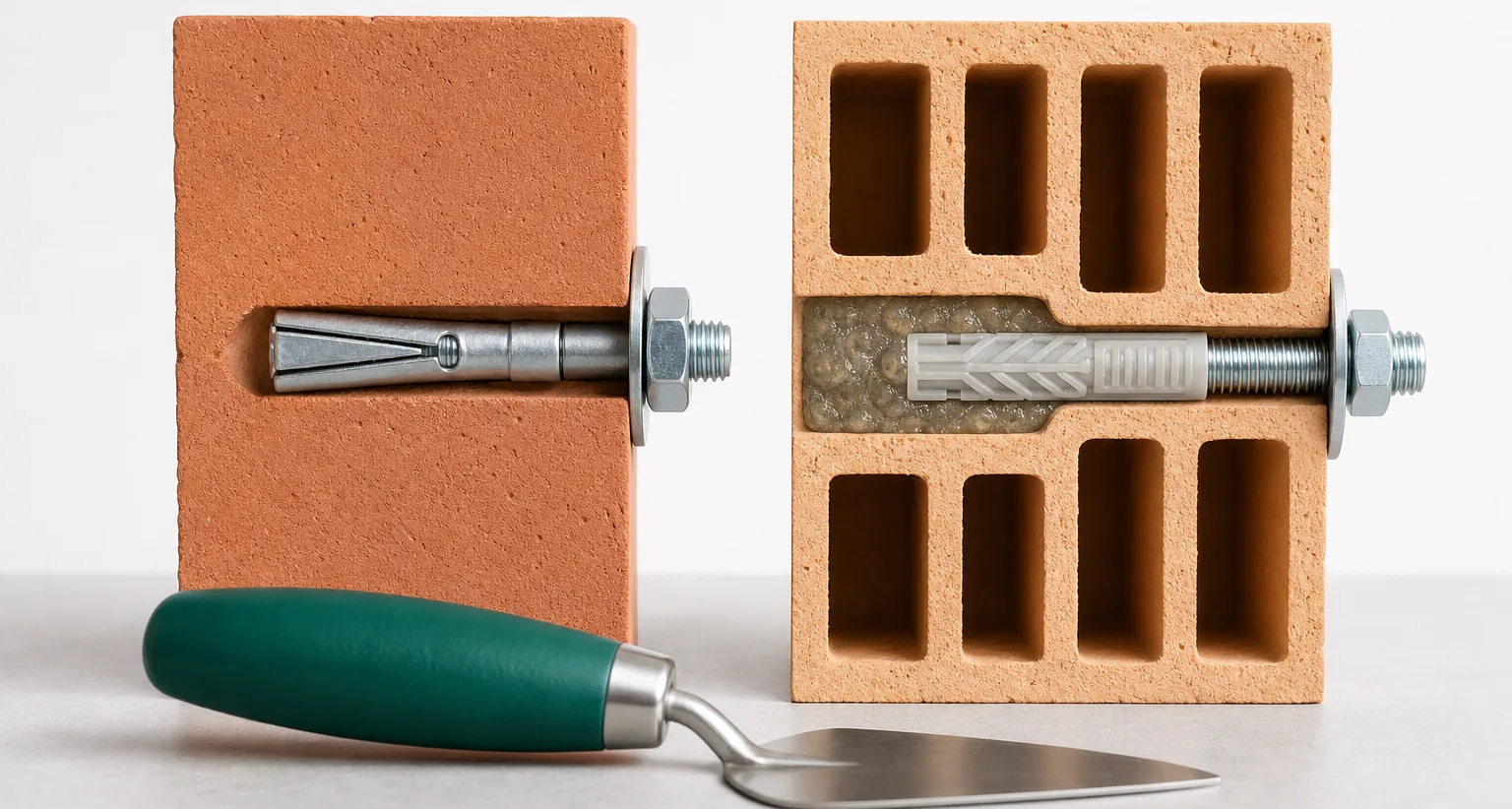

Полнотелый и пустотелый кирпич ведут себя по-разному под нагрузкой от дюбеля или анкера, хотя внешне кладка может выглядеть одинаково. Полнотелый кирпич — сплошной материал без внутренних полостей, поэтому распорная часть крепежа работает по всей длине заделки почти как в бетоне. Пустотелый кирпич содержит вертикальные или горизонтальные технологические отверстия, и если распорный элемент попадает в пустоту, он не создаёт нужного трения и вырывается из стены даже при небольшой нагрузке. Разница касается не только несущей способности, но и техники сверления, глубины отверстия и типа самого крепежа.
Как определить тип основания перед монтажом
На объекте тип кирпича устанавливают по проектной документации, паспорту на партию или визуально по срезу и весу изделия. Пустотелый кирпич заметно легче полнотелого при одинаковых габаритах, а при сверлении на пустотелом основании ощущается характерный провал бура и лёгкая просадка без сопротивления материала. Для расчёта несущей способности крепежа ориентируются на действующие нормативные документы по кирпичной кладке и на техническое свидетельство Минстроя РФ конкретного дюбеля или анкера, где указаны допустимые основания.
ГОСТ 530-2012
Кирпич и камень керамические. Общие технические условия.
СП 15.13330.2020
Каменные и армокаменные конструкции.
Технические свидетельства Минстроя РФ на крепёж отдельно подтверждают несущую способность именно для пустотелой и полнотелой кладки — эти значения нельзя переносить с бетона или газобетона без дополнительной проверки основания.
Что показывает пустотность кирпича
Процент пустотности определяет, сколько материала остаётся сплошным между отверстиями, и насколько предсказуемо ведёт себя основание при сверлении. Чем выше пустотность, тем выше риск попадания крепежа в полость и тем важнее подбирать дюбель с увеличенной зоной распора или химический анкер с гильзой. Для оценки основания перед монтажом учитывают следующие параметры:
- процент пустотности кирпича по паспорту изделия;
- форму и расположение пустот — круглые, щелевые, сквозные или несквозные;
- толщину наружных стенок между пустотами;
- ориентацию отверстий относительно направления сверления;
- марку прочности кирпича на сжатие.
Как пустотность влияет на выбор крепежа

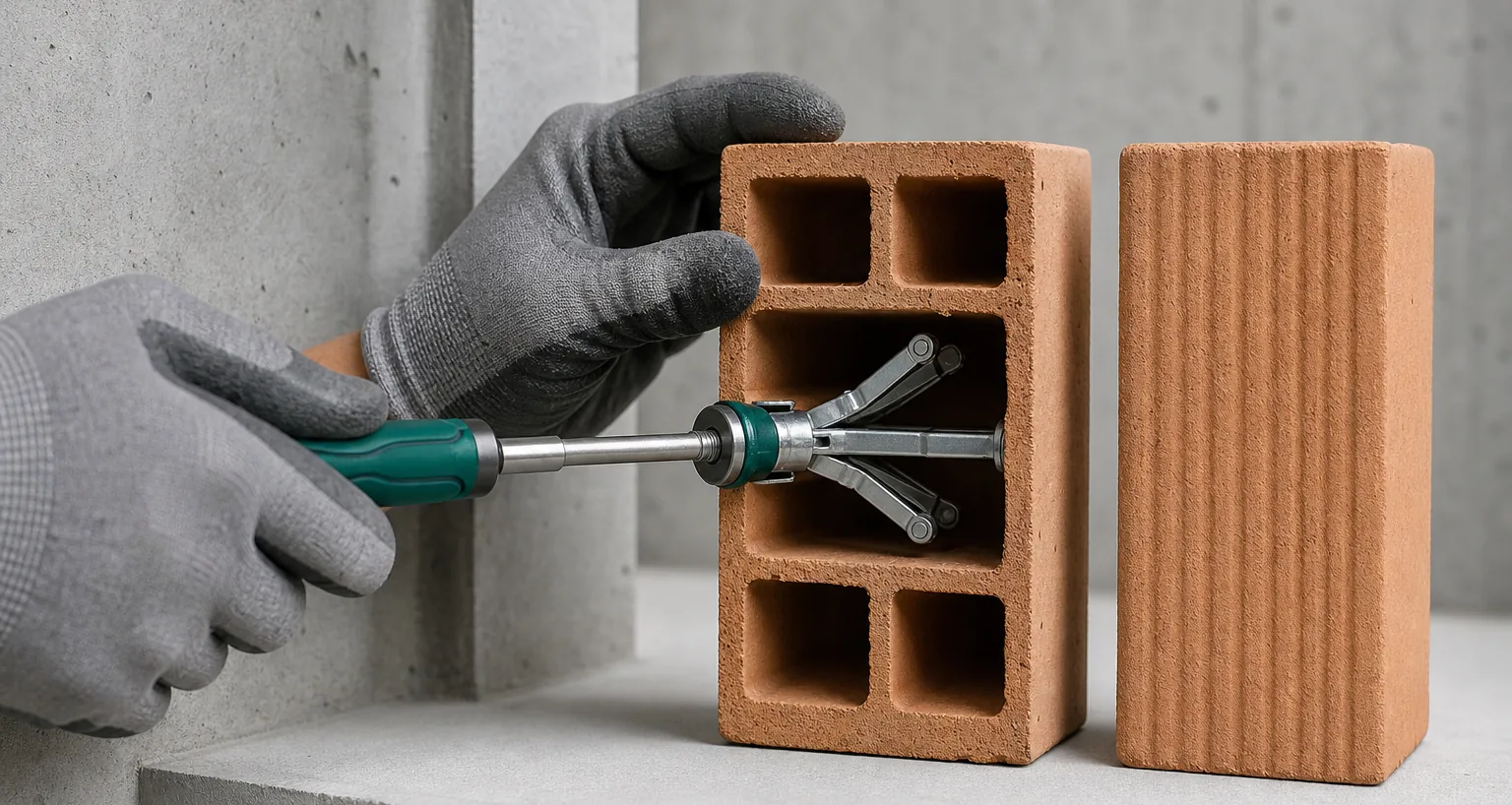

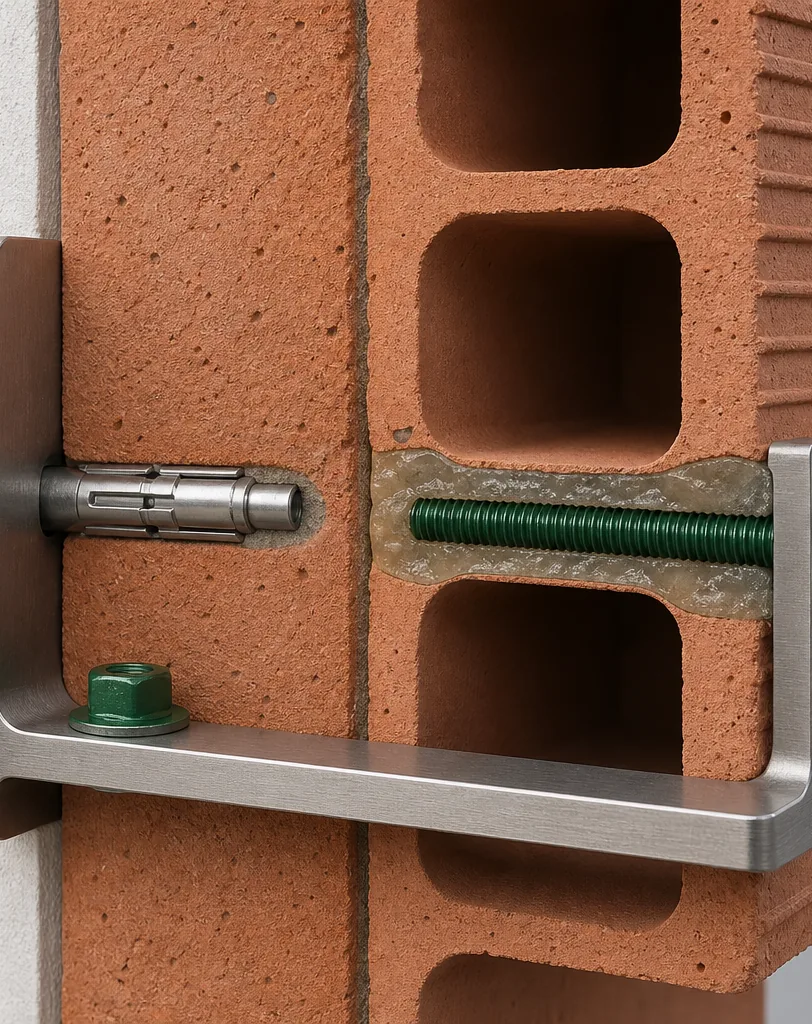

В полнотелом кирпиче можно применять стандартный нейлоновый дюбель-гвоздь, универсальный дюбель или металлический анкер — распорная часть равномерно расширяется в сплошном материале. В пустотелом кирпиче та же деталь работает надёжно только если заделка приходится на перемычку между отверстиями, а на практике это невозможно гарантировать заранее. Поэтому для пустотелой кладки применяют дюбели с длинной распорной зоной, дюбели-бабочки, раскрывающиеся внутри полости, или химический анкер с перфорированной сетчатой гильзой, который заполняет объём пустоты составом и создаёт опору независимо от расположения отверстий.
Из чего складывается
соединение в кирпичной стене
Надёжность крепления определяется не только маркой дюбеля, но и совпадением всех элементов узла между собой и с основанием. Отдельно проверяют диаметр и глубину отверстия, чистоту от буровой пыли, тип распорной части и класс допустимой нагрузки. В состав узла крепления в кирпич входят следующие элементы:
- сверло нужного диаметра и типа для кирпича, а не для бетона;
- дюбель или гильза, рассчитанные на конкретную пустотность основания;
- шуруп, гвоздь или резьбовую шпильку соответствующей длины;
- при химическом анкере — состав, подобранный по температуре монтажа;
- крепёжный элемент фасадной или инженерной системы.
Почему один дюбель не подходит для обоих типов кладки
Попытка использовать один типоразмер крепежа на объекте со смешанной кладкой — частая причина отказов на этапе эксплуатации. В полнотелом кирпиче излишне длинный дюбель с гильзой для пустот просто не раскрывается на полную длину и теряет часть несущей способности. В пустотелом кирпиче короткий распорный дюбель, рассчитанный на сплошной материал, проваливается в полость и держит нагрузку только за счёт трения о верхний слой отверстия. Разница в поведении проявляется не сразу, а при вибрации, ветровой нагрузке на фасад или циклах температурного расширения, поэтому на объекте с обоими типами кладки крепёж подбирают отдельно под каждый участок стены.
Как подобрать крепёж под конкретную задачу
Выбор начинается не с диаметра, а с типа основания и характера нагрузки. Лёгкие внутренние работы, крепление теплоизоляции и монтаж фасадных систем требуют разного подхода даже в рамках одного типа кирпича.
Полнотелый и пустотелый кирпич —
разные основания для анкеровки
Ошибки при монтаже крепежа в кирпич часто проявляются не сразу, а через месяцы эксплуатации. Сверление с ударным режимом на пустотелом кирпиче разрушает тонкие перегородки между отверстиями и увеличивает фактический диаметр отверстия — распорная часть дюбеля перестаёт создавать нужное усилие. Буровая пыль, не удалённая из отверстия перед установкой химического анкера, снижает адгезию состава к стенкам кирпича почти вдвое. На полнотелом кирпиче основная ошибка — недостаточная глубина заделки при высокой вырывающей нагрузке, когда экономия на длине крепежа оборачивается риском отказа узла.
Как учитывать оба типа кладки на одном объекте
На фасаде здания нередко сочетаются полнотелый кирпич цоколя и пустотелый кирпич основной стены, и подсистему навесного фасада или крепёж теплоизоляции нельзя проектировать по одному типоразмеру анкера для всех отметок. Компания «Фиксар» помогает подобрать дюбель, механический или химический анкер под конкретное основание — с учётом пустотности кирпича, глубины заделки, температуры монтажа и требуемого класса нагрузки. Инженерно согласованная комплектация Fiksar снижает риск ошибочного выбора крепежа на площадке и позволяет закладывать в проект реальную несущую способность узла, а не усреднённое значение для «кирпичной стены» в целом.
