Крепёж для солнечных панелей и наружного оборудования: задачи проектирования и монтажа
Почему крепёж выбирают по основанию и нагрузкам

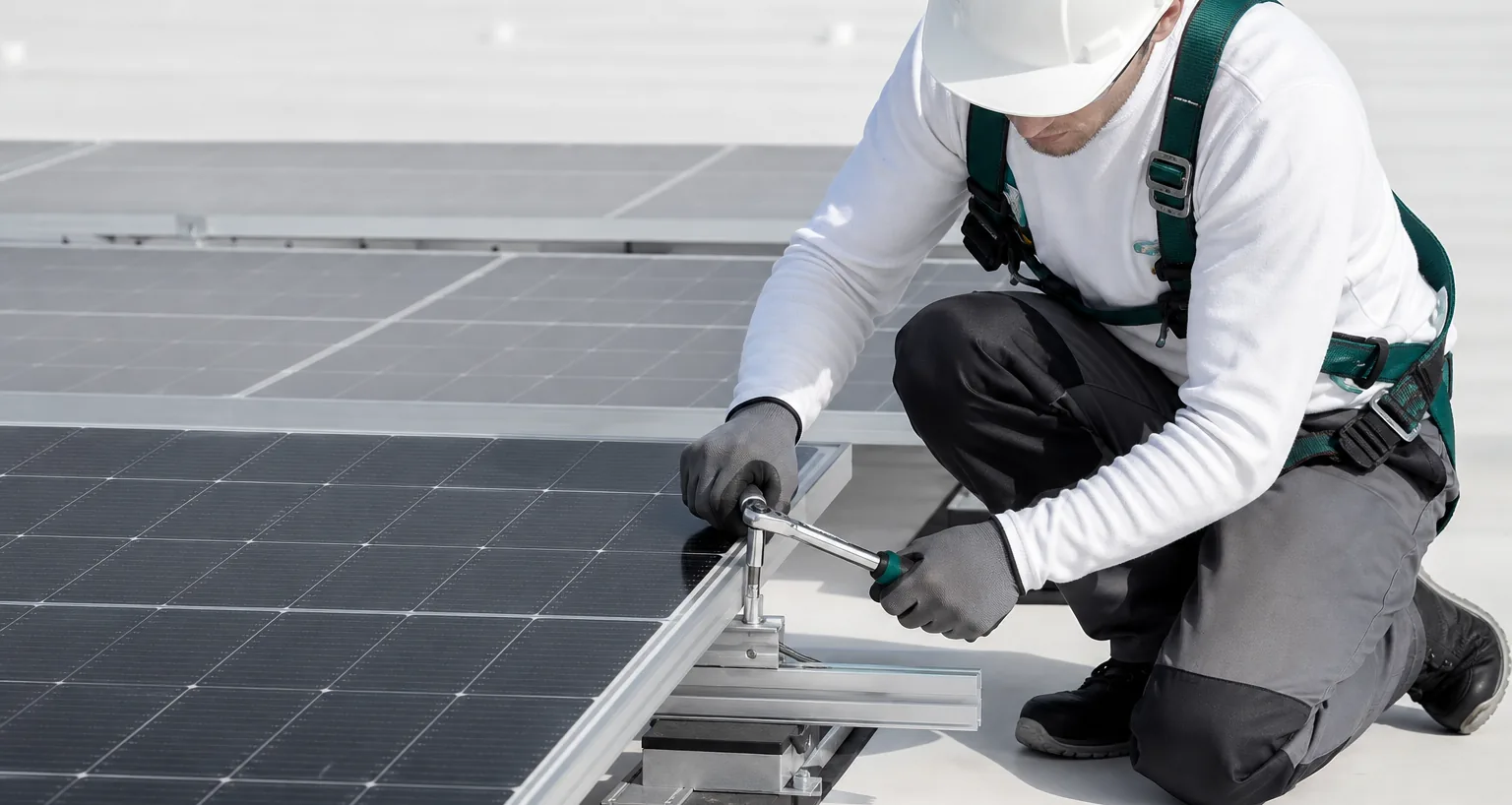

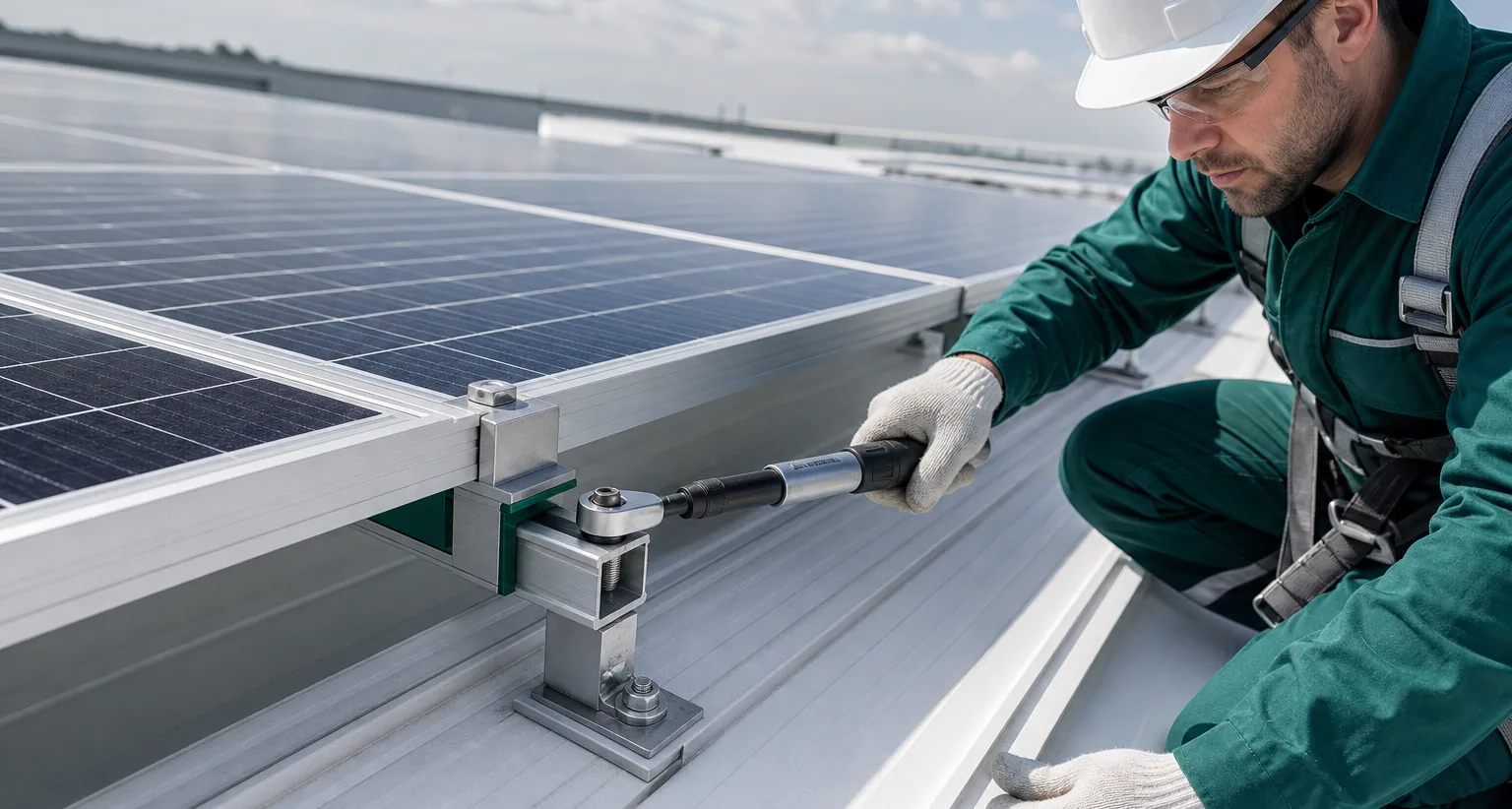

Солнечные панели, кондиционеры, камеры и кабельные трассы создают на фасаде или кровле постоянную нагрузку, а ветер и снег — переменную. Для панелей особенно важен ветровой отрыв: усилие передаётся через раму и направляющие на кронштейны, а затем на анкеры и несущую конструкцию. Поэтому подбирать крепёж только по массе оборудования или диаметру отверстия нельзя. В проекте учитывают тип основания, схему опор, вылет кронштейнов, расположение крепёжных точек и условия эксплуатации. Крепление должно передавать расчётные усилия в несущий слой, не повреждая утеплитель, облицовку и гидроизоляцию.
Что проверить до выбора анкера
Сначала определяют материал и состояние основания: бетон, полнотелая или пустотелая кладка, газобетон, деревянная конструкция. Уточняют толщину отделки и утеплителя, чтобы назначить требуемую глубину заделки именно в несущий материал. Для бетона проектом могут предусматриваться механический анкер или химический анкер; для пустотелого основания важны конструкция анкера и способ передачи нагрузки. Универсальный дюбель не заменяет расчётное фасадное крепление. При неизвестном или неоднородном основании полезны обследование и пробные испытания креплений на вырыв.
Как крепить оборудование на утеплённом фасаде
Нельзя затягивать кронштейн так, чтобы он сминал теплоизоляцию: со временем опора может ослабнуть, а на фасаде появятся трещины и деформации. Нагрузку проводят к стене через предусмотренную проектом дистанционную опору или подсистему. Фасадный анкер выбирают с учётом материала основания и глубины анкеровки; дюбель для теплоизоляции удерживает утеплитель, но не предназначен для подвеса тяжёлого оборудования. Отверстия и проходки через облицовку выполняют с защитой от попадания воды и с сохранением проектного вентиляционного зазора.
Для монтажа на кровле проверяют несущую способность стропил или прогонов, расположение опор относительно них и совместимость узла с кровельным покрытием. Любое отверстие в гидроизоляции требует предусмотренного проектом герметичного узла. Крепёж наружных блоков кондиционеров и других вибрирующих устройств дополнительно проверяют на динамическое воздействие и передачу шума в здание.
Коррозия и температурные перемещения — часть расчёта
На открытом воздухе крепёж испытывает воздействие влаги, перепадов температуры и загрязнений. Материал и защитное покрытие крепежа согласуют со средой эксплуатации и материалами соединяемых деталей, чтобы снизить риск коррозии. Для длинных рядов панелей предусматривают возможность температурного перемещения в соответствии с конструкцией системы: чрезмерно жёсткая фиксация может вызвать деформацию элементов. Нельзя заменять указанные в проекте детали похожими без проверки их характеристик.
Последовательность проектирования и монтажа
Работу начинают с обследования основания и проверки монтажной схемы. Тип крепежа и порядок установки должны соответствовать расчёту, документации системы и требованиям производителя оборудования.
Контроль монтажа на площадке

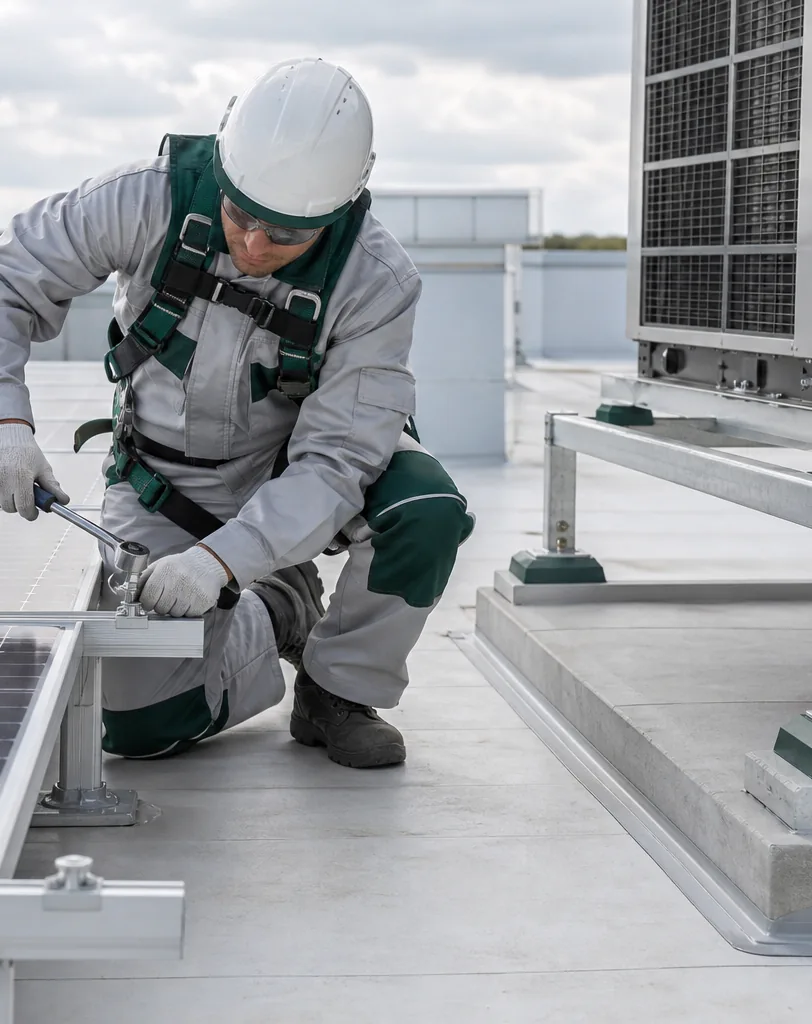

Перед сверлением размечают точки и убеждаются, что отверстия не попадают в швы кладки, скрытые коммуникации и края основания, если это не разрешено проектом. Диаметр и глубину отверстия, очистку от пыли, момент затяжки и выдержку химического анкера выполняют по инструкции конкретной системы. Для химического анкера важно учитывать температуру основания и картриджа, а при низких температурах — применять состав, рассчитанный на такие условия. Монтаж не следует начинать, если фактическое основание отличается от проектного.
После установки проверяют положение опор, отсутствие люфта, качество уплотнения проходок и затяжку соединений. Для ответственных узлов фиксируют тип и партию крепежа, результаты контроля и выявленные отклонения. Такой подход помогает избежать случайной замены анкеров и повреждения фасадной системы. Для СФТК и НФС крепёж оборудования согласуют с конструкцией фасада, а не подбирают отдельно от неё.
