Монолитное строительство: как соединяют новые элементы с уже существующими бетонными конструкциями
Как обеспечить надёжное соединение старого и нового бетона
При реконструкции, устройстве пристроек и усилении зданий новые бетонные элементы нужно связать с уже существующими. Это могут быть стены, колонны, перекрытия или фундаменты. Прочность стыка зависит не только от марки бетона: важно правильно подготовить поверхность, определить схему анкеровки и передать усилия на старую конструкцию. Рабочее решение назначает проектировщик после обследования основания и расчёта нагрузок. На практике применяют выпуски арматуры, механические анкеры или химический анкер. Выбор зависит от состояния бетона, требуемой глубины заделки, расстояний до края и условий монтажа.
Что выбрать для крепления арматуры
Тип крепежа определяют по проекту, а не только по диаметру стержня. Для ответственных узлов учитывают класс бетона, трещиноватость, направление нагрузки, расстояние между анкерами и допустимое расстояние до кромки.
Химический анкер
Подходит для вклеивания арматурных стержней и шпилек в подготовленное отверстие.
Механический анкер
Передаёт нагрузку за счёт распорного или другого механического взаимодействия с бетоном.
Химический анкер не создаёт распорного усилия при установке, поэтому может быть уместен при ограниченном расстоянии до края. Однако его несущая способность зависит от состава, температуры основания, качества очистки отверстия и соблюдения времени отверждения. Механический анкер устанавливают по инструкции для конкретной модели; нужно проверить, что бетон выдержит распор и монтажный момент.
Обследование и подготовка поверхности

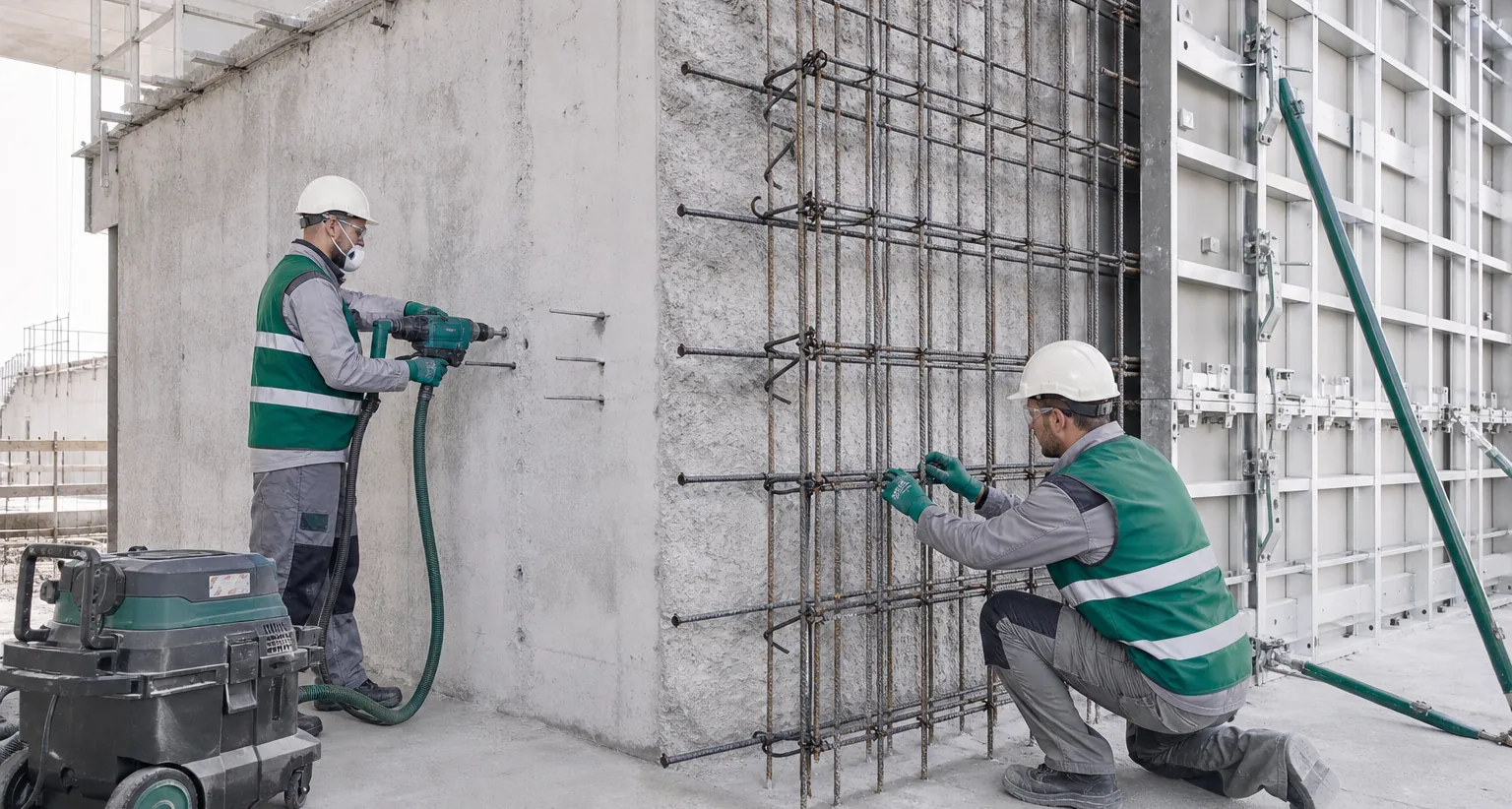

До сверления выясняют прочность и состояние бетона, расположение арматуры и скрытых коммуникаций. Для этого используют проектную документацию и, при необходимости, приборное обследование. Нельзя размещать отверстия без проверки в зонах с трещинами, у кромок или рядом с существующими анкерами: такие решения могут ослабить основание. Перед устройством стыка бетон очищают от слабого слоя, пыли, масла и загрязнений. Гладкую поверхность обрабатывают до шероховатой, если этого требует проект.
Подготовка отверстия —
часть анкеровки

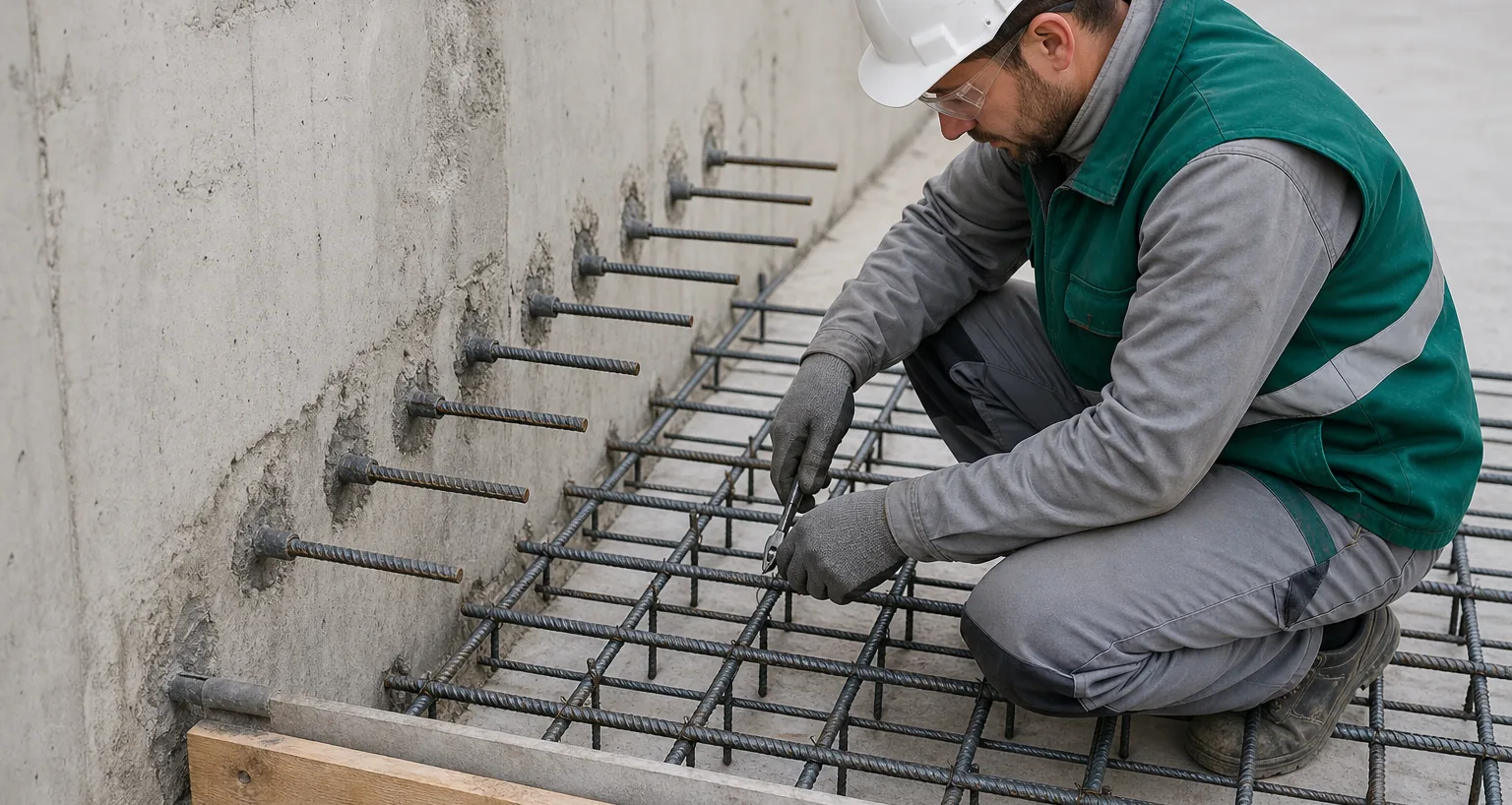

При установке вклеиваемой арматуры критичны диаметр и глубина отверстия, его положение и чистота. Их назначают по расчёту и технической документации выбранной анкерной системы. После сверления отверстие очищают способом, указанным производителем: обычно используют продувку и щётку нужного диаметра, повторяя операции в заданной последовательности. Остаточная пыль ухудшает сцепление состава с бетоном. Перед монтажом проверяют, что отверстие не заполнено водой, если система не предназначена для таких условий.
- размечают точки и проверяют их положение относительно арматуры и кромок;
- сверлят отверстия заданного диаметра и глубины;
- очищают отверстия и проверяют их перед заполнением составом;
- устанавливают стержень на проектную глубину без проворачивания, если это предписано инструкцией.
Почему важно соблюдать технологию анкеровки
Недостаточная очистка отверстия, неверная дозировка состава или ранняя нагрузка на установленный стержень могут снизить несущую способность соединения. Для двухкомпонентного химического анкера соблюдают пропорции компонентов, температуру применения и время отверждения. В холодных условиях используют только состав, допущенный для соответствующей температуры основания; зимний химический анкер не отменяет требований к подготовке бетона. Перед бетонированием нового элемента проверяют положение стержней, глубину заделки и отсутствие загрязнений.
Последовательность устройства соединения
Монтаж ведут по рабочей документации и технической карте анкерной системы. Если фактическое состояние основания отличается от принятого в проекте, работы останавливают и согласуют корректировку. Самовольная замена химического анкера на механический или изменение глубины заделки меняют работу узла.
Стык должен передавать нагрузку, а не только
удерживать стержни

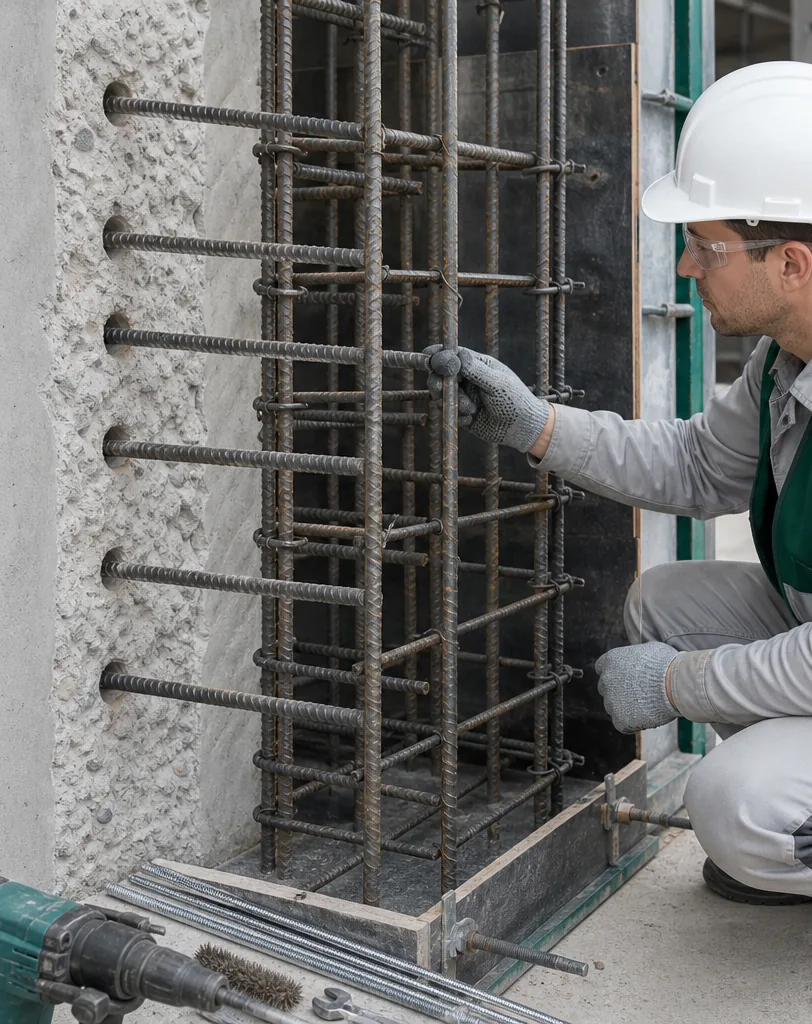

Анкеровка арматуры связывает элементы, но сама по себе не гарантирует совместную работу конструкций. Проектировщик проверяет передачу усилий через контактный шов, длину заделки, количество и расположение стержней, а также местную прочность существующего бетона. В зависимости от задачи предусматривают шероховатость стыка, очистку и увлажнение основания или другие меры, заданные проектом. Новый бетон укладывают так, чтобы смесь заполнила пространство вокруг выпусков без пустот.
Контроль до бетонирования
До закрытия узла проверяют соответствие фактических диаметров, шага и глубины заделки чертежам. Для химического анкера контролируют подготовку отверстий, заполнение составом и соблюдение времени отверждения. Если требуется подтверждение характеристик соединения, проектом назначают контрольные испытания. Результаты осмотра и скрытых работ фиксируют в исполнительной документации.
Как избежать типичных ошибок
Не следует сверлить арматуру существующей конструкции без согласования, увеличивать диаметр отверстия «для удобства» или использовать случайный крепёж. Необходимо учитывать состояние бетона и фактические условия монтажа, включая влажность и температуру. Для соединения нового элемента с существующим основанием применяют анкерную систему, рассчитанную на заданные нагрузки и совместимую с условиями площадки. Выбор и монтаж крепежа для бетона выполняют по проекту и технической документации производителя.
