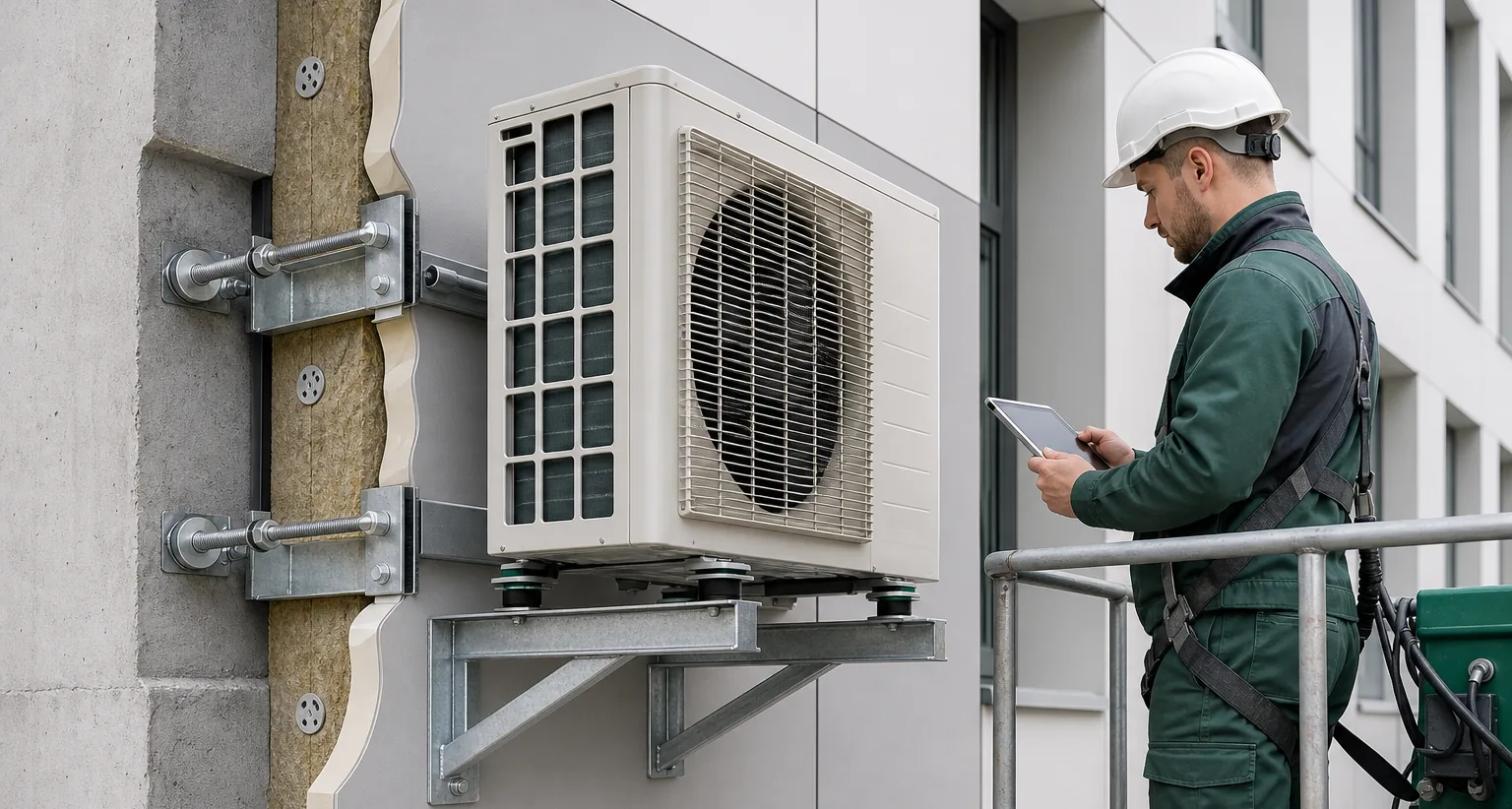

Монтаж кондиционеров, вентиляции и наружных блоков на фасаде: проектирование крепления
Почему крепление фасадного оборудования нужно рассчитывать
Наружный блок кондиционера, вентиляционная установка или воздуховод передают на стену не только собственный вес. В расчёте учитывают рабочие вибрации, ветровую нагрузку, вылет кронштейна от основания и возможные усилия при обслуживании. Для оборудования на высоте особенно важна проверка крепления на вырыв и срез: длинный кронштейн создаёт изгибающий момент, который увеличивается с расстоянием от стены. Ошибка в выборе анкера может привести к расшатыванию узла и повреждению фасадной отделки. Проектировать нужно весь путь передачи нагрузки: от корпуса через опоры и кронштейны к несущему основанию здания.
Что собрать до выбора крепежа
Зафиксируйте массу оборудования с учётом заполнения, точки крепления и расстояния между ними, вылет опор, сведения о материале стены и толщине фасадных слоёв. Нагрузки и сочетания воздействий принимают по проектным данным и действующим требованиям, в том числе СП 20.13330. Если основание неизвестно или неоднородно, его нельзя определять только по внешнему виду: нужны данные проекта, обследование либо пробное испытание крепежа на объекте.
Как подобрать анкер под основание

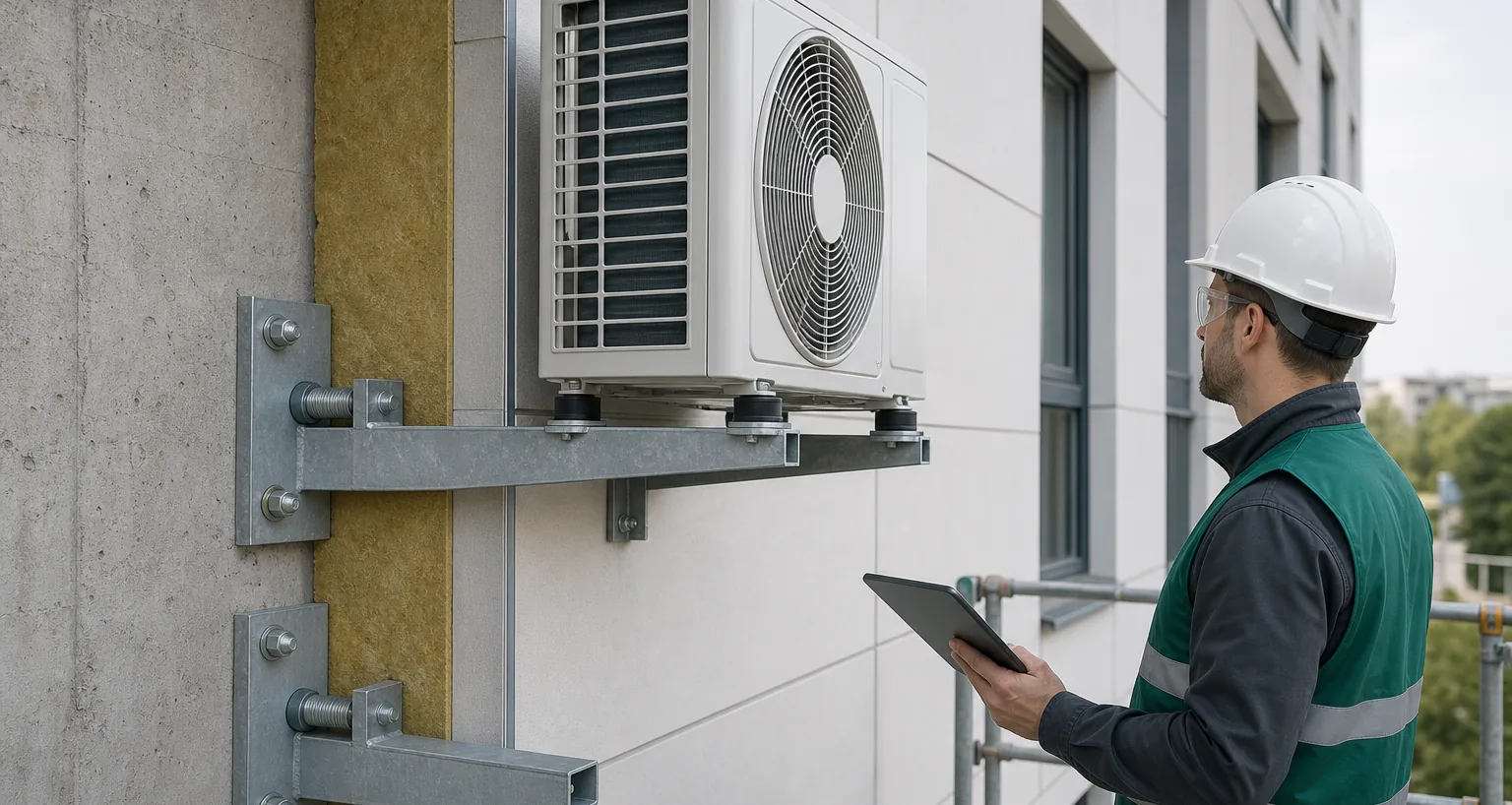

Крепление кронштейна должно проходить через облицовку и утеплитель и закрепляться в несущей стене. Слой теплоизоляции не является основанием для анкеровки оборудования: сжатие утеплителя и увеличенный вылет создают дополнительную нагрузку на узел. Для бетона применяют подходящий анкер для бетона с расчётной глубиной заделки. Для полнотелой или пустотелой кладки тип крепежа выбирают по материалу и геометрии основания. Анкер для газобетона подбирают с учётом низкой прочности основания; стандартный распорный дюбель нельзя автоматически считать подходящим. В сложной или пустотелой кладке может быть уместен химический анкер с сетчатой гильзой, если система разрешена для данного материала и предусмотрена проектом. Универсальный дюбель подходит только для нагрузок и оснований, указанных изготовителем.
Проверьте минимальные расстояния до края стены и между анкерами, глубину отверстия, диаметр сверления и способ очистки. Для химического анкера важны температура основания, время отверждения, состояние отверстия и соблюдение инструкции. Не нагружайте состав до набора требуемой прочности. При неизвестном основании проводят испытания на вырыв и фиксируют результаты.
Утеплитель и облицовка не заменяют несущую стену
В СФТК и НФС длину крепежа определяют с учётом ненесущих слоёв, но расчётную заделку обеспечивают в основании. Узел не должен сминать утеплитель или опираться на облицовочную панель, если такая передача нагрузки не предусмотрена системой. Для фасада с облицовкой отдельно согласуют проход крепежа, герметизацию и защиту от коррозии.
Проверка узла перед монтажом
До установки сопоставьте расчётную схему с фактическими условиями на фасаде. Если изменились марка оборудования, вылет кронштейна или материал стены, крепление нужно проверить заново: прежний подбор анкера может оказаться неприменим.

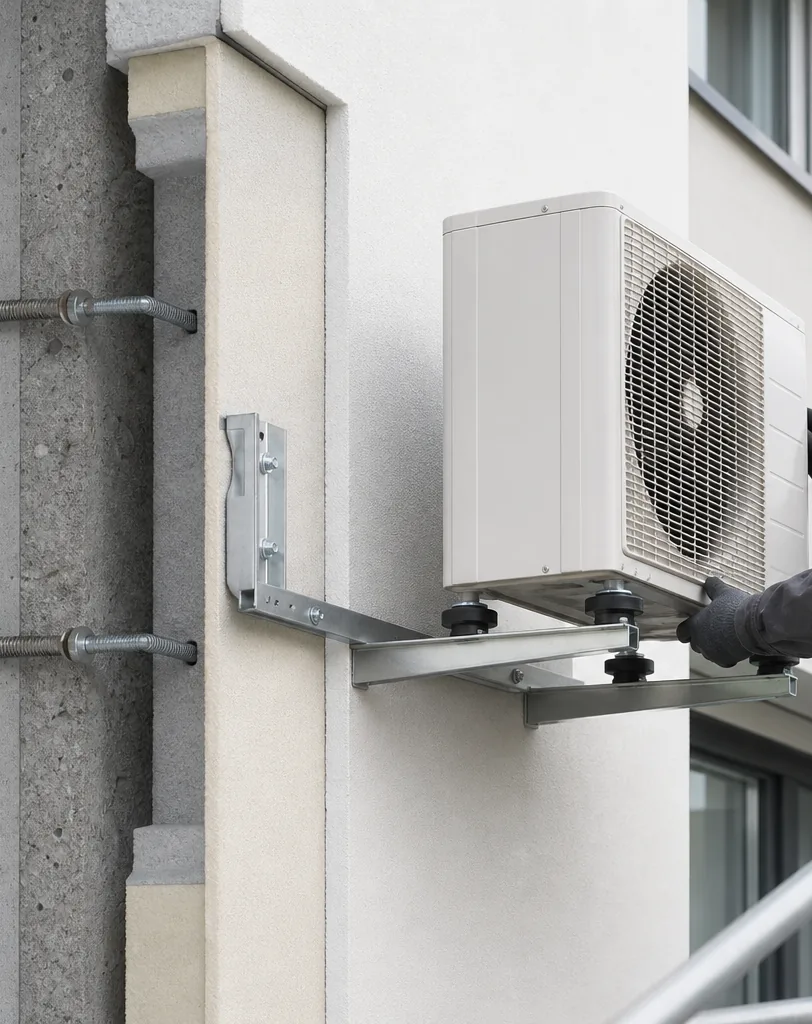

Монтаж и контроль на объекте
Отверстия сверлят способом, подходящим для материала стены: ударное сверление может повредить хрупкую кладку. Крепёж устанавливают без перекоса, соблюдая заданный момент затяжки, если он указан изготовителем. Нельзя компенсировать несовпадение отверстий самовольным увеличением диаметра или уменьшением числа анкеров. После монтажа проверяют посадку кронштейнов, отсутствие люфта и сохранность гидроизоляции фасадного узла. Виброизолирующие элементы оборудования не заменяют расчёт анкеровки.
Для вентиляционных каналов дополнительно учитывают массу участка воздуховода, опоры и возможное воздействие потока воздуха. Шаг кронштейнов назначают по проекту и требованиям изготовителя системы. При прокладке через утеплённый фасад предусматривают дистанционный узел, который передаёт усилие на несущую стену, а не на теплоизоляцию.
Рабочее решение должно содержать схему опор, тип и количество анкеров, глубину заделки, материал основания и требования к монтажу. Для подбора фасадного крепежа и анкерных систем нужны именно эти исходные данные: название оборудования само по себе не определяет безопасную конструкцию.
