Сборные железобетонные конструкции: как устроен монтаж элементов на стройплощадке
Монтаж начинается до подачи элемента краном
Сборные железобетонные конструкции доставляют на площадку готовыми к установке, но это не делает монтаж простой сборкой «по месту». Положение каждой колонны, балки, плиты или стеновой панели должно соответствовать проекту, а временная устойчивость — обеспечиваться на каждом этапе. До начала работ проверяют подъездные пути, площадку для крана, места складирования и доступность монтажных соединений. Геодезисты выносят оси и отметки, сверяют фактические размеры опор с проектом. Отдельно проверяют закладные детали, выпуски арматуры, анкерные болты и состояние бетона. Отклонения фиксируют до подъёма элемента: попытка компенсировать их случайными прокладками или изгибом соединительных деталей может нарушить работу узла.
Подготовка элементов и основания
Перед строповкой осматривают изделие: проверяют маркировку, отсутствие критичных сколов и трещин, расположение монтажных петель и закладных. Стропы выбирают по массе и схеме подъёма из проекта производства работ. Основание очищают от мусора, льда и наплывов раствора; отметки опор проверяют нивелиром. Под колонны заранее устанавливают предусмотренные проектом подкладки или регулирующие устройства. Случайные деревянные обрезки и нерасчётные металлические пластины для выравнивания не применяют.

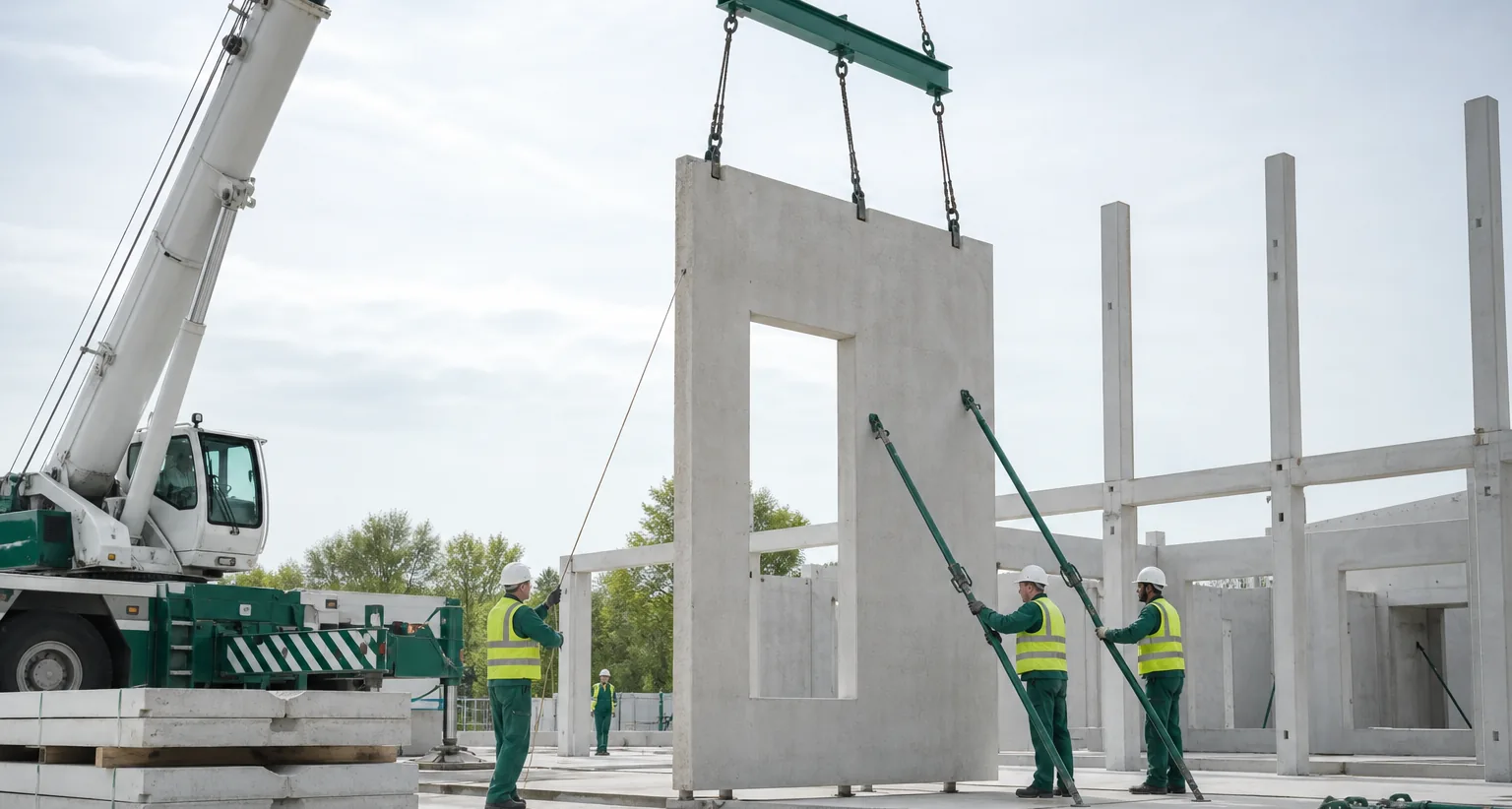

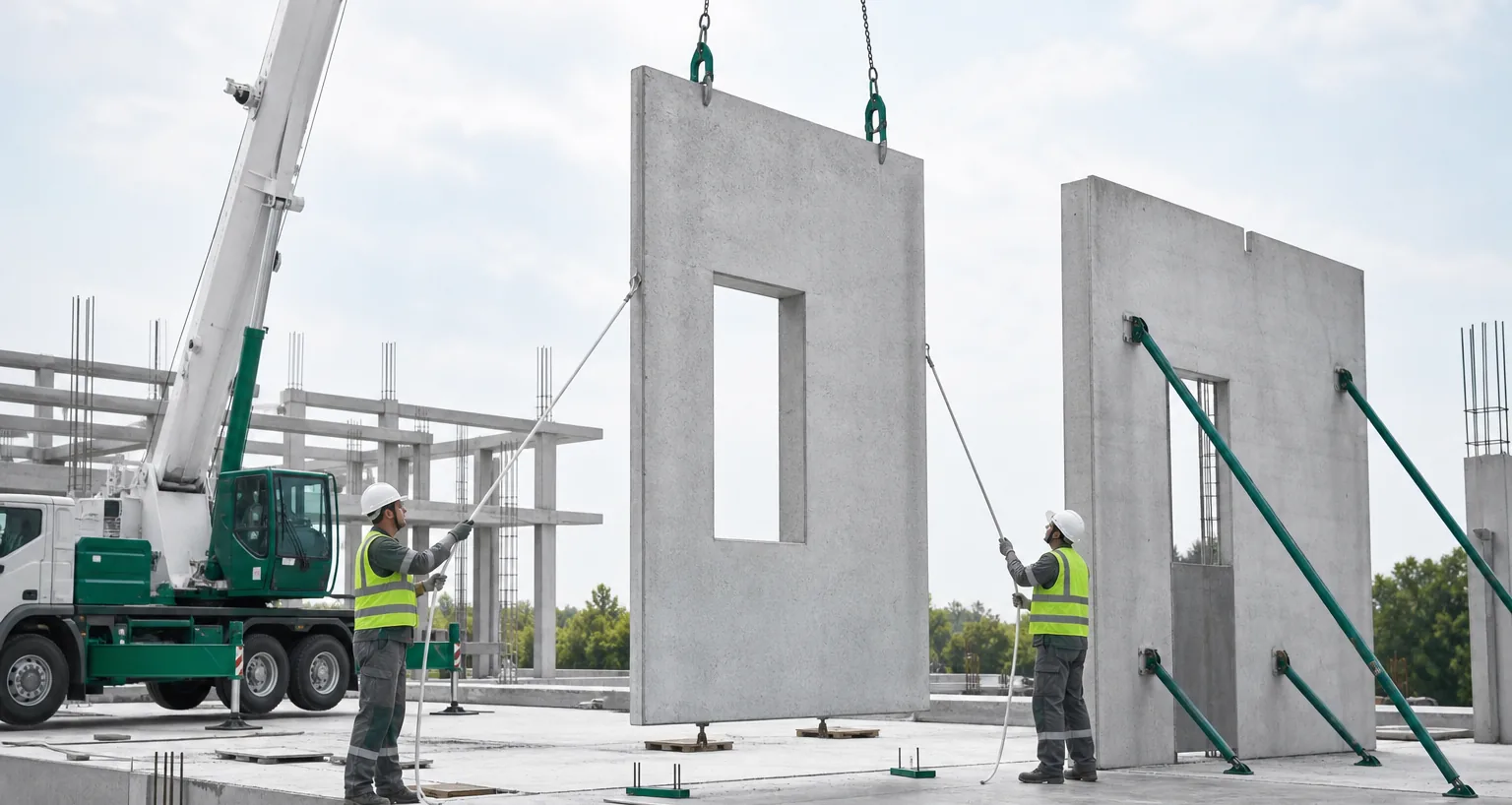

Установка, выверка и временное закрепление
Кран подаёт элемент к месту монтажа, а рабочие направляют его оттяжками, не находясь под грузом. После опускания проверяют положение относительно осей, вертикальность или горизонтальность и отметку опирания. Колонну временно закрепляют расчалками либо инвентарными подкосами; плиты и балки удерживают от сдвига и опрокидывания в соответствии с ППР. Снимать стропы можно только после подтверждения устойчивости и выполнения предусмотренного временного крепления. Следующий элемент не должен создавать нагрузку на конструкцию, которая ещё не закреплена.
Монтажное крепление — часть проектного узла
Элементы соединяют предусмотренным проектом способом: сваркой закладных деталей, болтовыми соединениями, арматурными выпусками с последующим замоноличиванием или сочетанием решений. Самовольная замена сварного узла на анкер, добавление отверстий или изменение глубины заделки недопустимы. Механический анкер и химический анкер могут применяться для оборудования, ограждений и других последующих креплений к бетону, если это подтверждено расчётом и документацией системы. Они не заменяют несущий стык сборных конструкций. При выборе учитывают класс и состояние бетона, трещиноватость, расстояния до края и соседних креплений, глубину заделки и усилия.
Последовательность работ на площадке
Точный порядок зависит от конструктивной схемы, массы изделий и принятого способа монтажа. Работы ведут по ППР, а контрольные измерения и соединения фиксируют до перехода к следующему этапу.

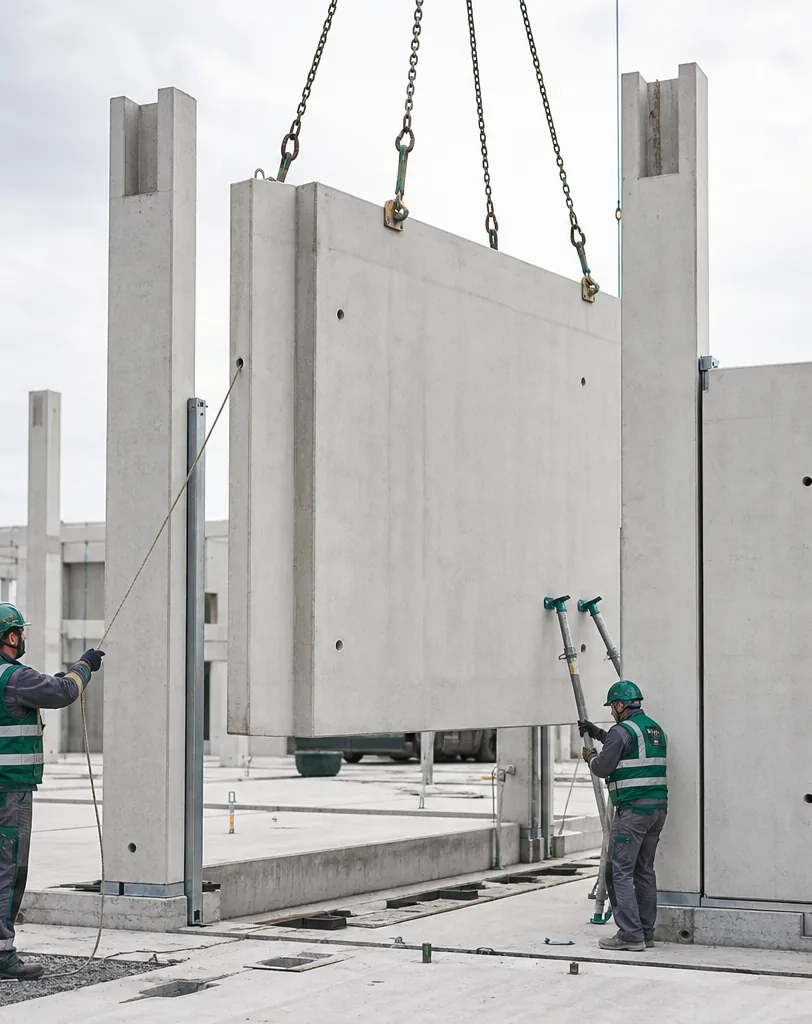

Контроль стыков и креплений
после установки
После установки проверяют геометрию ряда, отметки опирания и соответствие узлов рабочим чертежам. Для сварных соединений важны подготовка поверхностей, предусмотренные длина и катет шва, а также защита металла от коррозии. Болтовые узлы собирают с деталями нужного класса и затягивают по требованиям проекта. Стыки, заполняемые бетоном или раствором, очищают и подготавливают; состав и порядок укладки выбирают по документации. Нельзя закрывать отделкой соединение, которое ещё не принято ответственным специалистом.
Крепёж для последующих работ
Когда конструктивный каркас готов, к железобетону крепят фасадные подсистемы, инженерное оборудование и ограждения. Для фасадного крепежа и крепежа для СФТК или НФС важно подобрать анкерную систему под фактическое основание и расчётную нагрузку. Учитывают толщину присоединяемого слоя, глубину анкеровки, расстояние до кромки и расположение арматуры. Отверстия сверлят подходящим инструментом, очищают по инструкции производителя и устанавливают крепёж без повреждения основания. Для химического анкера соблюдают процедуру подготовки отверстия, температурные условия и время отверждения состава. Если бетон имеет трещины, повреждения или неизвестные характеристики, решение согласуют с проектировщиком и подтверждают испытаниями при необходимости.
Такой порядок помогает не смешивать монтаж несущих сборных элементов с креплением оборудования и фасадных систем. В первом случае определяющими остаются проектные стыки и временная устойчивость, во втором — расчёт анкеровки и соответствие крепежа материалу основания.
