Усиление бетонных конструкций: какие способы применяют при ремонте зданий
Когда бетонным конструкциям требуется усиление
Трещины, оголённая арматура, сколы и заметные прогибы перекрытий могут указывать на снижение несущей способности. Причиной бывают коррозия арматуры, ошибки строительства, изменение назначения помещений или дополнительные нагрузки от оборудования и новых перегородок. Усиление нельзя выбирать только по внешнему виду дефекта: сначала обследуют конструкцию, определяют прочность бетона, состояние арматуры и характер трещин, затем выполняют расчёт. Иногда достаточно восстановить защитный слой и устранить причину увлажнения; в других случаях требуется увеличить сечение элемента или передать часть нагрузки на новую систему.
С чего начинают ремонт
До работ фиксируют геометрию повреждений и выясняют, продолжают ли трещины раскрываться. При необходимости устанавливают маяки и проводят инструментальное обследование. По его результатам проектировщик выбирает способ усиления, проверяет узлы передачи усилий и задаёт последовательность работ. Самовольное удаление бетона или арматуры может дополнительно ослабить конструкцию.
Обследование
Дефекты, прочность основания, арматура и условия эксплуатации.
Расчёт
Нагрузки, несущая способность и работа узлов после ремонта.
Если бетон разрушен, непрочный слой удаляют до надёжного основания, очищают арматуру и при необходимости восстанавливают её сечение. Ремонтный состав наносят на подготовленную поверхность по технологии производителя. Косметическая заделка трещины без устранения причины не восстанавливает несущую способность.
Основные способы усиления
Метод зависит от типа элемента, доступности поверхности, величины нагрузки и состояния бетона. На практике применяют локальное восстановление, увеличение сечения, внешние элементы и композитные материалы. Их сочетание определяют расчётом, а не только удобством монтажа.
- Железобетонная обойма увеличивает сечение колонны или балки; старый и новый бетон соединяют анкерами и арматурными выпусками.
- Стальные обоймы и накладки усиливают элементы, если нужно быстро включить в работу дополнительные детали. Проверяют узлы крепления и защиту металла от коррозии.

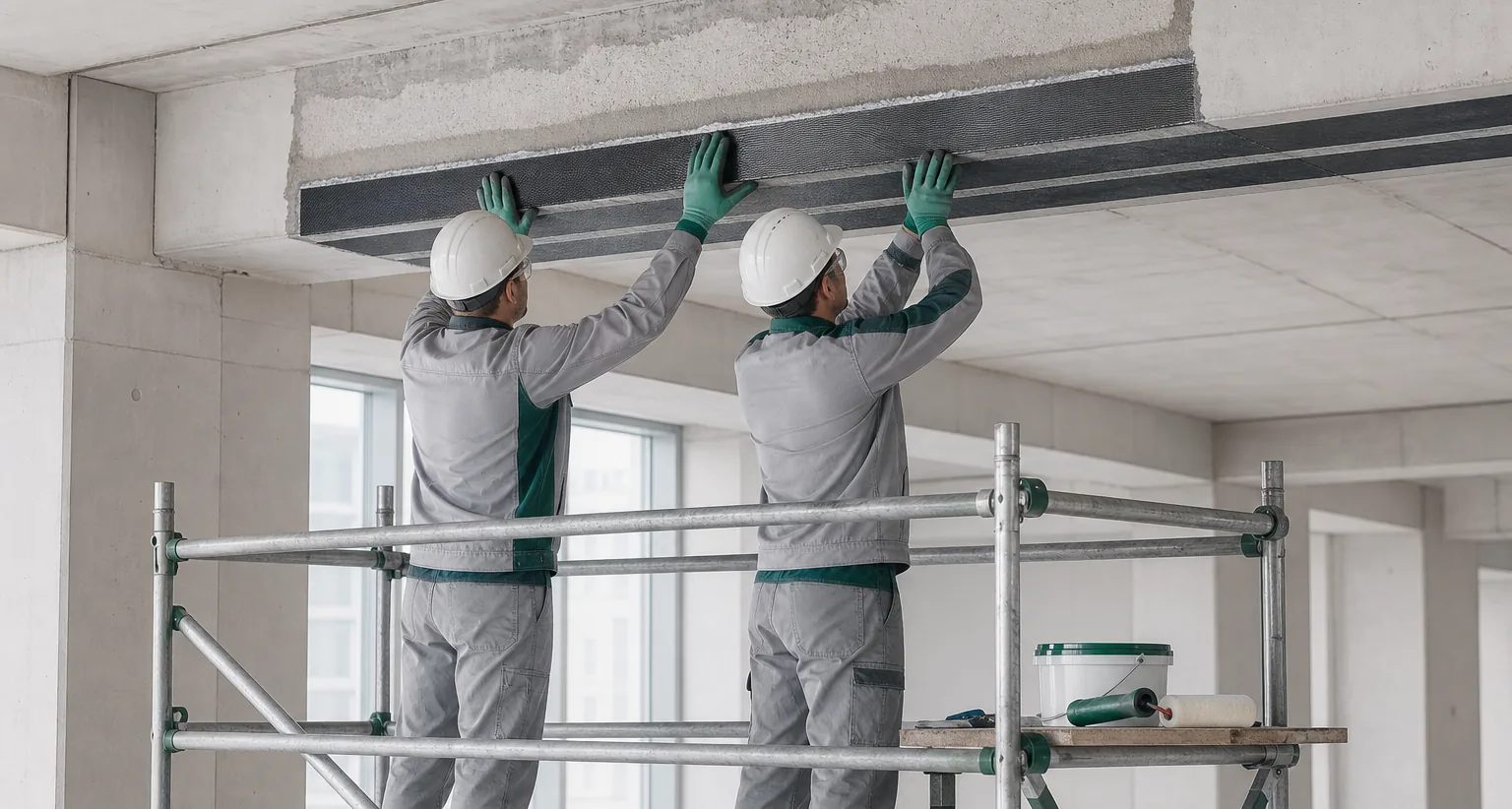

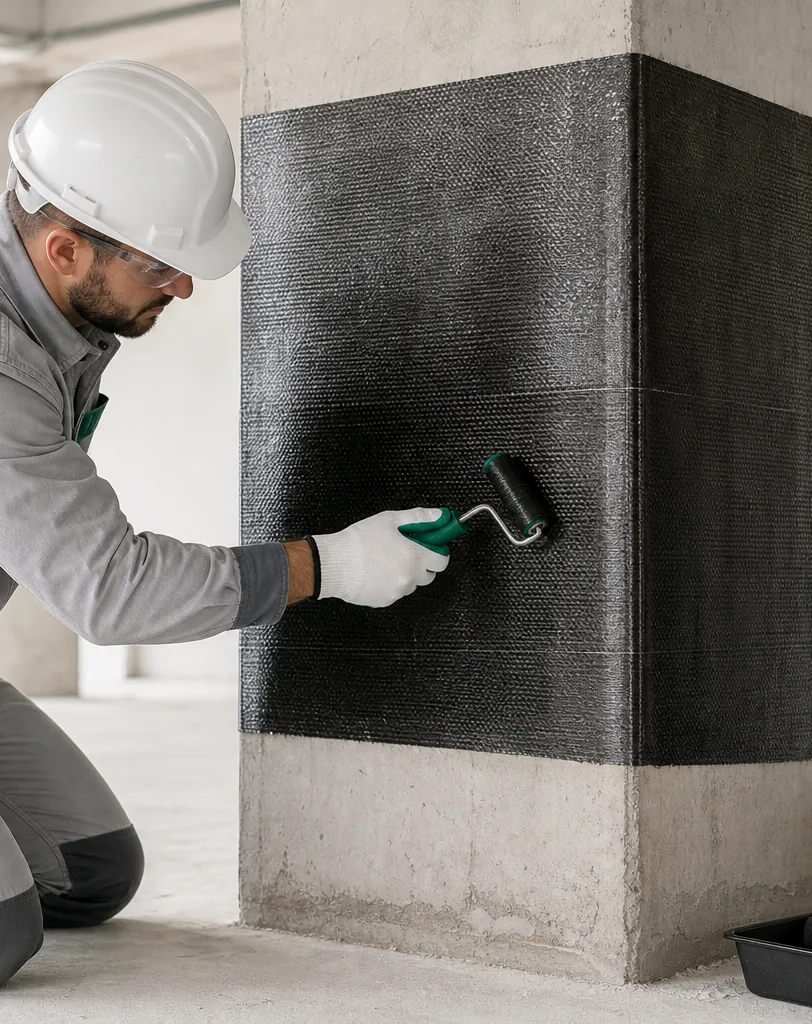

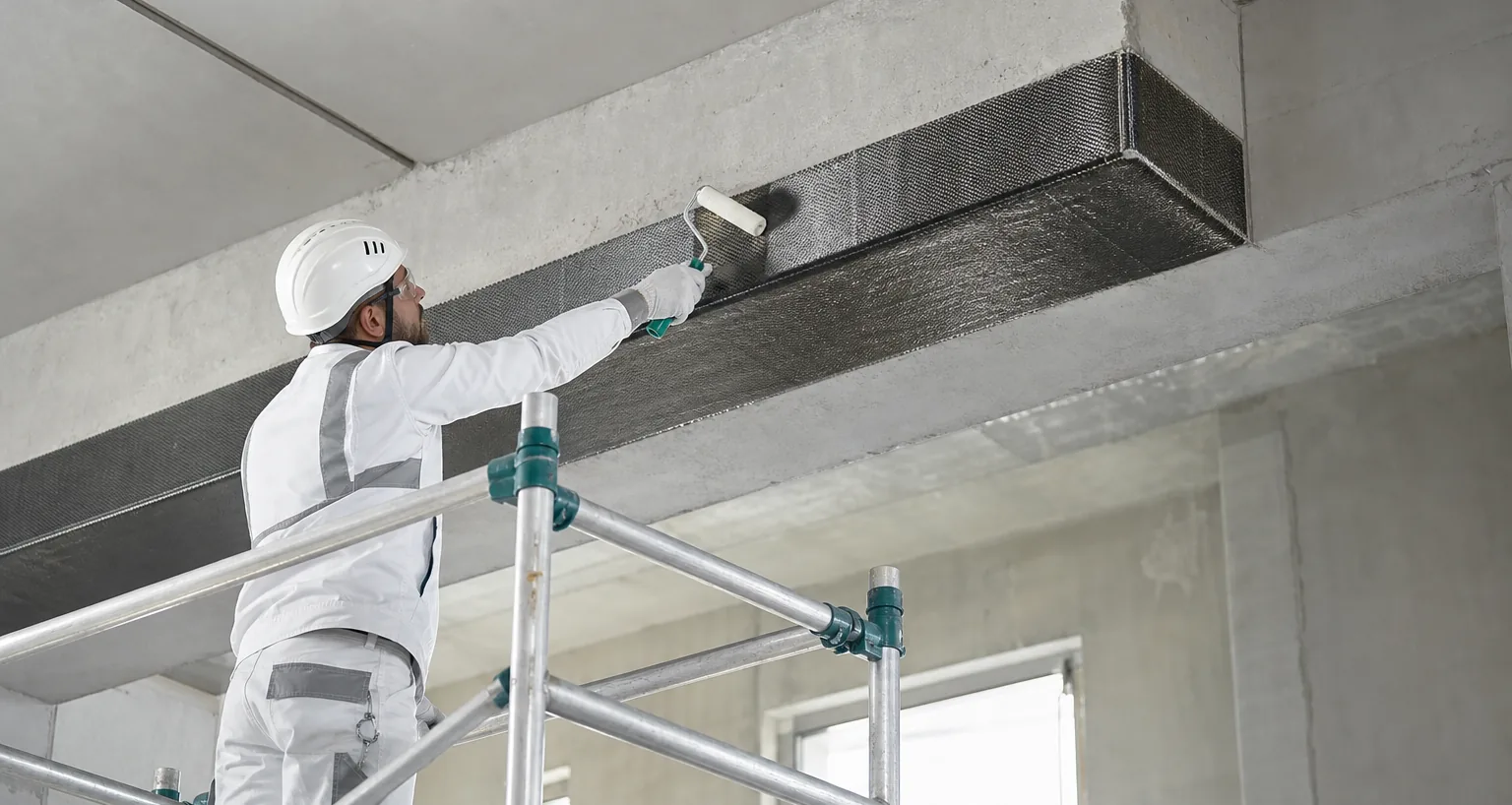

- Углеволоконные ленты и ткани приклеивают к подготовленному бетону. Они повышают сопротивление изгибу или срезу, но требуют расчёта и контроля качества основания.
Роль анкеров и арматурных выпусков
Новый слой бетона должен быть связан с существующим элементом. Для этого проектом предусматривают механические связи или вклеиваемую арматуру. Химический анкер применяют с составом, подходящим для бетона и условий монтажа; механический анкер выбирают с учётом прочности основания, расстояний до края и между креплениями. Диаметр, глубину заделки и шаг назначают расчётом. Перед установкой очищают отверстие от пыли и соблюдают инструкцию к анкерной системе.
Как выбрать
технологию усиления
Универсального способа для всех конструкций нет. Например, усиление перекрытия может потребовать нижних стальных элементов или композитных лент, а колонны — обоймы. Решение должно учитывать не только прочность, но и возможность монтажа, огнестойкость, влажность и доступ для последующего осмотра. В проекте указывают материалы, подготовку поверхности, крепёж и контрольные операции.
- Определить причину повреждений и проверить, устранена ли она.
- Сопоставить фактические нагрузки с расчётной несущей способностью.
- Проверить передачу усилий между старой конструкцией и усилением.
Почему важно правильно подготовить основание
Пыль, непрочный бетон, масло и влага могут снизить сцепление ремонтного состава или композитной системы. Перед монтажом удаляют загрязнения, проверяют прочность поверхности и выполняют подготовку по проекту. Для химического анкера особенно важны очистка отверстия, температура основания и выдержка состава до нагружения. Нарушение этих требований способно привести к проскальзыванию анкера или отслоению усиления.
Последовательность работ
Усиление выполняют по проекту с контролем каждого этапа. Если в ходе вскрытия обнаружены скрытые дефекты или состояние бетона отличается от обследованного, решение пересматривают до продолжения монтажа.
Крепёж — часть расчётного
узла усиления
Анкерная система передаёт усилие от усиливающего элемента в существующий бетон, поэтому её нельзя подбирать отдельно от конструкции. Для плотного бетона могут применяться механические анкеры; вклеиваемую арматуру и резьбовые шпильки фиксируют подходящим химическим составом. Эпоксидный, винилэстеровый или полиэстеровый анкер выбирают по расчётной нагрузке, основанию и условиям эксплуатации. При низкой температуре используют только состав, допущенный для таких условий, и соблюдают требования к монтажу.
Что проверить перед монтажом
Уточняют фактическую прочность и толщину бетона, положение арматуры, глубину заделки и допустимые расстояния до края. Отверстия не должны пересекать рабочие стержни без согласования проектировщика. Крепёж для бетона и анкеры для газобетона или гипсовых плит не взаимозаменяемы: тип основания определяет несущую способность соединения. После установки контролируют очистку отверстий, положение деталей и время отверждения состава. Только совместная работа проектировщика и монтажников позволяет обеспечить расчётную работу усиленной конструкции.
